|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
电解脱挂粉（电解挂具退镀粉）配方生产技术

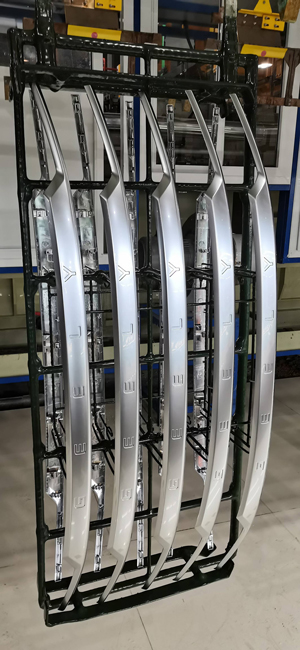

一、电解挂具退镀粉生产技术配方
技术简介
本电解挂具退镀粉是一款中性环保型电镀后处理药剂，专为五金电镀挂具的镀层剥离设计，适用于铜、镍、铬等多种镀种的挂具镀层去除，核心解决挂具镀层堆积导致的导电性下降、镀件良率降低等问题，可显著延长挂具使用寿命，适配自动化生产线批量作业。
一般五金电镀工艺中，挂具会随待镀工件浸入镀液中，挂具挂钩也会随之被镀上待镀层，为保持挂具挂钩的勾缝一致，确保挂具与待镀工件之间具有良好、一致的导电性，挂具使用一段时间后，必须剥除挂具挂钩表面的镀层，否则会影响批量镀件的良率。
电解挂具退镀粉是专用于挂具镀层剥离的电镀后处理药剂，适用于铜、镍、铬等镀种的挂具镀层的剥离；其由缓冲盐、氧化盐、导电盐、加速盐复配而成，不含六价铬和氰化物及强酸，由本品配制的退镀液，pH6-8，近中性，安全环保，且工作时无有害气体放出，减少隐患事故发生；产品具有退镀速度快，能一次性退除不锈钢等材质挂具挂钩上的铜、镍、铬等镀层，不损伤挂具，对挂具保护性佳，可延长挂具使用寿命2倍以上；不含强络合剂，污水处理简单，耐用实惠，使用寿命长，成本低，使用寿命长，更槽频率低，特别适合于自动化生产。
一、技术原理
基于电化学氧化剥离原理，结合化学缓冲与导电强化技术，以挂具为阳极、不锈钢为阴极，在电解条件下将挂具表面的金属镀层（铜、镍、铬等）氧化为可溶性离子，实现高效剥离；配方中的缓冲组分精准维持退镀液近中性环境，避免腐蚀挂具基体，导电盐与加速盐协同提升反应效率、降低能耗，全程无有害气体产生。
二、配方成分
1.
配方组成：由无水碳酸钠（导电+缓冲）、硫酸钠（辅助导电）、偏硼酸钠（缓冲+基体保护）、硝酸钠与亚硝酸钠复配（氧化剥离）组成，不含六价铬、氰化物及强酸，安全环保；
2.
理化指标：粉剂为白色结晶粉末，粒度40-60目，保质期12个月；工作液（110g/L浓度）pH7.0±0.5、比重1.04-1.06kg/L，无色透明，导电率≥10mS/cm，稳定性强。
三、成品特性
退速快·不伤挂具·安全环保
配方成分：缓冲盐、氧化盐、导电盐、加速盐等
外观：白色结晶颗粒
比重：1.04-1.06kg/L(工作液)
PH值：7.0±0.5(工作液)
电解参数：电压：4-12V，电流密度：5-20A/dmn2；温度：15-50°C，阴/阳极面积比：4/1
开槽比例：100-120g/L加水稀释
处理时间：10-60min(具体视镀层厚度而定)
四、性能优势
1. 高效无损：退镀速度快（铜镀层≥0.8μm/min），可一次性退除多种镀层，不腐蚀不锈钢挂具，延长挂具使用寿命2倍以上；
2. 安全环保：近中性配方，无有害气体排放，废水处理简单，金属离子可沉淀回收，符合GB 21900-2008电镀污染物排放标准；
3. 性价比高：槽液稳定，更槽频率≤1次/月，操作简单、能耗低，自配工作液无需复杂设备，适配自动化批量生产；
4. 适用广泛：可适配铜、镍、铬等多种镀种挂具，兼容不锈钢等常见挂具材质，通用性强。
五、应用场景
主要应用于五金电镀行业，包括汽车零部件、电子元器件、五金配件等产品的电镀挂具维护，适用于自动化电镀生产线、中小型电镀厂的挂具定期退镀处理，可有效提升镀件良率、降低生产成本。
六、使用方法
名称 操作参数 最佳值
电解挂具退镀粉 100-120g/L 110g/L
温度 15-50°C 室温25-40°C
pH 6.0-8.0 7.0(可适当适用氨水或乙酸调节) 时间 10-60分钟 具体根据挂具镀层厚度而定
电流密度 5-20 (A/dm2) 15 (A/dm2)
阴阳极 阴极:不锈钢;阳极:挂具;阴阳极面积比:4:1
搅拌方式 空气搅拌
二、电解挂具剥离粉技术配方及工艺
产品定位
产品名称：环保型电解挂具剥离粉（无硝酸、无氨氮、低总氮、低 COD）
适用对象：电镀不锈钢挂具（退除镍、铬、铜、锌等镀层）
核心优势：
完全替代硝酸 / 硝酸盐退镀
氨氮接近 0，总氮、COD 大幅下降
不伤不锈钢挂具基体，可反复使用
不属于危化品，生产、储存、运输安全
技术概述
电镀生产过程中，不锈钢挂具需反复使用，传统方法采用硝酸退镀，虽能达到剥离效果，但存在严重的排污超标问题，不符合国家环保政策及未来环保发展方向，因此亟需研发新型环保的电解挂具剥离技术。
本技术旨在克服现有电解剥离粉剥离金属镀层时，排放的氨氮及总氮超标、不符合环保要求的缺陷，提供一种不产生氨氮和总氮、无污染，且能有效保护不锈钢钢线的电解挂具剥离粉。
配方成分：硫酸盐、硼酸盐、氯化物、柠檬酸盐、葡萄糖酸盐、硫酸氢盐。
使用方法（现场电解退镀工艺）
1. 配槽
电解槽材质：PVC / PP
加水 → 加入剥离粉 → 搅拌至完全溶解
温度：常温（25～40℃最佳，不需加热）
2. 电解参数
阳极：待退镀的不锈钢挂具
阴极：304 不锈钢板
阴阳极面积比：1:1.5～2
电压：8 V（恒定电压）
电流密度：3～6 A/dm²
退镀时间：5～15 分钟（视镀层厚度）
3. 操作步骤
挂具除油→水洗
入电解槽，阳极氧化剥离
镀层脱净后取出
充分水洗→备用
注意事项
1. 配料时需精准控制各成份浓度，避免偏差影响剥离效果及环保性能；
2. 电解槽需选用耐腐蚀的PVC塑胶材质，防止电解液腐蚀设备；
3. 接线需牢固，确保阳极（挂具）与阴极（不锈钢板）接触良好，避免接触不良影响电解效率。
技术优势
与现有硝酸退镀技术及传统电解剥离粉相比，本技术具有以下突出优势：
1. 环保达标：采用硫酸盐替代传统硝酸盐，彻底解决氨氮、总氮排放超标的问题，符合国家环保政策；
2. 安全便捷：硫酸盐属于普通化工产品，不属于危险品，无需严格的生产及库存管控，降低安全隐患及管理成本；
3. 保护基体：剥离过程中对不锈钢挂具的钢线具有良好的保护作用，避免挂具受损，延长其使用寿命；
4. 剥离效果佳：硫酸盐具备一定氧化性，能快速、彻底剥离挂具表面的金属镀层，满足生产需求。
性能指标
1. 产品指标
外观：白色至淡黄色粉末
有效成分：≥98%
水溶液 pH（10%）：6.8～7.2
溶解性：全溶，无不溶物
氨氮：≤0.05 mg/L
无硝酸根
2. 使用性能
剥离速度：5～15 分钟 / 挂具
对不锈钢腐蚀率：极低，可重复使用≥50 次
退净率：100%
挂具表面：无点蚀、无发黑、不变形
3. 环保指标（对比传统）
氨氮：接近 0
总氮：大幅下降 60% 以上
COD：下降 50% 以上
无氮氧化物废气
无危废硝酸盐
核心优势
真正无氨氮、低总氮、低 COD，环保过关
不用硝酸，不冒黄烟，不伤工人
对不锈钢挂具保护性极强
常温电解，省电
原料都是普通化工，不属于危险品
可直接替代现有硝酸退镀线
本技术通过合理配比硫酸盐、硼酸盐、氯化物等成份，替代传统硝酸盐型剥离粉，既保证了金属镀层的剥离效果，又彻底解决了环保排放超标问题，同时降低了生产、库存的安全隐患和管理成本，对不锈钢挂具起到良好的保护作用，符合国家环保政策及电镀行业的发展需求，具有广泛的应用前景。
技术服务：电解脱挂粉（电解挂具退镀粉）配方生产技术280元，包括生产配方、工艺流程、使用方法等，提供技术支持。
上一技术：电镀脱水剂配方生产技术下一技术：电解退挂剂配方生产技术
[购买方式]
[返回首页] |
