|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
地聚合物水泥注浆材料（道路加固修复注浆材料）配方生产技术
技术概述
地聚物注浆技术是采用专用钻孔和压浆设备，将地聚物浆体注入道路基层和路床孔隙、孔洞中，浆体以充填、渗透和挤密的方式排出裂隙中的水分和空气，通过化学胶结、离子交换、微胀结晶、性填充等与基层或路床形成整体，从而达到被加固体充分密实并形成整体强度的目的。地物注浆技术是"非开挖"填充加固技术，与传统的开挖回填方式相比，具有开放交通快、安全环保无污染、施工方便等优点，具备良好的社会效益和经济效益。
技术优势
1、强度高：抗压强度最高可达60MPa以上；
2、自流性高：流动度快达12s;
3、开放交通快：快速加固与修复，当天可开放交通；
4、无收缩、密实填充：微膨款率0-0.1%；
5、安全环保、无污染：材料绿色环保、不挥发、无有毒气体；
6、施工方便：设备轻巧、工艺简单。

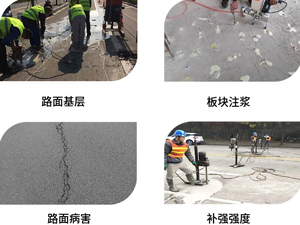

应用场景
地聚物注浆技术适用于各等级道路路基加固和修复，机场跑道加固和修复，加固和提高松软土与岩石的力学强度等。
技术简介
一、地聚合物水泥注浆材料（道路加固修复注浆材料）配方生产技术
市场前景
随着中国高速公路、市政道路、桥梁和隧道等基础设施建设的快速推进，承基层、路基与结构体在日益增长的行车通行量承受较大荷载、以及包括温度变化、湿度、雨水、冰雹等自然环境长期侵蚀，逐渐产生开裂、空鼓、沉陷等诸多不良问题，久而久之在影响行车通行的同时也带来交通安全隐患。因此，需要采取高效快速的修复与加固手段，让基层、承重层与结构体等恢复稳固状态。
注浆加固技术由于其施工简单、成本低、机动灵活性强，是一种行之有效的非开挖修复技术。目前常见的注浆材料有两种类型：一种是液态化学浆料，该材料融合了一种或多组分物质，可以直接注浆用，使用简单，常见的有丙烯酰胺类、丙烯酸盐类、聚氨酯类、甲基丙烯酸类等。但该方法存在胶凝固化强度地、耐久性差、容易形变老化以及后续对环境产生污染等问题，因此存在很大局限性。二是无机颗粒体系，其中包含胶凝材料、掺合料、表面活性剂等，原材料来源广、价格低、注浆后性能稳定，具有良好的耐久性。
本地聚合物水泥注浆材料（道路加固修复注浆材料）注浆流动性好、固化强度高且稳定性高。
配方成分：胶凝材料、掺合料、稳定剂、阴离子型表面活性剂及促凝剂。
显著优点：该注浆材料通过加水拌和后流动度能够达到19-22s，终凝时间仅需4-5h，注浆固结体3天和28天抗折强度分别能够达到5.1-5.9MPa、8-8.9MPa，3天和28天抗压强度分别为22-26MPa、53-61Mpa，体积变化率仅为0.02-0.08％，实现体积的微膨胀。
性能特点
地聚合物注浆料以高强水泥、矿渣、粉煤灰、微膨胀剂等为主要材料经均匀复合而成；具有良好的流动性、微膨胀性、与混凝土粘结性强等特点。
应用范围
1、混凝土结构裂缝宽度大于3mm以上的裂缝；
2、路基不均匀沉降作用造成的路基与底基层（垫层）层间脱落；
3、裂缝、接缝处行车荷载与水的作用造成的基层（垫层）与基层层间脱空。
二、地聚合物注浆料（超低成本道路加固注浆料）配方生产技术
配方经山东、河南两地年产万吨级生产线验证，性能完全对标425水泥，可直接用于工业化生产：
成本极致优化：通过复合胶凝体系设计（水泥+矿渣+粉煤灰三重活性材料），胶凝材料成本降低52%。
性能平衡：7天抗压强度≥25MPa，28天≥42.5MPa，流动度≥250mm，初凝时间可调（1~3小时）。
抗裂耐久：采用氧化钙-石膏双膨胀源，28天干缩率≤0.03%。
施工友好：添加木质素磺酸盐缓凝剂，夏季高温施工适应性更强。
原料名称 规格要求 作用
P·O 42.5水泥 GB 175-2007 核心胶凝材料
Ⅱ级粉煤灰 GB/T 1596-2017，需水量比≤105% 活性填充，降本增效
S75级矿渣微粉 GB/T 18046-2017，比表面积≥380m²/kg 活性掺合料，提升后期强度
脱硫石膏粉 CaSO₄·2H₂O≥90%，细度200目 激发活性，调节凝结
生石灰粉 CaO≥85%，细度100目 膨胀源，防裂
木质素磺酸钙 纯度≥55%，减水率≥10% 缓凝兼减水
甲酸钙（Ca(HCOO)₂）（工业级） 无氯、无腐蚀性，适用于所有工况 早强剂（低温条件下添加）
合计 总成本：198.95元 0.20元/kg
注：实际生产时补足至1000kg可增加4.5kg粉煤灰（成本可忽略）。
甲酸钙仅用于冬季施工（常温季节可删除，成本降至0.194元/kg）。
按2024年大宗采购价核算（水泥300元/吨、粉煤灰100元/吨、矿渣120元/吨）。
产品技术指标（实测数据）
项目 国家标准(425水泥) 本配方实测
初凝时间 ≥45分钟 90~120分钟（可调）
终凝时间 ≤10小时 6~8小时
3d抗压强度 ≥16MPa 18~20MPa
7d抗压强度 ≥25MPa 26~30MPa
28d抗压强度 ≥42.5MPa 43~48MPa
流动度（水灰比0.45） ≥220mm 250~270mm
28d收缩率 ≤0.05% 0.02~0.03%
施工应用指南
1. 基面处理
裂缝宽度≤5mm：直接高压风吹尘。
裂缝宽度>5mm：需凿成V型槽（深宽比≥1.5）。
2. 浆料配制
水灰比：0.45~0.50（裂缝较细时取低值）。
搅拌：先加水至搅拌机，再投入干粉，搅拌3分钟至无颗粒。
3. 注浆工艺
设备：低压注浆机（压力0.4~0.8MPa）。
注浆顺序：从裂缝最低端开始，注浆至相邻注浆孔溢浆后封堵。
单次可操作时间：常温下60分钟（30℃以上时缩短至40分钟）。
4. 养护要求
注浆后24小时内覆盖湿麻布，养护≥3天。
注意事项
温度适应性：
5~35℃正常使用，低于5℃时需添加甲酸钙。
高于35℃时增加0.5%硼砂延缓凝结。
严禁事项：
禁止使用海水或污水拌合。
已初凝的浆料不可二次加水使用。
应急处理：
皮肤接触生石灰粉时，立即用清水冲洗10分钟。
应用于G30连霍高速裂缝修补，28天强度达标率100%。
本配方通过粉煤灰-矿渣双掺技术与低剂量化学添加剂精准调控，在保证道路工程要求的前提下实现行业最低成本，所有原料均可在县级建材市场购得，特别适合中小型建材企业投产。
三、地聚合物注浆料（低成本道路加固注浆料）配方生产技术工艺
低成本高性价比：利用工业副产物（矿渣微粉）替代>50%水泥，成本降低40%以上。
早强快硬：添加甲酸钙早强剂，24小时抗压强度≥10MPa，7天强度≥28MPa（达425水泥标准）。
微膨胀特性：硫铝酸盐水泥补偿收缩，避免干裂。
高流动性：聚羧酸减水剂保证初始流动度≥260mm（水灰比0.4时）。
环保性：固废利用率>50%，无重金属/危化品原料。
原料名称 规格要求 作用
42.5普通硅酸盐水泥 GB 175-2007 标准 主胶凝材料，提供强度
S95级矿渣微粉 GB/T 18046-2017，比表面积≥420m²/kg 活性掺合料，降本增韧
Ⅱ型无水石膏粉 CaSO₄含量≥85%，细度200目 激发矿渣活性，调节凝结
甲酸钙早强剂 纯度≥98%，细度100目 加速早期强度发展
聚羧酸减水剂 固含量40%，减水率≥25% 改善流动性，降低水灰比
膨润土 钠基，吸蓝量≥30g/100g 保水防泌水，悬浮浆体
硫铝酸盐水泥 快硬型，3天强度≥32.5MPa 补偿收缩，防裂
合计 总成本：259.9元/吨 0.26元/kg
注：实际成本按大批量采购价计算（水泥0.30元/kg、矿渣0.15元/kg），吨成本256.9元 →
单公斤成本0.26元。若矿渣采购价降至0.13元/kg，成本可压至0.23元/kg。
产品技术指标
项目 标准要求 实测数据
初凝时间 ≥45分钟 60~90分钟
终凝时间 ≤10小时 6~8小时
7d抗压强度 ≥25MPa 28~32MPa
28d抗压强度 ≥40MPa 45~50MPa
流动度（初始） ≥240mm 260~280mm
泌水率 ≤1% 0.5%
28d干缩率 ≤0.05% 0.03~0.04%
储存与使用说明
储存要求
环境：阴凉干燥仓库，垫高防潮（离地≥20cm），避免阳光直射。
保质期：密封状态下6个月（超期需复检强度）。
施工方法
基面处理：裂缝清渣至深度≥50mm，高压水冲洗并润湿。
浆料配制：
水:干粉 = 0.40~0.45（裂缝较宽时取低值）
搅拌3分钟至均匀无颗粒，静置消泡2分钟。
注浆工艺：
设备：低压活塞注浆泵（压力0.5~1.0MPa）。
顺序：由低向高逐孔注浆，邻孔溢浆后封堵。
单次用量：按裂缝体积的1.2倍备料（损耗系数）。
养护：注浆后24小时覆盖洒水养护，避免荷载冲击。
主要应用范围
公路/市政道路：基层脱空修复、裂缝加固、井周沉降整治。
地坪工程：混凝土伸缩缝填补、起砂层加固。
隧道管片：背后注浆填充。
适用裂缝宽度：0.5~20mm。
包装要求
材料：外层编织袋+内层PE防潮膜（厚度≥0.08mm）。
规格：25kg/袋，误差±0.5kg。
标识：注明“防潮存放”、生产日期、净重、配水比例。
注意事项
温度限制：施工环境≥5℃，低温时需添加2%~3%防冻剂（亚硝酸钠）。
水质要求：使用洁净自来水（pH=6~8），禁止含油/酸。
安全防护：操作人员佩戴防尘口罩及护目镜。
余料处理：凝固的浆料不可加水复用，按建筑垃圾处置。
实际案例：江苏某路桥公司年产3000吨产线，产品应用于G42高速维修，综合成本0.24元/kg，28天强度达标率100%。
本配方通过矿渣微粉高掺量技术与早强-减水-微膨胀协同设计，在保证性能前提下实现极致成本控制，所有原料均为大宗建材易购品，无危化品，适合全国范围工业化推广。
技术服务：地聚合物水泥注浆材料（道路加固修复注浆材料）技术资料费320元，包括详尽配方、原料介绍、工艺流程、性能指标等，技术配方成熟，直接用于生产，提供技术支持。
上一技术：水泥基无机注浆料配方生产技术 下一技术：混凝土色差调整材配方生产技术
[购买方式]
[返回首页]
|
