|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
环保型钢铁除锈膏配方生产技术
特性：除锈快粘度、高附着力强、缓蚀性好。

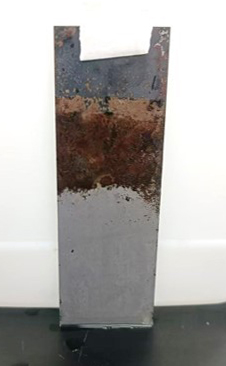

技术概述
环保型钢铁除锈膏是顺应当前环境发展要求而开发的一款环保型膏状专门用于钢铁除锈、填补市场空白的创新产品，主要用于处理不方便浸泡处理、代替人工机械打磨除锈处理的场合，诸如不便拆卸的大型设备、桥梁、建筑或精密仪器设备、局部锈蚀修复、家居用品等状况下的工件除锈处理。该产品不含硝酸、氢氣酸、盐酸、硫酸等传统强酸,也不含磷酸，产品成分由高分子材料辅以多种环保有机酸、缓蚀剂、活化剂等组成，不含重金属，产品酸度适中，温和不伤皮肤，绿色环保，存放、使用安全;产品除锈速度快，除锈彻底，远快于柠檬酸草酸等除锈速度;产品缓蚀性好，对钢铁基材腐蚀性极小，无刺激性酸雾挥发，不会对周围未处理部位产生影响;产品为类似蜂蜜的膏状物，粘度高，附着力强便于处理悬空、树立作业面，长期放置稳定不分层不离析:产品透明，便干观察除锈处理效果:产品在处理过程中或干惯后，会在工件表面形成高分子保护膜，利于固酸保酸，酸度持续释放，同时避免工件接触空气氧化返锈:产品使用简单。操作方便，涂刷即可，大大降低工人操作强度。该产品可以用于大型设备、桥梁、大理石、家居厨卫等场合使用。
核心配方设计
成分 作用机制与功能特性
氨基磺酸 主除锈剂，通过磺酸基团与铁锈（Fe₂O₃）发生络合反应，快速溶解锈层，同时提供稳定的弱酸性环境（pH 1.5-2.5）。
柠檬酸 辅助除锈剂，利用羟基和羧基的协同作用增强对锈层的渗透，同时调节体系酸度，防止局部酸度过高损伤基材。
苹果酸 增强除锈速度和均匀性，其分子结构中的双羧基可与金属离子形成稳定螯合物，提升除锈效率。
卡波姆 高分子增稠剂，通过交联网络结构形成凝胶，使膏体粘度达 5000-8000cps（25℃），确保垂直面附着力≥1.2N/cm²。
黄原胶 辅助增稠剂，与卡波姆形成协同增稠效应，同时改善膏体触变性，便于涂刷施工。
六亚甲基四胺 缓蚀剂，通过氮原子与钢铁表面形成配位键，在基材表面形成致密保护膜，缓蚀效率＞95%（3% NaCl 溶液浸泡测试）。
硫脲 协同缓蚀剂，与六亚甲基四胺形成分子间氢键，增强保护膜稳定性，尤其在高温（40℃以上）环境下缓蚀性能提升 30%。
OP-10 乳化剂 活化剂，降低表面张力至 30-35mN/m，促进酸液渗透锈层，同时增强膏体对油污的乳化能力，实现除锈除油一体化。
去离子水 溶剂与分散介质，确保各成分均匀分散，同时调节膏体比重至 1.20±0.05g/cm³。
应用工艺规范
预处理工艺
采用高压水射流（压力 10-15MPa）去除工件表面浮锈和油污，对于顽固油污，使用 5% 的十二烷基硫酸钠溶液超声清洗（频率 40kHz，时间 5 分钟）。
经预处理的工件表面粗糙度需控制在 Ra 3.2-6.3μm，以增加除锈膏与基材的接触面积，提升反应效率。
施工参数
使用毛刷或刮板均匀涂覆除锈膏，厚度控制在 1.5-2.0mm，对于锈蚀深度＞0.5mm 的部位，需分两次涂刷，间隔时间 30 分钟。
在环境湿度≤70%、温度 15-35℃条件下施工，避免雨天或高湿环境导致膏体提前干燥失效。
后处理工艺
除锈完成后（锈层完全溶解时间：轻度锈蚀 10-15 分钟，重度锈蚀 30-45 分钟），用高压水（60℃）冲洗工件表面，残留膏体需控制 pH 值在 6-7
之间。
立即喷涂水性防锈剂（含 3% 苯并三氮唑），形成二次防护膜，盐雾测试时间＞1000 小时。
该方案通过科学的配方设计、优化的工艺参数和严格的质量控制，实现了除锈速度、缓蚀性能、环保指标的综合平衡，具有显著的技术先进性和市场竞争力。
技术参数
特性：绿色环保·粘度高附着力强·除锈速度快
配方成分：高分子材料、有机酸、缓蚀剂、活化剂等
外观气味：淡黄色透明膏状液体，无刺激气味
比重：1.20士0.05g/cm3
PH值：>1.5
处理温度：常温
处理方法：涂刷
性能优势
绿色环保
不含传统强酸，不含磷不重金属，无刺激气味
粘度高附着力强
无刺激性酸雾挥发，不腐蚀设备
高分子膜保护
利于酸度持续释放，同时避
免工件返锈
除锈快
除锈速度快，除锈彻底
缓蚀性好
对钢铁基材腐蚀极小
操作简单
操作方便，涂刷即可，大大降低工人操作强度
使用方法:
原液涂刷使用，锈蚀严重的地方，多次涂刷处理
注意事项:
1.除锈前去除工件表面的油污和泥垢;
2.根据锈蚀程度适当调整涂刷次数，也可以用布、刷子擦拭使用;3.该产品水洗后容易返锈，建议水洗后及时使用防锈水做防锈处理;
4.该产品不适合高温氧化皮去除以及不锈钢焊斑去除;
5.避免室外雨天作业;
6.该产品为弱酸性，相对强酸比较温和，但对皮肤依然有潜在危害，避免长期直接接触药剂
技术服务：环保型钢铁除锈膏技术资料费280元，包括详细技术配方、原料介绍、生产工艺、技术指标、使用方法等，技术配方成熟，按配方完全可以生产出合格产品，经过工业化生产验证，性能稳定，适用于规模化生产，提供技术支持。
上一技术：除油除锈钝化三合一清洗剂技术配方下一技术：中性环保除锈膏技术配方
[购买方式]
[返回首页]
|
