|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

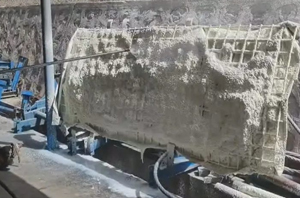

 煤矿喷涂堵漏风用硅酸盐改性聚氨酯材料生产技术
一、煤矿喷涂堵漏风硅酸盐改性聚氨酯泡沫材料配方生产技术
技术概述
本产品为双组分有机-无机杂化互穿网络（IPN）快速发泡堵漏材料，由改性硅酸盐无机A组分与复合异氰酸酯有机B组分组成。通过高压撞击混合后，在几秒至十余秒内同步完成发泡、交联、固化成型，生成高强度、密闭微孔、阻燃抗静电、低透气固结泡沫体。
产品结合了无机水玻璃的高阻燃、耐高温、低渗透与有机聚氨酯的高韧性、高附着、抗裂耐候双重优势，解决了传统纯水玻璃泡沫脆性大、易粉化、附着力差及普通聚氨酯泡沫阻燃差、烟毒大、防静电不稳定的行业短板，是目前煤矿井下巷道、围岩、密闭墙专用堵漏风、抑瓦斯、防灭火、支护加固的成熟新型材料。
产品整体性能严格符合AQ 1088-2011、AQ 1116-2020国家煤矿安全标准，可通过国家级矿用材料全项检测。
主要成分
1. A组分（无机硅酸盐复合液）
以高模数精制液体硅酸钠为主体，搭配聚醚多元醇、专用发泡催化剂、有机硅稳泡剂、硅烷偶联剂、季铵盐抗静电剂复配改性，体系稳定、不分层、不凝胶，提供发泡水源、无机骨架、阻燃基底与防静电性能。
2. B组分（复合异氰酸酯固化液）
由聚合MDI、液化改性MDI复配为主体固化体系，搭配TCPP高效阻燃剂、硼酸锌抑烟剂、双组份抗氧稳定剂、低粘度环保溶剂调配而成，反应活性稳定、储存不胀气、不发黄、粘度稳定。
标准配比：A:B = 1.27:1（质量比），体积比≈1:1，适配所有矿用双液喷涂设备。
产品优点
1. 有机无机双网络结构：同时具备无机材料阻燃耐高温、低透气，有机材料高韧抗裂、高附着，综合性能远超纯聚氨酯、纯水玻璃材料。
2. 快速固化、立面不流挂：3~15s快速定型，立面、顶板喷涂成型完整，无流淌、无塌泡、无空鼓。
3. 密闭泡孔、堵漏风效果极强：泡孔细密均匀，透气系数极低，可彻底封堵围岩微小裂隙，有效抑制瓦斯超限、巷道漏风。
4. 阻燃抑烟、低毒安全：磷系+硼系复配阻燃体系，氧指数高、烟密度低、燃烧无毒气溢出，满足矿用防火标准。
5. 永久防静电、防爆安全：专用季铵盐抗静电体系，表面电阻长期稳定达标，无静电积聚风险。
6. 附着力强、不脱落、不粉化：硅烷界面耦合技术，与煤壁、岩面、混凝土密闭墙粘结牢固，长期耐潮、耐老化、不开裂。
7. 储存稳定性优异：双抗氧稳定体系，B料长期储存不胀气、不增稠、不变质，A料不沉淀、不凝胶。
技术优势
1. 工艺成熟可量产：配方归一化100kg精准配比，每批次性能一致，无批次偏差，可工业化大规模生产。
2. 施工适应性强：低温可预热施工、立面顶面可施工、潮湿围岩可直接施工，适配矿井全年工况。
3. 指标全项达标：温度、强度、阻燃、防静电、透气、烟毒全部满足国标，可一次性通过第三方全项检测。
4. 结构耐久稳定：IPN互穿网络结构，不存在普通聚氨酯老化开裂、纯水玻璃粉化脱落问题，使用寿命长。
5. 环保安全无污染：无重金属、无高毒溶剂、低烟低毒，井下施工无残留污染、无次生危害。
技术参数
1. 反应固化时间：3~15s（可调）
2. 最高反应温度：≤120℃
3. 体积膨胀倍数：20~35倍
4. 煤岩粘结强度：≥1.5MPa
5. 抗压强度：≥3.0MPa
6. 氧指数：≥28%
7. 表面电阻：≤3×10⁸Ω（防爆达标）
8. 空气透气系数：≤1×10⁻⁸m²
9. 最大烟密度：≤75
10. 毒性指数：＜0.64
11. 常温储存期：密封避光6个月
适用范围
1. 煤矿井下巷道围岩、顶板、两帮裂隙喷涂堵漏风；
2. 采空区密闭墙表面整体喷涂防渗、堵漏、防风；
3. 巷道返修、扩修围岩破碎区域封堵加固；
4. 工作面上下隅角、回撤通道防漏风、防瓦斯溢出；
5. 巷道防火、抑尘、防围岩风化喷涂防护工程；
6. 非淋水、潮湿矿井巷道长效堵漏封闭工程。
禁止适用：长期持续淋水、涌水巷道、动压剧烈破碎未支护区域。
使用方法
1. 基面处理：清理巷道浮煤、浮矸，裸露裂隙，保持基面干净潮湿无积水。
2. 设备调试：采用矿用气动双液喷涂泵，压力0.4~0.6MPa，校准A、B组分1.27:1质量配比（体积1:1）。
3. 物料准备：低温环境将物料预热至20℃以上，分别装入独立料罐，全程静电接地。
4. 喷涂施工：自上而下、由远及近匀速喷涂，单次厚度≤10mm，间隔60s复喷，总厚度20~50mm。
5. 成型养护：3~15s快速固化，30min达到使用强度，24h达到最终结构强度。
6. 查漏补喷：全面检查薄喷、漏喷、针孔位置，二次补喷确保全覆盖密封。
产品应用
1. 快速封堵围岩微小裂隙，大幅降低巷道漏风量，治理瓦斯异常、微风、死角；
2. 隔绝空气与煤体接触，抑制煤体氧化自燃，实现防灭火作用；
3. 固结松散围岩，防止片帮、掉矸、风化脱落，辅助巷道支护；
4. 防静电、阻燃、低烟无毒，彻底满足井下安全作业要求；
5. 一次喷涂长效稳定，无需反复施工，降低运维成本。
二、煤矿喷涂堵漏风用硅酸盐改性聚氨酯材料配方生产技术
技术概述
本产品为双组分常温喷涂型无机-有机复合硅酸盐改性聚氨酯弹性堵漏材料，由A组分硅酸盐改性水溶液与B组分改性异氰酸酯预聚体组成，依据AQ 1088-2011、MT/T 113-1995矿用高分子材料标准及成熟矿井专利技术体系研发。产品采用“无机硅酸盐刚性骨架+聚氨酯聚脲柔性网络”互穿复合结构，通过A、B组分1:1体积比混合喷涂，常温快速发泡、固化成型，专门解决煤矿井下巷道围岩裂隙、煤壁松散、采空区周边、密闭墙周边漏风、瓦斯溢出、巷道渗水、围岩风化脱落等问题。
区别于传统纯聚氨酯泡沫材料，本技术引入高模数工业水玻璃无机体系，彻底解决普通聚氨酯发热高、易自燃、抗形变差、开裂漏气、阻燃不足等行业痛点，是目前煤矿低温快速密闭、堵漏风、阻燃防渗领域技术成熟、安全性高的新一代复合封堵材料。
主要成分
A组分（无机硅酸盐改性水基组分）
整体为碱性透明水溶液，负责提供骨架、水源、阻燃、抗静电、稳泡、低温流动性。
水玻璃：无机成膜主体、阻燃主体、抗静电离子源、发泡水源主体；
去离子水：精准调节粘度、补充发泡水源、稳定发泡倍率；
乙二醇：抗冻剂、粘度调节剂，提升低温施工稳定性；
三乙烯二胺催化剂：精准控制发泡速度、凝胶时间、固化速率；
烷醇酰胺抗静电稳泡剂：稳泡匀泡、消除大泡塌泡、强化抗静电性能、提升界面浸润性。
B组分（改性异氰酸酯有机预聚体组分）
深棕色均一油状液体，负责提供反应活性、粘结强度、弹性、交联密度、成型韧性。
改性MDI：核心反应主体，提供NCO活性基团，实现发泡与交联固化；
高官能度山梨醇聚醚：提升交联密度、提高抗压强度、改善尺寸稳定性；
有机硅匀泡剂：控制泡孔细密均匀、提升闭孔率、杜绝通透漏风孔；
增塑剂：降低体系粘度、提升低温韧性、防止材料脆裂；
二乙二醇丁醚醋酸酯：高沸点稀释剂、改善雾化、提升喷涂流平性、稳定储存粘度。
产品优势
1、本质安全、低温反应、无自燃风险：最高反应温度≤100℃，远低于传统聚氨酯160–220℃高温放热，彻底杜绝井下喷涂起火隐患。
2、无机有机复合，不开裂、不脱层、不漏风：兼具无机刚性+有机韧性，可跟随煤层轻微位移，解决普通泡沫开裂、脱落、漏气通病。
3、阻燃性能优异、耐火不燃：硅酸盐陶瓷化阻燃+有机成炭阻燃双重体系，氧指数≥28%，明火不持续燃烧。
4、永久抗静电、防爆安全：离子导电+亲水导电膜双机制，电阻长期稳定，不随环境湿度衰减。
5、固化速度快、施工效率极高：3–10秒起发、120–180秒完全固化，快速封堵漏风、快速构建临时密闭。
6、粘结力极强、贴合煤岩不脱落：润湿渗透性好，可渗入裂隙固化，与煤、岩、混凝土、金属支护强力粘结。
7、泡孔细密、闭孔率高、堵漏风效果优异：发泡倍数15–20倍，轻质高强，封堵严密，漏风治理率≥90%。
8、尺寸稳定性极佳：高温老化几乎无收缩变形，长期使用不龟裂、不透气。
9、原料通用、量产成熟、质量稳定：全部工业通用量产原料，配方闭环、工艺成熟、无批次波动。
技术参数
全部指标满足并优于 AQ 1088-2011、MT/T 113-1995 标准要求
外观A组分：无色至淡黄色透明液体
外观B组分：深棕色均匀液体
施工配比：A:B = 1:1（体积比）
A组分粘度（20℃）：150～350 mPa·s
B组分粘度（25℃）：180～220 mPa·s
初始发泡时间：3～10 s
终止发泡时间：10～20 s
完全固化时间：120～180 s
最高反应温度：≤100℃
发泡倍数：≥15倍
氧指数：≥28%
表面电阻：≤3×10⁸ Ω
尺寸稳定性（70℃，48h）：≤0.1%
10%抗压应变应力：≥150 kPa
粘结强度（煤岩）：≥0.3 MPa
抗渗性能：0.3MPa水压无渗漏
适用范围
煤矿井下巷道围岩、煤壁、顶帮裂隙喷涂堵漏风；
工作面上下隅角、采空区周边漏风封堵；
永久密闭、临时密闭墙体周边裂隙堵漏、加固密封；
巷道贯通、回撤通道、临时挡风快速密闭构建；
巷道围岩风化、片帮、松散煤体封闭加固；
局部瓦斯异常区域快速封堵隔氧、抑燃、降瓦斯；
井下轻微渗水、淋水围岩防渗封堵一体治理。
使用方法
基面处理
清理工作面浮煤、浮尘、松动矸石，保证喷涂基面坚实、无油污、无松散层，大孔洞提前简单填充找平。
设备调试
采用矿用防爆双液喷涂泵，压缩空气压力0.3–0.5MPa，校准A、B组分输出体积比严格1:1，试喷确认雾化均匀、出料稳定。
喷涂作业
喷涂距离：300–500mm，喷枪垂直岩面；
施工顺序：自上而下、由内向外、先裂隙后大面；
分层喷涂：单次喷涂厚度≤20mm，初凝后复喷，总厚度常规30–50mm，严重漏风区域加厚至60–80mm；
常温快速固化，成型后无需养护，立即具备封堵密闭效果。
产品亮点
本技术属于无机硅酸盐改性聚氨酯复合发泡封堵技术，是传统纯聚氨酯堵漏材料的升级换代产品。通过水玻璃无机体系与改性MDI有机体系复合，实现了低温安全、阻燃抗静电、高强抗形变、不开裂不漏风、快速施工、长期稳定六大核心突破，完全适配煤矿井下复杂高温、高湿、瓦斯、易变形工况，是目前矿井漏风治理、快速密闭、围岩封闭领域成熟、安全、性价比高的量产化技术方案。
技术服务：煤矿喷涂堵漏风用硅酸盐改性聚氨酯材料技术资料费320元，包括技术配方、工艺流程等，提供技术支持。
上一技术：煤矿喷涂堵漏风用高分子材料生产技术
下一技术：煤矿充填密闭用酚醛树脂发泡材料生产技术
[购买方式]
[返回首页] |
