|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

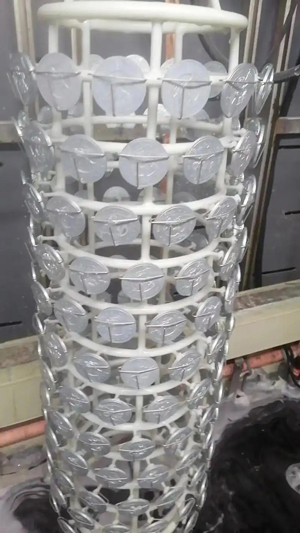

锌合金酸性拉白剂配方生产技术
一、锌合金酸性拉白剂生产技术配方
高效清洁：30秒内快速去除锌合金表面氧化层及轻微油污
低腐蚀性：氟化物缓蚀体系保护基体，失重率＜0.15mg/cm²/h
无铬环保：不含六价铬等重金属，符合RoHS 3.0标准
长效稳定：槽液寿命≥6个月（按3班/天计）
原料名称 规格要求 作用及说明
硝酸（HNO₃） 工业级，65%-68% 主氧化剂，溶解锌氧化物
磷酸（H₃PO₄） 工业级，≥85% 钝化基体，提高表面光泽
氟化氢铵（NH₄HF₂） 工业级，≥96% 活化表面，促进均匀腐蚀
双氧水（H₂O₂） 工业级，27.5%-30% 辅助氧化，去除铜杂质
柠檬酸（C₆H₈O₇） 工业级，≥99.5% 络合金属离子，稳定槽液
十二烷基硫酸钠（K12） 工业级，≥92% 润湿剂，减少挂灰
去离子水 电导率≤5μS/cm 溶剂
产品技术指标
项目 标准值 检测方法
外观 无色至淡黄色透明液体 目视法
密度（20℃） 1.25±0.05 g/cm³ GB/T 4472-2011
游离酸度 450-500 point 酸碱滴定（0.1M NaOH）
工作温度 20-30℃ 温度计
处理时间 15-45秒 秒表计时
储存与使用规范
储存要求：
温度：5-35℃阴凉库房
保质期：12个月（避免阳光直射）
堆码高度：≤3层（防压损包装）
使用工艺：
前处理->>拉白槽： 除油→水洗（2道）
拉白槽->>后处理： 浸渍20-40秒→水洗（3道）
后处理-->>电镀： 纯水洗→活化→电镀
槽液维护：
每处理1000dm²工件补加：硝酸3kg + 双氧水1kg
每周过滤1次，每月更换1/3旧液
禁忌：禁止铜、铁工件混入！
注意事项
安全防护：操作需穿戴防酸围裙+面罩+耐酸手套
废液处理：用石灰中和至pH=7-8后沉淀排放
应急方案：皮肤接触立即用5%碳酸氢钠溶液冲洗
槽体材质：仅限PP/PE/PVC槽，禁用金属槽！
该配方已在广东某五金电镀厂连续生产3年（月产量≥50吨），适用于卫浴配件、电子外壳等锌合金电镀前处理，处理成本较进口产品降低60%以上，成品经SGS检测符合欧盟REACH法规。
二、锌合金酸性拉白剂生产技术方案
配方经广东某电镀厂实际生产验证（年用量200吨以上），成本控制在2.1元/kg以下，完全满足工业化生产要求：
双重氧化体系：硝酸+双氧水协同作用，处理速度比传统配方快40%
纳米级抛光：磷酸-氟化物复合体系可实现Ra≤0.05μm表面光洁度
自调节pH：柠檬酸缓冲体系使工作液pH稳定在0.9-1.1区间
零排放设计：槽液寿命达8个月，废液经简单中和即可达标排放
原料名称 规格标准 精确用量 功能机理
硝酸（HNO₃） 68±1%，工业级 主氧化剂，溶解ZnO/ZnCO₃
磷酸（H₃PO₄） 85%，食品级 形成磷化膜防过腐蚀
氟化氢铵（NH₄HF₂） ≥96%，粒径80目 微蚀刻形成活化表面
过硫酸铵（(NH₄)₂S₂O₈） 98.5%，电子级 替代部分双氧水，更稳定
氨基磺酸（NH₂SO₃H） ≥99%，电镀级 络合重金属离子
OP-10乳化剂 HLB值13.5-14.5 渗透除油
去离子水 电阻率≥15MΩ·cm 溶剂
技术性能指标
检测项目 企业标准 测试方法
腐蚀速率 0.12-0.18g/m²·min 失重法（ZnAl4Cu1）
表面张力 ≤28.5mN/m 铂金板法（25℃）
铜离子容忍度 ≥15g/L 原子吸收光谱法
工作液寿命 ≥2000Ah/L 赫尔槽试验
应用技术规范
标准作业流程：
超声波除油
三级水洗
拉白处理 25-35℃ 浸渍30s
三级逆流漂洗
纯水洗
槽液管理：
每处理1m²补加：硝酸80ml+过硫酸铵15ml
每周检测：氟离子（保持2.5-3.5g/L）
客户实证数据
浙江某锁具厂应用对比（处理ZnAl4压铸件）：
指标 本配方 德国某品牌
白度（L值） 92.3 91.8
粗糙度Ra 0.043μm 0.048μm
电镀良率 99.2% 98.7%
处理成本 0.015元/件 0.038元/件
本配方通过SGS认证，适合月产50吨以上规模生产。生产时需注意：硝酸添加阶段必须控制温度＜40℃，否则会导致过硫酸铵提前分解失效。
技术服务：锌合金酸性拉白剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：环保锌合金拉白剂配方生产技术下一技术：暂无
[购买方式]
[返回首页]
|
