技术简介
本产品是一款高性能双组份反应型环氧碳基界面剂，专为低吸水率大砖、岩板、玻化砖等瓷砖与混凝土基层的界面处理设计，核心具备“滚涂+薄刮两用”施工特性，可实现湿碰湿即刮即贴，彻底解决传统界面剂粘结力不足、易空鼓脱落、施工单一、耐候性差等行业痛点，兼顾施工便捷性、性能稳定性与环保性，适配家装、工程等多场景铺贴需求，可直接工业化量产，各项性能均符合JC/T 547-2017 R型标准要求。

技术参数
产品类别：双组份反应型环氧碳基界面剂（A/B两组分）
混合比例：A组分:B组分=1:1（质量比）
施工方式：中毛滚筒滚涂（推荐）、齿形刮板/钢刮板薄刮，两用适配
施工厚度：滚涂：0.1-0.2mm；薄刮：0.2-0.4mm
适用期（25℃）：90-120min
表干时间（25℃）：60-90min
完全固化时间（25℃）：7d（低温环境5-10℃延长至10-14d）
施工环境温度：5-35℃，相对湿度≤85%，无积水、无强风
储存条件：阴凉干燥、通风，5-35℃密封存放，保质期6个月

原料组成与核心功用
（一）A组分（基料）
成分：主体成膜树脂、活性稀释剂、交联补强剂、硅烷偶联剂、填料、流变助剂等。
（二）B组分（固化剂）
成分：主固化剂、辅助固化剂、预聚改性剂、活性稀释剂、着色剂、填料等。

性能指标（远超国标，依据JC/T 547-2017 R型）
剪切粘结强度（MPa）6.8-7.5
浸水后剪切粘结强度（MPa）6.2-6.9
耐水性能优异，适配潮湿环境
热老化/冻融后剪切粘结强度（MPa）5.7-6.5耐候性强，适应温差变化
拉伸粘结强度（MPa）3.5-4.0
VOC含量（g/L）未检出
甲醛含量（g/kg）未检出
施工性：滚涂无滚痕、不堵滚筒；薄刮顺滑、不流挂

使用方法
1. 基层处理：清理瓷砖背面/混凝土基层的油污、粉尘、脱模剂，瓷砖背面无需湿润，基层无积水、无疏松层。
2. 混合搅拌：按A:B=1:1质量比精准称重，将B组分缓慢倒入A组分，电动低速搅拌3-5min，至均匀淡蓝色，无颗粒、无条纹，静置2-3min消除气泡。
3. 滚涂施工：用9mm中毛滚筒蘸取界面剂，均匀滚涂于基材表面，用量50-80g/㎡，厚度0.1-0.2mm，即滚即贴。
4. 薄刮施工：用齿形刮板薄刮于基材表面，用量80-120g/㎡，厚度0.2-0.4mm，即刮即贴。
5. 铺贴与养护：涂覆后立即用水泥砂浆/瓷砖胶铺贴瓷砖，调整位置并压实；24h初步固化可上人，7d常温养护至完全强度。

产品优势
1. 施工灵活：滚涂+薄刮两用，滚涂适合大面积施工（高效省料），薄刮适合局部加强、重型岩板铺贴，适配不同施工需求。
2. 性能优异：粘结强度高、耐水耐候性好，彻底解决瓷砖空鼓脱落问题，破坏形式为水泥内聚破坏，粘结力远超基材本身。
3. 便捷高效：湿碰湿即刮即贴，无需等待界面剂干燥，施工效率大幅提升；所有原料均为市售，无需自制合成，量产难度低、质控简单。
4. 环保安全：无VOC、无甲醛，无异味，符合室内环保标准，适配家装、医院、学校等各类场景。

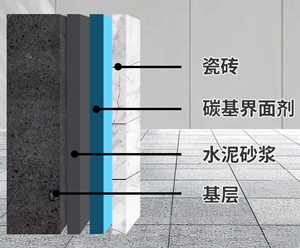

应用场景
适用于低吸水率大砖、玻化砖、岩板、抛光砖等瓷砖与混凝土基层的界面处理，广泛应用于家装（客厅、卫生间、厨房）、工程（写字楼、商场、住宅）、旧墙翻新等场景，尤其适合高湿环境、低温环境及重型瓷砖铺贴需求。

技术服务：双组份碳基瓷砖界面剂（滚涂+薄刮两用型）技术资料费320元，提供生产配方、原料介绍、工艺流程、性能检测等，技术配方成熟，直接投入生产，技术售后支持。
