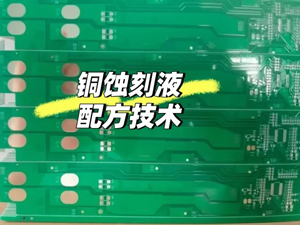

铜蚀刻液配方生产技术
技术简介：铜蚀刻液是一种用于印刷线路板(PCB)、显示面板、半导体制造过程中的电子化学品，其主要作用是选择性地去除板上不需要的铜层，以形成所需要的电路图案。配方是基于硫酸+双氧水体系，辅以铜离子螯合剂、双氧水稳定剂、PH缓冲剂、渗透剂和水等组成，不含氟，减少对环境的污染，增强应用的安全性。
产品蚀刻速度快，能够快速、有效地蚀刻铜箔，通过铜离子螯合剂的螯合作用以及PH缓冲作用，产品更加温和稳定，不会剧烈反应急剧升温，避免双氧水剧烈分解带来安全风险，延长了蚀刻液的使用寿命；产品蚀刻精度高，制程中可以控制蚀刻的速度和深度，确保电路图案的精度和质量；产品蚀刻后的板面平整而光亮，有助于提高电路的性能和可靠性。产品对铜离子饱和容忍度高，废水处理简单，使用成本低，价格优势明显。
特性：蚀刻速率大、反应温和、寿命长
配方成分：硫酸、双氧水、螯合剂、双氧水稳定剂、PH缓冲剂、渗透剂等
外观气味：无色透明液体，轻微气味
比重：1.05士0.05g/cm3
处理方式浸泡
添加比例原液使用
处理温度常温-50℃
铜饱和容忍度≥6000ppm
性能优势：
硫酸+双氧水体系
成熟体系，不含氟
反应温和
产品更加温和稳定，不会剧烈反应急剧升温
蚀刻精度高
制程中可以控制蚀刻
的速度和深度
蚀刻速度快
能够快速、有效地蚀刻铜箔
铜离子饱和容忍度高 4
铜离子含量>6000ppm
使用成本低
产品寿命长使用成本低
使用方法和注意事项
稀释比例：原液使用
处理温度：常温-50℃
处理方式：浸泡 处理时间：根据铜层厚度处理
槽液管控：铜离子>或等于6000ppm时，全部或部分更换，补充新液
核心配方
基础体系
硫酸（H₂SO₄）：提供酸性环境并促进铜的溶解。
双氧水（H₂O₂）：作为氧化剂驱动反应，与硫酸的质量比建议控制在 8:1 以上以确保稳定性。
功能添加剂
铜离子螯合剂：
二乙烯三胺五甲叉膦酸（DTPMPA） 或 乙二胺四乙酸（EDTA），可显著提高铜离子饱和容忍度至 ≥6000ppm，并抑制铜离子催化双氧水分解。
组合螯合剂（如 DTPMPA 与柠檬酸复配）可进一步增强螯合效果，延长蚀刻液寿命。
双氧水稳定剂：
对羟基苯磺酸 或 尿素衍生物，通过自由基清除机制减缓双氧水分解。
PH 缓冲剂：
膦酰基丁烷三羧酸（PBTCA） 或 柠檬酸，维持 PH 在 2.8-3.2 范围内，避免因 PH 波动导致蚀刻速率不稳定。
渗透剂：
聚季铵盐类 或 苯甲醇，降低表面张力，增强蚀刻液对铜箔的渗透能力，确保板面均匀性。
溶剂与配制
去离子水：余量，电导率需控制在 ≤10 μS/cm，避免杂质影响蚀刻效果。
配制顺序：先将硫酸缓慢加入水中，搅拌冷却后依次添加螯合剂、稳定剂、缓冲剂和渗透剂，最后加入双氧水并定容。
性能优势与技术特点
反应温和与高稳定性
通过螯合剂与 PH 缓冲剂的协同作用，蚀刻液在 常温至 50℃ 范围内保持稳定，避免因剧烈反应导致双氧水暴沸或铜离子快速积累。
铜离子饱和容忍度 ≥6000ppm，远超行业标准（通常为 3000-4000ppm），显著延长使用寿命。
高蚀刻精度与表面质量
蚀刻速率可控在 10-30 μm/min，通过调整温度和双氧水浓度可实现精细线路（线宽 / 线距 ≤0.1mm）的加工。
渗透剂的加入确保蚀刻液均匀渗透，蚀刻后板面粗糙度（Ra）≤0.2 μm，无残铜或侧蚀超标（侧蚀量 ≤10 μm）。
环保与经济性
不含氟化物，废水处理简单（仅需中和沉淀），符合 RoHS 和 REACH 法规。
原料成本较传统氯化铜体系降低 15-20%，且通过补加双氧水和硫酸可实现部分再生利用。
使用方法与工艺控制
操作条件
处理方式：浸泡或喷淋，推荐 喷淋压力 1.5-2.0 bar 以增强流体动力蚀刻效果。
处理温度：30-45℃，温度过高会加速双氧水分解，过低则蚀刻速率不足。
处理时间：根据铜层厚度调整，例如 1 oz 铜箔（35 μm）需 2-3 分钟。
槽液管控
铜离子浓度：采用 原子吸收光谱法 或 碘量法 检测，当浓度 ≥6000ppm 时，建议更换 30-50% 槽液 并补充新液。
ORP（氧化还原电位）：维持在 350-400 mV，通过添加双氧水调节。
PH 值：定期用 PH 计检测，偏差超过 ±0.2 时补加缓冲剂。
设备与安全
材质选择：不锈钢（316L）或聚丙烯（PP），避免使用碳钢或普通不锈钢防止腐蚀。
防护措施：操作人员需佩戴耐酸碱手套、护目镜和防护服，车间需配备通风系统和应急冲洗装置。
典型应用案例
印刷线路板（PCB）
应用场景：高密度互连（HDI）板、多层板内层蚀刻。
工艺参数：喷淋压力 1.8 bar，温度 40℃，铜离子浓度 5000-6000ppm，蚀刻速率 20 μm/min。
效果：线宽偏差 ≤±5%，无残铜或短路，良品率 ≥99.5%。
显示面板（TFT-LCD）
应用场景：铜钼合金电极蚀刻。
工艺参数：浸泡时间 60-90 秒，温度 35℃，铜离子浓度 8000-10000ppm，蚀刻角度控制在 35-50°。
效果：CD 损失（单边损失）≤0.8 μm，无钼残留或底切，满足 8.5 代线量产要求。
行业标准与检测方法
质量控制
外观：无色透明液体，无可见沉淀或悬浮物（参照 GB/T 31528-2015）。
比重：1.05±0.05 g/cm³（参照 GB/T 611-2006）。
金属杂质：Fe ≤10 ppm，Cl⁻ ≤5 ppm（参照 SEMI F147-0318）。
性能测试
蚀刻速率：采用阶梯式铜箔测试，通过称重法计算（参照 IPC TM-650 2.3.4）。
侧蚀量：扫描电子显微镜（SEM）观察线路截面，测量侧蚀宽度（参照 IPC TM-650 2.3.7.2）。
注意事项与故障排除
日常维护
每周清洁槽体和喷淋系统，防止铜盐结晶堵塞喷嘴（可用 10% 硫酸浸泡清洗）。
定期检测双氧水浓度（碘量法），低于 3% 时需补充。
常见问题与解决
残铜：检查喷淋压力是否不足（≥1.5 bar）或铜离子浓度过高（≤6000ppm），调整后仍无效需更换槽液。
侧蚀超标：降低温度至 35℃ 以下或减少双氧水添加量，同时检查渗透剂浓度是否偏低。
铜蚀刻过程可实现高效、稳定且环保，适用于 PCB、显示面板及半导体制造等领域的高精度需求。
技术服务：铜蚀刻液技术资料费280元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
