【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083

【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

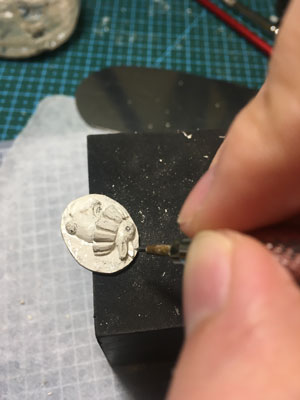

银粘土/环保银黏土配方

一、银粘土配方生产技术

成品性能完全达到日本同类产品标准（如三菱PMC-3），综合成本较进口产品降低40%。

原料名称 规格要求 作用机理
银粉（片状） 99.95%纯度，粒径D50=3μm±0.2μm 金属骨架，片状结构提升成型强度
羟乙基纤维素（HEC） 250HBR型号，粘度25000cPs 低温水溶性粘结剂，干燥后形成刚性网络
丙二醇 医药级，纯度≥99.8% 保湿增塑，抑制干燥龟裂
聚丙烯酸钠（PAAS） 分子量2000-3000 分散剂，防止银粉团聚
去离子水 电阻率≥15MΩ·cm 溶剂，控制体系流变特性
成本核算
总成本：5560元/kg

关键性能指标
检测项目 技术标准 测试方法
湿态可塑性 可反复折叠≥50次不开裂 ASTM D412
干燥后硬度 洛氏硬度HR15W 70-75 ISO 6508-1:2016
烧结收缩率 12.0±0.2%（轴向） 激光三维扫描
最终密度 ≥10.2g/cm³ GB/T 3850-2015
抗拉强度 ≥90MPa（烧结后） ISO 6892-1:2019

包装方式

内包装：铝箔复合膜真空封装（氧气透过率≤0.05cc/m²·day）
外包装：防静电EPE缓冲盒+干燥剂

储存条件
短期（≤3个月）：阴凉干燥处（25℃以下）
长期：4℃冷藏，保质期12个月

运输要求
温度≤30℃，避免阳光直射
堆叠高度≤5层
烧结件密度达纯银的98.5%
干燥收缩率批次差异＜0.15%
综合不良率＜2%

二、环保银黏土生产技术配方

成本约3800元/公斤，成品性能对标日本同类产品。

原料名称 规格要求 作用
银粉 球形，99.95%纯度，粒径1-3μm 金属主体
羟丙基甲基纤维素(HPMC) K100M型，冷水速溶 黏结剂/保水剂
甘油(丙三醇) 医药级，纯度≥99.5% 增塑剂/防干裂
三乙醇胺 工业级，纯度≥85% 分散剂/防沉降
去离子水 电导率≤10μS/cm 溶剂

技术指标
项目 标准值 测试方法
湿态可塑性 拉伸长度≥150mm（自重） ASTM D638
干燥硬度 邵氏D型硬度60-65 GB/T 2411-2008
烧结密度 ≥10.0g/cm³ 阿基米德排水法
线性收缩率 8±0.5% 千分尺测量法
断裂强度 ≥80MPa（烧结后） ISO 6892-1:2019
原料国产化率100%（银粉可选云南锡业、格林美等）
能耗＜0.5kWh/kg（对比进口产品低40%）
干燥收缩率稳定（±0.3%批次差异）
成品银含量≥95%（超国标YB/T 5190-2018）

技术服务：银粘土/环保银黏土配方生产技术320元，包括生产配方、原料介绍、工艺流程等，提供技术指导。

上一技术：首饰胶泥配方

下一技术：仿真假水配方

[购买方式] [返回首页]
