|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

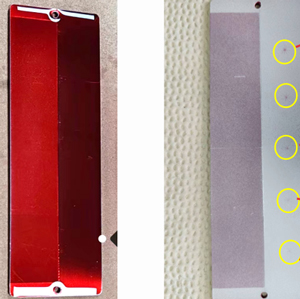

着色探伤显像剂配方生产技术
技术概述：着色探伤显像剂是着色探伤系列三款产品中的第三款；产品为溶剂悬浮速干式显像剂，产品由白色显像剂粉末、挥发性的有机溶剂、润湿分散剂、防结块剂等配制而成，该类显象剂需装在喷罐中使用，该显像剂灵敏度较高，显像剂中的有机溶剂有较强的渗透能力，能渗入到缺陷中，同时溶剂的迅速挥发，促进了渗透剂的回渗，挥发中带走大量的热量，促进了显像剂对回渗的渗透剂的吸附，使显像灵敏度得到提高。另外，有机溶剂挥发快，缺陷显示扩散小，显示轮廓清晰，分辨力高。搭配探伤剂系列的清洗剂和渗透剂使用，广泛用于汽车、造船、铁道、航空、核电等多个领域。
本产品为低硫低卤、溶剂悬浮、气雾速干式着色渗透探伤显像剂，严格依据 JB/T 9218-2024 渗透探伤材料技术标准及核电、航空行业低杂质管控规范研发，是着色渗透探伤（PT）工艺配套的核心成像材料。产品采用超细无机显像粉体、梯度挥发环保有机溶剂、低硫低卤专用润湿分散剂与悬浮防结块助剂科学复配而成，经气雾罐加压灌装成型，具备干燥速度快、成像清晰度高、缺陷还原度好、储存稳定性强、后处理易清除等核心优势，可广泛应用于航空航天、核电设备、船舶铁道、压力容器、汽车零部件、精密铸锻件等高端工业领域的表面开口缺陷无损检测。
本产品核心体系为非离子低杂质溶剂悬浮体系，全程规避含硫、含卤素、APEO、磺酸盐等有害助剂，全产品硫含量≤50ppm、总卤素含量≤200ppm，属于高端低污染探伤耗材，可适配铝合金、钛合金、不锈钢、高温合金等对硫、卤素敏感的特种金属材料检测，不会对精密工件产生腐蚀、晶间污染及材质性能影响，满足军工、核电、特种设备的严苛检测准入要求。
产品成像核心技术依托梯度溶剂挥发制冷原理与毛细吸附显色原理协同作用。配方采用快干、中干、慢干三元复合溶剂体系，喷涂施工后，低沸点溶剂快速气化相变吸热，使工件缺陷微孔区域形成局部低温压差，强制工件内部残留的着色渗透液沿开口裂纹、气孔、夹渣等缺陷通道向外毛细回渗；同时体系内超细高白度金红石钛白粉粉体，在工件表面快速形成超薄、均匀、致密的多孔白色显像薄膜，依靠粉体微观毛细结构高效吸附渗出的红色渗透染料，通过红白超高色彩对比度，将微米级细微开口缺陷可视化放大，缺陷成像轮廓清晰、无晕染、无扩散、无模糊，可稳定检出0.02mm级细微裂纹，探伤检测灵敏度、分辨率远优于普通民用显像剂产品。
在配方稳定性设计上，产品搭配专用聚醚非离子润湿分散剂+聚醚改性有机硅防沉防结块助剂组合体系，通过高分子空间位阻效应包覆超细粉体，彻底解决钛白粉静电团聚问题；同时在有机溶剂体系内构建柔性三维悬浮网架结构，可长期托举粉体颗粒，有效抑制储存过程中粉体沉降、板结、结块问题。产品常温密闭储存6个月无硬性沉淀，经简单摇晃即可快速恢复均匀悬浮状态，气雾喷射雾化细腻，成膜均匀轻薄，无颗粒、无流挂、无粉化起皮，喷涂适配性极佳。
产品施工适配性极强，属于常温速干型产品，适用施工温度区间为5℃-40℃，无需加热干燥，喷涂后30-90s表干，2min内完全干透，静置2-5min即可完成缺陷完整显色成像，大幅提升探伤作业效率。整套探伤工艺适配标准化PT着色探伤流程，操作简单、容错率高，成膜后残膜质地轻薄，探伤结束后可通过配套探伤清洗剂快速擦拭清除，工件无残留、无发白印记，不影响工件后续加工、喷涂、焊接及使用性能。
产品采用标准气雾罐封装，内置震荡钢珠，无需外接设备，手持即可施工，喷射压力稳定、喷涂范围可控，适配车间批量探伤、现场设备巡检、野外作业等多场景使用，兼顾检测精度、作业便捷性与工业量产稳定性。
相较于传统普通显像剂，本产品具备低硫低卤无污染、成像清晰不扩散、速干高效、储存稳定不结块、成膜均匀、易清洗、高灵敏度、广谱适配八大核心优势，完美适配高端工业精密工件的无损检测需求，是目前工业着色渗透探伤领域的高性价比、高标准合规型显像耗材。
特性：低卤素低硫·吸附性强·对比度显著
配方成分：白色显象剂粉末、挥发性的有机溶剂、润湿分散剂、防结块剂等组成
外观气味：白色悬浊液、一定溶剂气味
密度：0.75-0.85Kg/L
处理方式：喷涂前应摇动喷罐中的弹子，使显象剂均匀，然后在保持与被检查物通常在20-30cm的距离进行喷射，使之产生均一的显象剂薄膜
处理温度：常温-40°C
包装形式：建议以气雾罐的形式包装，便于便捷使用
特性优势
低卤素低硫
可检查卤素、硫敏感的合金材料
吸附作用强
毛细吸附作用强。
显像速度快
速干式，快速显像
颗粒度细，成膜均匀
显像剂颗粒度细，成膜均匀
显示清晰
放大不模糊不扩散的指示
易去除
清洗性好，易去除
使用方法和注意事项
操作六大基本步骤：表面准备和预清洗、渗透、去除、干燥、显像、观察（检验） 。
1）表面准备和预清洗：可使用本司清洗剂对待检测部位进行清洁。
2）施加渗透剂：可采用喷涂，刷涂，浇涂，浸涂等方式，保证被检部位完全被渗透液覆盖，并在整个渗透时间内保持润湿，一般5-10min，温度控制在15~50℃。
3）去除多余的渗透液：先用干布（纸）擦去表面渗透剂后，然后再用沾有本司清洗剂的布擦拭，不允许直接用清洗剂冲洗。
4）干燥：溶剂去除法渗透探伤时，不必进行专门的干燥处理，应自然干燥，不得加热干燥。
5）显像：采用本司显像剂，主要采用压力喷罐喷涂，喷涂前应摇动喷罐中的弹子，使显象剂均匀，然后在保持与被检查物通常在20-30cm的距离进行喷射，使之产生均一的显像剂薄膜。
6）观察和评定：等待2-5分钟，等显像剂中溶剂自然挥发后，观察显像结果，并进行记录评定，着色观察时，被检零件上白光的照度要不小于500lx。
注意事项
1）本系列一般不进行重复检查，渗透探伤的重复性不好；着色法不允许复查；
2）渗透探伤不适用于检查表面是吸收性的零件或材料，例如 粉末冶金零件；
3）本品含有吸入含有挥发、可燃性有机溶剂，请不要置于太阳下直晒或高温场所；
4）请在通风好的场所使用，如有必要请使用防毒面具、保护眼镜等防护用具；
5）请不要在有明火的场所使用。
技术服务：着色探伤显像剂配方生产技术280元，包括生产配方、工艺流程等，提供技术支持。
上一技术：着色探伤清洗剂配方技术下一技术：无烟热镀锌助镀剂配方技术
[购买方式]
[返回首页] |
