|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

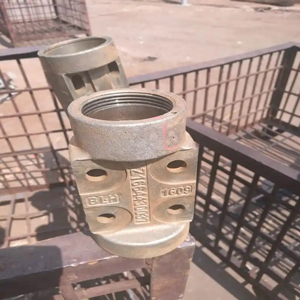

铸铁长效防锈剂配方生产技术
技术概述：铸铁本身碳元素高，含有硅、硫、磷等杂质，最大的缺陷是表面容易锈蚀。铸铁长效防锈剂是一种专为铸铁、球墨铸铁、高碳钢、冷轧板等运输储存长效防锈设计的水基防锈溶液，产品不含磷、不含铬等重金属离子；具有优秀的防锈性能，防锈期可从几个月到半年以上；防锈膜极薄，涂于金属零部件表面无粘性、成膜时间快、节省清洗工序、不影响加工精度、干燥后无粉末析出；产品低泡，可适用于喷淋。产品的高倍稀释液也可用于工序间防锈。
配方成分：羧酸胺盐、腐蚀抑制剂、添加剂等，不含磷、重金属，外观：淡黄色液体，PH（5%）1-1.5KG/L，低泡，工作温度常温到80度，处理方式：浸泡、喷淋
使用方法：
使用浓度：工作液配比 3%-10%，或根据防锈期经试验确定浓度范围，可适当增减浓度。配置时使用蒸馏水或去离子水，防锈效果更佳。
使用温度：常温～80度
操作步骤：
①使用本品前应保持工件表面清洁，无锈无油污。
②使用时浸泡、喷淋、刷涂均可。浸泡在工作液中 1-5 分钟，可轻微振荡，应使零件表面全面涂覆，注意盲孔，取出后晾干、吹干或烘干。
③在潮湿、雨季等恶劣环境下，应适当提高防锈剂浓度。
核心技术参数
项目 技术指标 说明
产品类型 水基防锈溶液 不含磷、铬等重金属，环保型
配方成分 有机羧酸胺盐、无磷腐蚀抑制剂、低泡添加剂 核心成分为有机羧酸胺盐（主防锈成膜）
外观 淡黄色透明 / 微浊液体 无分层、无沉淀
密度（25℃） 1.0-1.15 kg/L 与水接近，便于稀释搅拌
PH 值（5% 水溶液，25℃） 8.0-10.0 弱碱性，避免腐蚀铸铁，匹配有机胺盐稳定性
泡沫性能 低泡（喷淋工况无持续泡沫） 摇瓶法测试：泡沫高度≤10mm，30s 内消失
工作温度 常温（20-30℃）~80℃ 温度越高，成膜速度越快（≤80℃防成分挥发）
防锈期（工件干燥后） 3 个月～6 个月以上 取决于浓度：低浓度（3%-5%）3-4 个月，高浓度（8%-10%）6 个月 +
防锈膜特性 膜厚 1-5μm，无粘性、无粉末析出 不影响加工精度，无需额外清洗
适用材质 铸铁、球墨铸铁、高碳钢、冷轧板 高倍稀释（1%-3%）可用于工序间防锈
配方设计
配方遵循 “防锈为主、低泡为辅、环保稳定” 原则，所有成分均符合 “无磷、无重金属” 要求
组分类别 推荐成分 核心作用 选择依据
主防锈剂（成膜） 硬脂酸二乙醇胺盐 / 油酸三乙醇胺盐 吸附于铸铁表面，形成致密钝化膜，阻断水/氧接触 有机羧酸胺盐为水基防锈核心，弱碱性，与铸铁兼容性好，膜薄无粘性
辅助腐蚀抑制剂 苯并三氮唑（BTA）/ 甲基苯并三氮唑（TTA） 抑制铸铁表面电化学反应，增强防锈持久性 对黑色金属（铸铁、高碳钢）针对性强，无重金属，与主防锈剂协同增效
辅助腐蚀抑制剂 乌洛托品（六亚甲基四胺） 与 BTA/TTA 协同，提升潮湿环境防锈能力 低毒、易溶于水，调节体系稳定性
低泡表面活性剂 脂肪醇聚氧乙烯醚（AEO-9） 降低表面张力，便于喷淋 / 浸泡时均匀覆膜，低泡 非离子型，泡沫少（符合喷淋需求），无磷环保
助溶剂 乙二醇 / 乙醇 帮助有机羧酸胺盐溶解，防止低温分层 提升体系溶解性，低温（≥5℃）无沉淀
稳定剂 柠檬酸钠 调节 PH 值（稳定在 8-10），防止成分分解 无磷，兼具螯合金属离子作用，避免杂质影响防锈
去离子水 去离子水（或蒸馏水） 溶剂载体，确保各成分均匀分散 避免自来水杂质（钙、镁离子）破坏防锈膜
应用工艺（含前处理、施工、后处理）
应用效果取决于 “前处理清洁度 + 浓度控制 + 施工方式”，需严格遵循以下步骤：
1. 工件前处理（关键：无锈、无油污）
脱脂除油：若工件带油污，先用碱性脱脂剂（如 5% 氢氧化钠 + 2% 硅酸钠溶液，60-70℃浸泡 10 分钟）脱脂，再用去离子水冲洗 2-3次，避免残留脱脂剂影响防锈膜；
除锈（若有锈）：若工件表面有浮锈，用 10% 盐酸 + 0.5% 乌洛托品溶液（常温浸泡 5-8 分钟）除锈，后用 5% 碳酸钠溶液中和 2
分钟，再用去离子水冲洗干净，晾干至表面无水分；
最终检查：工件表面需达到 “手摸无油污、目视无锈迹、无水分”，否则重新处理。
2. 工作液配置
稀释介质：优先用去离子水或蒸馏水（自来水含杂质，会降低防锈期 10%-20%）；
浓度选择：
工序间防锈（1-2 周）：1%-3%（1kg 防锈剂 + 99-32kg 水）；
短期储存（3-4 个月）：3%-5%（1kg 防锈剂 + 32-19kg 水）；
长期储存 / 运输（6 个月以上）：8%-10%（1kg 防锈剂 + 11.5-9kg 水）；
恶劣环境（潮湿、雨季）：浓度提高 20%（如原 8% 提至 9.6%）。
注意事项（储存、安全、环保）
储存要求
储存在阴凉通风处（温度 5-35℃），避免阳光直射、高温（＞40℃）或低温（＜0℃，防结冰分层）；
开封后尽快使用，未用完需密封（防水分蒸发导致浓度升高），储存期≤6 个月。
安全操作
产品为弱碱性（PH8-10），避免接触皮肤、眼睛；操作时戴耐酸碱手套、护目镜；
若不慎接触皮肤，用大量清水冲洗；接触眼睛，立即用清水冲洗 15 分钟并就医。
环保处理
废水：不含磷、重金属，可加盐酸中和至 PH6-9 后，直接排放（符合 GB 8978-1996《污水综合排放标准》）；
废膜：工件加工前若需去除防锈膜，用 50-60℃热水冲洗即可（膜易溶于热水，无残留污染）。
技术服务：铸铁长效防锈剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：水基环保型多功能金属抗盐雾剂配方技术下一技术：长效水性防锈剂配方技术
[购买方式]
[返回首页] |
