|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

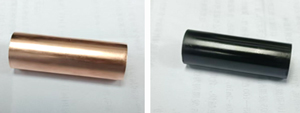

紫铜高温发黑剂配方生产技术
适用范围：紫铜及紫铜合金零件表面发黑处理，不适用于黄铜、青铜材质。
核心定位：无重金属、水性环保、高温成膜、高耐磨高黑度。
技术概述：紫铜高温发黑剂是专门用于紫铜材质的高温发黑处理剂，本品呈碱性，加热使用，可在铜及铜合金表面生成一层结合力牢固的黑色化学转化膜。产品不含重金属，不含硝酸盐亚硝酸盐，不含硒盐，无刺激性气味，水性环保；产品发黑快速，3分钟左右即可达到黑色致密均一的膜层；相较于常温发黑处理工艺，膜层黑度、牢固程度及耐磨性均超过常温发黑，且膜层颜色均匀稳定，不发花，干燥后不泛红，色泽饱满，不挂粉，不掉色，经封闭处理后的膜层呈现黑色油漆涂装的质感；产品使用方便，工作液稳定，不析出，不浑浊，出渣少，可重复多次使用。本产品广泛应用于光学元件(如面板)、电子精密零件(如簧片，接触片等)以及散热器、仪表、电镀五金、服饰等行业的零配件。
该产品主要是针对紫铜材质使用，不适合黄铜材质发黑处理。
技术参数
特性：黑度高、色泽饱满、安全环保
配方成分：发黑盐、无机碱、络合剂、鳌合剂、水等
外观气味：淡黄色透明液体，无气味
比重(g/cm3)：1.30±0.05
PH：13.5±0.5
工作温度：70-95℃
处理方式：浸泡
配比：原液使用
工艺条件：原液，85℃，3.5分钟;经封闭处理。
成膜时间（85℃）：3-5min
膜层颜色：均匀亮黑色，无发花、泛红
重金属含量：铅 / 镉 / 汞 / 六价铬均未检出
亚硝酸盐 / 硝酸盐：未检出
性能优势：
水性环保
不含重金属，不含硝酸盐亚硝酸盐，无刺激气味
膜层牢固耐磨
牢固程度及耐磨性均超过常温发黑
工作液稳定
不析出，不浑浊，出渣少
黑度高
色泽饱满、黑度高
发黑速度快
有抗氧化作用，防止短期内氧化变色
使用方便
操作简单，使用方便
使用说明：
（1）工艺流程：
工件装挂→除油脱脂→水洗→硫酸活化（5-10%硫酸或化学抛光处理）→水洗→高温发黑→水洗→干燥→封闭→包装
（2）工艺条件：
PH 值： 13.5
温 度： 70-95℃
方 法： 浸泡处理
时 间： 紫铜 3-5min，或者根据实际情况处理。
（3）槽液维护
在正常的生产中，会逐步的损耗溶液中有效的化学成分，可定期补加，由于采用的是高温使用，在生产过程中需及时补充蒸发和带出的水分及有效成分，应采用少加、勤加的原则，保证工作液的总体积和着色工艺的顺利进行。产品为碱性且加温操作，必须作好防好措施。
补充说明：
1.根据产品要求，选择不锈钢材质挂篮挂具，在生产时，要适当抖动零件，避免工件之间叠合，造成发黑不均匀现象；
2.除油要彻底,否则对产品后期处理有影响；
3.用5-10%硫酸对产品进行活化，以彻底去处工件表面的氧化皮；要求高的产品，可以经化学抛光后处理；
4.发黑剂按原液使用,要求不高可以按1:1-3兑水稀释使用，温度越高，发黑速度越快；
5.发黑干燥后的工件必须经封闭处理方可获得理想的装饰及耐磨耐蚀性能；
6.产品不适于黄铜、青铜等材质发黑；
7.长期使用后的槽液若有悬浮物，静置分层，去除沉淀物即可继续使用；
8.产品为强碱性，作业人人员必须带耐酸碱的橡皮手套，若药液不慎沾到皮肤或眼睛时，应立即用大量清水中洗。
技术服务：紫铜高温发黑剂技术资料费280元，含技术配方、生产工艺等，提供技术支持。
上一技术：锡铜组合件常温发黑剂配方技术下一技术：银常温仿古发黑剂配方技术
[购买方式]
[返回首页]
|
