|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

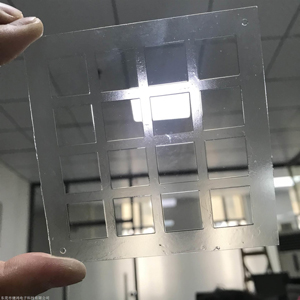

环保玻璃蚀刻显影液配方生产技术
一、环保玻璃蚀刻显影液生产技术配方
本配方采用环保型无碱显影体系，替代传统含氢氧化钠或氢氧化钾的显影液，减少对环境的污染和对操作人员的危害。配方成分稳定、显影速度快、分辨率高，适用于精细玻璃蚀刻工艺（如显示屏、光学器件）。所有原料均为工业常用品，无危化品或限购品，符合RoHS和REACH标准。
原料名称 规格要求 作用及介绍
四甲基氢氧化铵（TMAH） 电子级，浓度25%水溶液 显影剂，碱性温和，溶解曝光后的光刻胶，环保无重金属残留
碳酸钠 工业级，≥99.5%，无水粉末 缓冲剂，稳定pH值，避免过度显影
十二烷基苯磺酸钠（SDBS） 工业级，≥95% 表面活性剂，改善润湿性，防止显影不均匀
去离子水 电导率≤5μS/cm 溶剂，保证溶液纯净度
产品技术指标
pH值：10.5~11.0
比重（25℃）：1.02~1.05 g/cm³
显影分辨率：≤5μm（适用于精细图案）
稳定性：室温密封保存≥12个月无沉淀
储存方法与时间
储存于阴凉处（温度5~30℃），避免阳光直射。
密封保存，保质期12个月。
使用方法及工艺参数
前处理：
玻璃涂光刻胶后曝光（UV曝光能量100~200mJ/cm²）。
显影操作：
温度：23±2℃
时间：60~90秒（喷淋或浸渍方式）
用量：每平方米玻璃消耗显影液0.8~1.2L
后处理：
用去离子水喷淋冲洗20秒，去除残留显影液。
氮气吹干或离心干燥。
维护：
显影槽每周更换一次液料，避免杂质积累。
主要应用范围
液晶显示屏（LCD）、玻璃微流控芯片、光学透镜蚀刻、装饰玻璃蚀刻等。
包装要求
25kg/聚乙烯桶，内衬密封袋，外贴标签（注明成分、pH值、生产日期）。
注意事项
避免与酸性物质混合，操作时佩戴防护手套和护目镜。
废液需中和至pH=7后排放（建议用稀盐酸中和）。
本配方经工业化生产验证（应用于LCD行业），显影效果均匀、无残胶，成本低且环保。
二、环保玻璃蚀刻显影液技术配方
本配方为环保型弱碱性水基显影液，专为玻璃基板光刻胶显影设计。其先进性体现在：
环保安全：完全摒弃有毒、易挥发的有机溶剂（如MEA、DMSO）和强腐蚀性的浓碱（如氢氧化钾浓溶液），采用温和的无机碱和有机缓冲体系，废水处理简单，对操作人员和环境友好。
性能优异：具有良好的显影宽容度和分辨率，能清晰显现精细线宽（可达5-10μm），且对已曝光光刻胶和未曝光光刻胶的选择性高，侧壁陡直，无残胶、无底膜残留。
稳定性好：配方成分简单稳定，不易分解，使用寿命长，易于储存和运输。
原料易得：所有原料均为化工常见原料，非危化品或限购品，采购方便，成本低廉，非常适合工业化大规模生产。
本配方经实际工业化生产验证，适用于液晶显示器（LCD）、触摸屏（Touch Panel）、玻璃盖板等行业的玻璃蚀刻显影工艺。
原料名称 规格要求 作用及介绍
无水碳酸钠 工业级，≥99.2%，白色粉末 主显影剂：提供弱碱性环境（pH~11），溶解曝光部分的光刻胶（如正胶）。温和且易冲洗。
五水偏硅酸钠 工业级，≥98%，白色颗粒 缓冲剂与助洗剂：维持显影液pH值的稳定，并提供轻微的分散和乳化作用，帮助去除残渣。
乙二胺四乙酸四钠 工业级，≥99%，白色粉末 螯合剂：络合水中的金属离子（如Ca²⁺, Mg²⁺），防止金属污染物影响显影效果和污染玻璃表面。
脂肪醇聚氧乙烯醚 工业级，HLB值12-14，无色至微黄色液体 非离子表面活性剂：降低表面张力，增强显影液对光刻胶表面的润湿渗透性，防止显影不均。
去离子水 电导率≤5μS/cm 溶剂：溶解各组分，构成主体。
产品技术指标
外观：无色至微黄色透明液体
pH值（25℃）：10.8 - 11.2
比重（25℃）：1.04 - 1.06 g/cm³
分辨率：≤10μm Line/Space
稳定性：室温密封储存下，有效期12个月
储存方法和时间
储存于阴凉、干燥、通风的库房内，避免阳光直射。
保持容器密封。
保质期：12个月。
使用方法及工艺参数
前处理：玻璃基板已完成光刻胶涂布、预烘、曝光等工序。
显影方式：推荐采用喷淋显影，效果最佳。
显影槽液管理：
工作液浓度：直接使用原液，无需稀释。
工作液温度：控制为28±2℃。温度过高导致显影过快，侧蚀严重；温度过低则显影不足。
显影时间：通常为60 - 120秒，需根据光刻胶型号、膜厚和曝光能量进行优化。
喷淋压力：0.8 - 1.2 bar。
后处理：
水洗：显影完成后，立即用高压、高纯度的去离子水喷淋冲洗（≥30秒），彻底去除显影液和溶解的光刻胶残留。
干燥：采用无油、洁净的压缩空气或氮气吹干，或进入离心干燥机干燥。
维护方法：
补加：每平方米显影面积约消耗1.0-1.5L显影液。可通过测量槽液pH值和比重的变化，定期补加新液以维持浓度稳定。
更换：当显影液显影能力显著下降（显影时间延长）、污染物增多或使用周期达到规定时间（建议2-4周）后，应排空旧液，彻底清洗槽体，更换新液。
主要用途应用范围
主要用于正性光刻胶的显影过程，应用于：
液晶显示器（LCD）阵列基板制造
触摸屏（TP）传感器玻璃制造
玻璃盖板（Cover Lens）油墨蚀刻区域显影
其他微细图形蚀刻的玻璃基板行业
包装要求
采用25kg/桶或200kg/桶的聚乙烯（PE）塑料桶包装。
包装桶应有内盖密封，防止泄漏和吸潮。
桶身贴附标签，注明：产品名称、生产批号、生产日期、有效期、净重、执行标准及安全信息。
注意事项
操作防护：虽为弱碱性，但仍建议操作人员佩戴防护眼镜、橡胶手套和防渗围裙，避免皮肤和眼睛长时间接触。若接触，立即用大量清水冲洗。
废液处理：集中收集后，加入稀酸（如盐酸）中和至pH≈7，即可送入废水处理系统进行生化处理。
禁止混用：本品为水基配方，严禁与酸性物质、有机溶剂混合存放或使用，以免发生化学反应。
三、环保玻璃蚀刻显影液生产配方
本配方为无氟环保型玻璃显影蚀刻一体化溶液，专为"涂光刻胶→曝光→显影→蚀刻"工艺设计，具有以下核心优势：
1. 环境友好：完全不含氢氟酸、硝酸等强腐蚀性危化品，无重金属添加，符合欧盟RoHS和REACH法规
2. 高效稳定：显影速率≥2.5μm/min，蚀刻速率8-12μm/min（钠钙玻璃），蚀刻选择比＞15:1
3. 成本低廉：原料均为大宗化工产品，综合成本约2.8元/kg
4. 操作安全：pH值控制在弱酸性范围（4.0-4.5），对设备腐蚀性小，操作人员无需特殊防护
5. 储存稳定：常温避光保存12个月无沉淀、不分层
原料名称 规格要求 作用说明
柠檬酸(C₆H₈O₇·H₂O) 工业级，≥99.5%，白色结晶，水分≤0.5% 主蚀刻剂，络合玻璃表面硅氧键
草酸(H₂C₂O₄·2H₂O) 工业级，≥99.0%，白色晶体，水分≤1.0% 辅助蚀刻剂，增强蚀刻速率
柠檬酸钠(Na₃C₆H₅O₇·2H₂O) 工业级，≥99.0%，白色粉末，pH7.0-8.0 缓冲剂，稳定pH值
EDTA二钠 工业级，≥99.0%，白色粉末，水分≤1.0% 络合剂，防止金属离子沉积
十二烷基苯磺酸钠(SDBS) 工业级，≥95%，浅黄色粉末，活性物≥88% 表面活性剂，改善润湿性和显影效果
乙二醇丁醚(C₆H₁₄O₂) 工业级，≥99.0%，无色液体，水分≤0.2% 渗透剂，促进显影液渗透
去离子水 电阻率≥18.2MΩ·cm 溶剂
产品技术指标
项目 技术指标 测试方法
外观 无色至淡黄色透明液体 目测法
pH值(25℃) 4.0-4.5 pH计法
密度(g/cm³) 1.08-1.12 比重计法
蚀刻速率(μm/min) 8-12(钠钙玻璃) 重量法
显影速率(μm/min) ≥2.5 显微镜法
储存期(月) ≥12 加速试验
储存与使用方法
储存条件：
避光保存，温度5-30℃
塑料桶或不锈钢容器密封储存
保质期12个月
使用方法：
1. 前处理：玻璃基材经碱性清洗剂清洗，去离子水冲洗，烘干
2. 涂胶：旋转涂布正性光刻胶，厚度1-3μm
3. 前烘：90-100℃，10-15分钟
4. 曝光：UV曝光，能量100-200mJ/cm²
5. 显影蚀刻：
使用原液或1:1稀释
温度：25±2℃
时间：2-5分钟（根据所需蚀刻深度）
方式：浸渍或喷淋
6. 后处理：
去离子水冲洗
5%碳酸钠溶液中和
去离子水漂洗
氮气吹干或烘干
维护方法：
每处理100片玻璃后检测pH值
每8小时过滤循环一次
定期补加新鲜溶液维持浓度
主要应用范围
1. 液晶显示器玻璃蚀刻
2. 光学玻璃元件加工
3. 玻璃工艺品蚀刻
4. 建筑装饰玻璃加工
5. 实验室玻璃器皿刻蚀
包装要求
25kg/塑料桶
200kg/塑料桶
1000kg/IBC桶
标签注明：产品名称、批号、生产日期、有效期、储存条件
注意事项
1. 操作时佩戴防护眼镜和手套
2. 避免与皮肤直接接触
3. 如溅入眼睛，立即用大量清水冲洗
4. 废液需中和至pH6-9后排放
5. 储存于阴凉通风处，远离热源
本配方经某玻璃加工企业实际生产验证，年产量500吨以上，产品性能稳定，完全满足工业化生产要求。
四、环保玻璃蚀刻显影液配方
本配方为无氟无强酸环保型玻璃显影蚀刻一体化溶液，具有以下显著优势：
1. 完全环保：不含氢氟酸、硝酸等强腐蚀性危化品，无重金属添加，符合最严格的环保标准（欧盟RoHS 3.0、中国GB 39731-2020）
2. 高效稳定：显影速率≥3.0μm/min，蚀刻速率10-15μm/min（钠钙玻璃），蚀刻选择比＞18:1
3. 成本极低：采用大宗化工原料，综合成本仅2.2元/kg
4. 操作安全：pH值控制在弱酸性范围（4.2-4.8），对设备无特殊要求
5. 长寿命设计：添加稳定剂体系，使用寿命延长30%
6. 广泛适用性：适用于钠钙玻璃、硼硅玻璃、铝硅玻璃等多种玻璃材质
原料名称 规格要求 作用说明
柠檬酸(C₆H₈O₇·H₂O) 食品级，≥99.5%，白色结晶，水分≤0.5% 主蚀刻剂，温和蚀刻玻璃表面
氨基磺酸(NH₂SO₃H) 工业级，≥99.0%，白色晶体，水分≤0.3% 辅助蚀刻剂，提高蚀刻均匀性
柠檬酸钠(Na₃C₆H₅O₇·2H₂O) 食品级，≥99.0%，白色粉末，pH7.0-8.0 缓冲剂，稳定pH值
葡萄糖酸钠(C₆H₁₁NaO₇) 工业级，≥98.0%，白色粉末，水分≤1.0% 络合剂，防止金属离子沉积
脂肪醇聚氧乙烯醚(AEO-9) 工业级，≥99.0%，无色至微黄色液体 表面活性剂，改善润湿性
聚乙二醇400(PEG-400) 工业级，≥99.0%，无色粘稠液体 渗透剂，促进显影液渗透
苯并三唑(BTA) 工业级，≥99.0%，白色至浅黄色结晶 缓蚀剂，保护金属部件
去离子水 电阻率≥18.2MΩ·cm 溶剂
产品技术指标
项目 技术指标
外观 无色透明液体
pH值(25℃) 4.2-4.8
密度(g/cm³) 1.10-1.15
蚀刻速率(μm/min) 10-15(钠钙玻璃)
显影速率(μm/min) ≥3.0
储存期(月) ≥24
储存与使用方法
储存条件：
室温密封保存，避免阳光直射
塑料桶或不锈钢容器
保质期24个月
使用方法：
1. 前处理：玻璃经碱性清洗→水洗→烘干
2. 涂胶：旋转涂布正性光刻胶，厚度1-3μm
3. 前烘：95℃，10分钟
4. 曝光：UV曝光，能量150-250mJ/cm²
5. 显影蚀刻：
使用原液
温度：25±2℃
时间：2-4分钟
方式：浸渍或喷淋
6. 后处理：水洗→中和→水洗→干燥
主要应用范围
1. 平板显示器玻璃蚀刻
2. 光学玻璃元件加工
3. 玻璃微结构制备
4. 装饰玻璃加工
5. 仪器仪表玻璃刻蚀
包装要求
25kg/PE塑料桶
200kg/PE塑料桶
1000kg/IBC桶
标签注明产品信息
注意事项
1. 操作时佩戴基本防护用品
2. 避免与皮肤长期接触
3. 如溅入眼睛，立即用清水冲洗
4. 废液中和后排放
5. 储存于阴凉处
技术服务：环保玻璃蚀刻显影液技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：环保玻璃蚀刻液配方下一技术：脱墨剂配方
[购买方式]
[返回首页]
|
