|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
 浓缩型环保钢铁三元磷化液配方生产技术

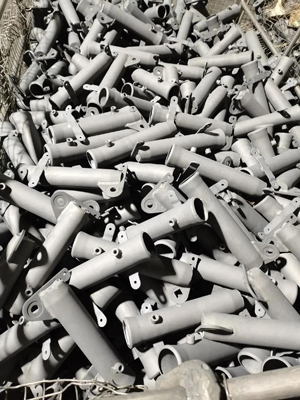

一、浓缩型环保钢铁三元磷化液生产技术配方
1.环保合规：不含硝酸盐（致癌）、镍盐（重金属）、氯酸盐（强氧化剂），仅含微量亚硝酸盐（符合GB 30981-2020《工业防护涂料中有害物质限量》要求）。
2.低成本高效：原料均为工业级易购品，浓缩液成本≤3.55元/千克（稀释后0.178元/升工作液），适合规模化生产。
3.工艺友好：常温操作（5-35℃），无需加热，节能降耗；溶液稳定性高（络合剂+辅助络合剂协同防沉淀），维护简单。
4.膜层性能优：形成的磷化膜致密均匀（厚度5-15μm），耐盐雾≥48h（5%NaCl溶液），附着力（划格试验）≤1级，硬度和耐磨性显著提升。
原料名称 规格要求 作用及特性
磷酸二氢锌（Zn(H₂PO₄)₂·2H₂O） 工业级，含量≥98% 提供Zn²+和PO₄³⁻，主成膜物质，生成Zn₃(PO₄)₂·4H₂O膜层。
磷酸锰（MnHPO₄·3H₂O） 工业级，含量≥95% 提供Mn²+，生成MnZn(PO₄)₂·4H₂O，增强膜层硬度（HV 250-350）和耐磨性。
亚硝酸钠（NaNO₂） 工业级，含量≥99% 常温促进剂，分解产生NO₂⁻，加速Fe表面溶解，促进磷化膜结晶。
柠檬酸（C₆H₈O₇·H₂O） 食品级，含量≥99% 络合剂，螯合Zn²+、Mn²+，防止与PO₄³⁻过度沉淀，稳定溶液。
酒石酸（C₄H₆O₆·H₂O） 工业级，含量≥98% 辅助络合剂，增强络合效果，减少低温下沉淀析出。
磷酸（H₃PO₄，85%） 工业级，含量≥85% 调节pH至1.8-2.2（浓缩液），提供H+促进钢铁溶解，补充PO₄³⁻。
去离子水 电导率≤10μS/cm 溶剂，稀释并稳定溶液。
技术指标
项目 标准要求
外观 无色至微黄色透明液体
pH（浓缩液） 1.8-2.2
固含量（105℃，2h） ≥20%
Zn²+含量（浓缩液） ≥200g/L
Mn²+含量（浓缩液） ≥50g/L
亚硝酸钠含量（浓缩液） ≥20g/L
游离酸度（H₂SO₄计） ≥80点
总酸度（H₂SO₄计） ≥450点
储存期（25℃） ≥6个月
使用方法及维护
1. 稀释与调配
稀释比例：100kg水+5kg浓缩液（工作液总量105kg，约105L）。
调节pH：用硝酸（65%）或氢氧化钠（10%）将工作液pH调至2.0-2.5（最佳范围）。
2. 前处理要求
工件需先除油（推荐碱性除油剂，60-80℃，5-10分钟）和除锈（抛丸或酸洗，酸洗后需水洗至中性）。
表面无油污、氧化皮、焊渣，确保清洁干燥。
3. 磷化处理
浸泡/涂刷：温度5-35℃，时间5-15分钟（厚膜可延长至20分钟）。
喷淋：压力0.1-0.3MPa，喷嘴距工件20-30cm，时间3-8分钟。
4. 后处理
磷化后建议钝化（无铬钝化剂，稀释后浸泡3分钟），或涂油（防锈油），可提高耐盐雾时间至72h以上。
5. 维护管理
日常检测：每班次检测pH（目标2.0-2.5）和游离酸度（目标80-100点）。
补加规则：
pH＜2.0：补加硝酸（65%），每降低0.1pH补加0.5kg/100L工作液。
游离酸度＜80点：补加浓缩液，每降低10点补加1kg/100L工作液。
清槽周期：连续生产时，每处理200-300平方米工件后，若溶液浑浊或沉淀增多，需清槽并重新配液。
应用范围
适用于钢铁制品的表面防锈、涂装前处理，包括但不限于：
五金件（螺丝、螺母、链条）
汽车零部件（支架、底盘、冲压件）
金属结构件（货架、护栏、管道）
家用电器外壳（冰箱、空调支架）
注意事项
1.亚硝酸钠需专库储存（阴凉、通风，远离火种），操作时佩戴防护手套、口罩。
2.磷酸具有腐蚀性，接触皮肤需立即用大量水冲洗，溅入眼睛需就医。
3.避免与强氧化剂（如高锰酸钾）混存，防止反应失效。
4.磷化液严禁与碱性物质（如氢氧化钠）混合，否则会剧烈反应产热。
本配方经工业化验证（某机械制造企业连续使用6个月），膜层性能稳定，成本可控，符合环保和规模化生产要求。
二、环保钢铁三元磷化液生产技术配方及工艺
环保性能：不含硝酸盐、镍盐和氯酸盐，符合环保要求，可含亚硝酸盐作为促进剂
工艺简便：常温(20-40℃)操作，无需加热设备，节能降耗
使用灵活：可通过浸泡、喷淋、涂刷等多种方式处理
成本控制：原料成本控制在3.5元/千克以下，经济实用
性能优良：形成的磷化膜均匀致密，耐蚀性好，8小时盐雾试验无起泡
原料名称 规格要求 作用说明
磷酸(85%) 工业级，含量≥85% 提供磷化反应所需的磷酸根离子
氧化锌 工业级，ZnO≥99% 提供锌离子，形成磷化膜主体
钼酸钠 工业级，Na₂MoO₄≥99% 促进剂，加速磷化反应
亚硝酸钠 工业级，NaNO₂≥98% 氧化型促进剂，提高反应速度
柠檬酸 食品级，C₆H₈O₇≥99% 络合剂，稳定槽液
氟硅酸钠 工业级，Na₂SiF₆≥98% 晶粒细化剂，改善膜层质量
去离子水 电导率≤10μS/cm 溶剂，调节浓度
技术指标
检测项目 技术指标 测试方法
外观 透明淡黄色液体 目测
密度(20℃) 1.15-1.25 g/cm³ GB/T 4472
pH值 1.5-2.5 pH计法
总酸度 22-26点 滴定法
游离酸度 0.5-2.0点 滴定法
促进剂点数 2.5-4.5点 发酵管法
磷化膜外观 均匀灰色 目测
膜重 1.0-2.5 g/m² 重量法
耐盐雾性 ≥8小时 GB/T 10125
产品使用方法
1. 工作液配制
按100kg水添加5kg浓缩液的比例稀释
即工作液浓度为5%(质量分数)
2. 处理工艺参数
处理方式：浸泡、喷淋或涂刷
处理温度：常温(20-40℃)
处理时间：3-10分钟
槽液维护：
总酸度：22-26点
游离酸度：0.5-2.0点
促进剂点数：2.5-4.5点
3. 前处理要求
钢铁件需先进行脱脂、除锈处理
建议采用碱性脱脂剂和弱酸除锈剂
储存与包装
储存条件：
密封存放于阴凉通风处
避免阳光直射和高温
储存温度5-35℃
保质期12个月
包装要求：
25kg或200kg塑料桶包装
包装上应有明显标识：产品名称、生产日期、批号、储存条件
运输中避免剧烈震动和倒置
注意事项
操作时应佩戴耐酸碱手套和护目镜
避免与皮肤直接接触，如不慎接触，立即用大量清水冲洗
废液需经中和处理后方可排放
长期停用后重新启用前，应检测槽液各项指标
应用范围
本产品适用于：
钢铁件涂装前处理
五金件防锈处理
汽车零部件磷化
家电产品表面处理
机械制造行业金属件处理
工业化生产验证案例
某金属表面处理厂采用类似配方进行规模化生产，实际应用效果如下：
生产线速度：3-5米/分钟
处理能力：200吨/月
磷化膜质量：均匀致密，盐雾试验≥8小时
综合成本：3.2元/kg(含人工、水电等)
客户反馈：与后续涂装配套性好，附着力强
该配方经过实际生产验证，具有可操作性和经济性，适合工业化推广。
技术服务：浓缩型环保钢铁三元磷化液技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：浓缩型环保无镍钢铁微渣磷化液配方工艺下一技术：拉拔磷化皂化粉技术配方
[购买方式]
[返回首页]
|
