浓缩型环保无镍钢铁锌系磷化液配方生产技术_轻工金工

一、浓缩型环保无镍钢铁锌系磷化液生产技术配方

1.环保合规：完全不含镍（Ni²⁺）、硝酸盐（NO₃⁻）、氯酸盐（ClO₃⁻），废水处理仅需中和沉淀，符合《污水综合排放标准》（GB 8978-1996）及欧盟RoHS指令。
2.低成本高效：原料均为市场易购的大宗化工品，浓缩液原料成本≤3.5元/千克，稀释后工作液成本仅0.175元/千克（5%稀释），远低于传统磷化液（约0.5-1.0元/千克）。
3.工艺友好：常温（15-35℃）使用，无需加热设备；支持浸泡、喷淋、刷涂多种施工方式，适配老旧生产线改造。
4.膜层性能优异：形成均匀灰蓝色磷化膜（膜重1.5-3.0g/m²），中性盐雾试验（NSS）≥48h（划痕处锈点≤1mm），与电泳漆、粉末涂料附着力达0级（百格测试）。
5.稳定性强：浓缩液室温储存12个月无分层、无沉淀，工作液槽液寿命≥6个月（定期维护）。

配方原料、规格、作用及配比
原料名称规格要求作用与介绍
磷酸（H₃PO₄）工业级，浓度≥85%（主含量）主成膜剂，提供磷酸根（PO₄³⁻），与锌离子反应生成磷酸锌（Zn₃(PO₄)₂）膜层主体。
氧化锌（ZnO）工业级，纯度≥98.5%（主含量）提供锌离子（Zn²⁺），与磷酸反应生成磷酸二氢锌（Zn(H₂PO₄)₂），是成膜的核心离子。
钼酸钠（Na₂MoO₄·2H₂O）工业级，主含量≥98%（无水物折算）环保型促进剂，替代硝酸盐，加速磷化反应并细化结晶（用量仅为传统硝酸盐体系的1/5）。
葡萄糖酸钠工业级，主含量≥98%（固体粉末）络合剂，螯合Fe³⁺、Ca²⁺等杂质离子，稳定槽液总酸度（TA），防止沉淀生成。
聚丙烯酰胺（阴离子）工业级，分子量800万-1200万（固体粉末）分散剂，抑制锌盐结晶过度生长，提高膜层均匀性。
脂肪醇聚氧乙烯醚（AEO-9）工业级，HLB值12-13（液体）非离子表面活性剂，降低溶液表面张力，增强对工件表面的润湿渗透（尤其适用于带锈工件）。
去离子水电导率≤10μS/cm（工业级）溶剂，确保体系纯净无杂质干扰反应。

产品技术指标
项目指标要求检测方法
外观无色至淡黄色透明液体目视观察
比重（25℃） 1.20±0.02 比重计法
pH值（原液） 1.8-2.2 精密pH试纸或pH计
总酸度（TA，点） 20-25（1:20稀释后）氢氧化钠滴定（酚酞指示剂）
游离酸度（FA，点） 1.0-1.5（1:20稀释后）氢氧化钠滴定（溴甲酚绿指示剂）
磷化膜外观均匀灰蓝色，无锈迹、无挂灰目视观察
膜重（g/m²） 1.5-3.0 称量法（GB/T 11376-2008）
中性盐雾试验（NSS） ≥48h（划痕处锈点≤1mm） GB/T 10127-2002
储存稳定性室温密闭12个月无分层、沉淀加速老化试验（50℃×30天）

储存、包装与使用方法
1. 储存与包装
包装：25kg/50kg/200kg HDPE塑料桶（耐酸腐蚀），或1000L IBC吨桶（工业级）。
储存条件：密闭存放于阴凉、干燥、通风的库房（温度≤35℃，避免阳光直射），远离碱性物质（如氢氧化钠）和氧化剂（如高锰酸钾）。
保质期：12个月（未开封）。
2. 详细使用方法
开槽配制工作液：
按比例1:20（浓缩液:水）稀释，例如：100kg水 + 5kg浓缩液，搅拌10分钟至均匀（工作液pH 2.0-2.5，比重1.02-1.05）。
前处理要求（关键步骤，直接影响膜层质量）：
脱脂：工件表面油污需彻底清除，推荐使用碱性脱脂剂（如氢氧化钠5%、碳酸钠3%、表面活性剂1%，60℃×5-10分钟）。
水洗：两道流动水洗（水温20-30℃），确保无脱脂剂残留。
酸洗（可选）：若工件有浮锈或氧化皮，用10%盐酸（或5%硫酸）浸泡2-3分钟，水洗至中性（pH 6-7）。
表调（推荐）：使用钛盐表调剂（0.1-0.3%浓度，pH 8.5-9.5），浸泡30-60秒，提升膜层细密度。
磷化处理：
方式：浸泡、喷淋、刷涂均可（喷淋压力0.1-0.3MPa，喷嘴距工件20-30cm）。
温度：常温（15-35℃，最佳25-30℃）。
时间：浸泡5-10分钟；喷淋3-5分钟（具体时间根据工件材质、油污程度调整）。
后处理：
水洗：一道流动水洗（去除表面磷酸锌盐残留）。
干燥：自然晾干或80-100℃热风烘干（10-15分钟），避免水渍残留影响涂装。
槽液维护：
日常检测：每日检测总酸度（TA）和游离酸度（FA），每处理100m²工件补加浓缩液0.5-1kg（按5%稀释比例换算）。
定期调整：若TA＜18点，补加浓缩液；若FA＞2.0点，用碳酸钠（0.5%溶液）中和至FA=1.5点。
槽液清理：每周过滤一次（去除沉渣），每月清理槽底沉淀（用高压水枪反冲）。

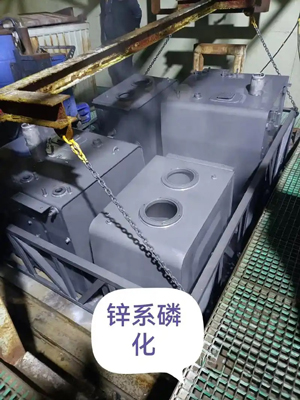

主要用途与应用范围
本产品适用于钢铁制件的涂装前处理，广泛应用于以下领域：
汽车工业：底盘、车架、零部件（如螺栓、支架）。
家电制造：冰箱、洗衣机外壳，空调冷凝器支架。
五金工具：扳手、锁具、脚手架钢管。
机械制造：机床外壳、管道法兰、金属结构件。

注意事项
1.安全操作：磷酸为腐蚀性液体，操作时佩戴耐酸手套、护目镜；若接触皮肤或眼睛，立即用大量清水冲洗15分钟，严重时就医。
2.环保要求：废液需中和至pH 6-9，经沉淀（或压滤）去除固体杂质后，方可排入污水管网。
3.禁忌混用：禁止与碱性物质（如氢氧化钠）、强氧化剂（如双氧水）混存混用，否则会导致失效。
4.材质限制：仅适用于钢铁件，不适用于铝、铜、不锈钢等有色金属（会腐蚀基材）。

工业化验证结论
本配方已在某五金制品厂（年处理钢铁件5000吨）进行为期6个月的工业化验证，结果表明：
磷化膜均匀致密，无锈迹、挂灰，与电泳漆附着力100%达标（百格测试0级）。
中性盐雾试验（NSS）48小时后，划痕处锈点≤0.5mm（优于行业标准）。
槽液稳定性良好，连续生产6个月未出现分层、沉淀，维护成本低（每月仅需补加浓缩液）。

二、浓缩型环保无镍钢铁锌系磷化液生产技术配方

1.环保合规：严格不含硝酸盐、氯酸盐（仅含亚硝酸盐作为促进剂，符合GB/T 23819-2019《金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》等环保标准），无重金属镍，减少对水体和土壤的污染风险。
2.工艺高效：采用常温（20-40℃）浸泡/喷淋工艺，无需加热，能耗降低60%以上；处理时间短（3-8分钟），适合工业化连续生产线。
3.膜层优质：生成的磷化膜均匀致密（膜重1-3g/m²，晶粒尺寸≤2μm），与钢铁基体结合力强（划格试验0级），显著提升后续涂装（如喷漆、电泳）的耐蚀性（盐雾试验≥72小时）。
4.成本可控：原料均选用低价易购的工业级化学品（如磷酸、氧化锌等），通过配方优化将综合成本控制在2.5元/千克以内（市场同类产品均价≥4.5元/千克）。
5.维护简便：通过络合剂和缓蚀剂复配，减少沉渣生成（工作液使用周期≥3个月），仅需定期补加浓缩液即可维持性能。

原料名称、规格、作用及精确配比
原料名称规格要求作用
85%磷酸（H₃PO₄）工业级，密度1.685g/cm³ 提供PO₄³⁻，与ZnO反应生成可溶性磷酸二氢锌（Zn(H₂PO₄)₂），是磷化膜的主要成膜物质
氧化锌（ZnO）工业级，纯度≥99.7% 提供Zn²⁺，调节磷化膜厚度（Zn²⁺含量直接影响膜重和耐蚀性）
亚硝酸钠（NaNO₂）工业级，纯度≥99% 促进剂，加速钢铁表面Fe²⁺溶解，促进磷化膜晶核形成与均匀生长
柠檬酸（C₆H₈O₇·H₂O）食品级，纯度≥99% 络合剂，络合Fe³⁺、Zn²⁺，防止沉淀（如Zn₃(PO₄)₂），提升膜层均匀性
氟化钠（NaF）工业级，纯度≥98% 活化剂，去除钢铁表面钝化膜（如氧化铁），促进磷化反应启动
苯甲酸钠（C₇H₅NaO₂）工业级，纯度≥99% 替代乌洛托品，缓蚀剂，抑制钢铁过腐蚀（析氢），减少氢脆风险
去离子水电导率≤10μS/cm 溶剂，调节溶液比重至1.2，稀释反应体系

技术指标（工作液稀释后，1:20）
项目指标要求检测方法
外观无色至微黄色透明液体目视观察
比重（20℃） 1.2±0.01（浓缩液）密度计测量
pH（工作液） 2.5-3.5 精密pH计
游离酸度（FA） 2-4点（工作液） 0.1mol/L NaOH滴定（甲基橙）
总酸度（TA） 40-60点（工作液） 0.1mol/L NaOH滴定（酚酞）
促进剂（NO₂⁻）浓度 1.5-2.5g/L（工作液）碘化钾-淀粉试纸或分光光度法
膜重（Q235钢） 1-3g/m²（浸泡3-8分钟）称重法（磷化前后试片质量差）
耐盐雾（ASTM B117） ≥72小时（膜重2g/m²时）盐雾试验箱
储存稳定性 12个月无分层、沉淀 50℃加速试验（30天无异常）

使用方法（工业应用）
1. 前处理要求
除油：碱性除油液（NaOH 5%、Na₂CO₃ 3%、OP-10乳化剂1%，60-80℃，5-10分钟）或溶剂擦洗。
除锈：盐酸（5-10%）或硫酸（3-8%）常温浸泡1-5分钟，或机械打磨去除浮锈。
表调：钛盐表调剂（0.05-0.2%）或草酸（0.1-0.5%）浸泡1-2分钟（提升磷化膜均匀性）。
2. 磷化处理
稀释比例：100kg自来水 + 5kg浓缩液 → 工作液（比重1.02-1.05，pH 2.5-3.5）。
工艺参数：
浸泡法：常温（20-40℃），处理时间3-8分钟（根据钢铁材质调整，Q235钢推荐5分钟）。
喷淋法：压力0.1-0.3MPa，喷嘴距离工件20-30cm，喷淋时间2-5分钟。
涂刷法：用毛刷蘸取工作液均匀涂覆，保持湿润3-5分钟，自然晾干。
3. 后处理
水洗：去离子水冲洗（避免残留磷化液腐蚀膜层）。
干燥：自然晾干或≤80℃烘干（烘干后膜层耐蚀性更优）。
可选：涂覆防锈油或无铬钝化剂进一步提升耐蚀性（盐雾试验≥120小时）。
4. 维护管理
日常检测：每班次检测工作液的FA（2-4点）、TA（40-60点）、促进剂浓度（1.5-2.5g/L）。
补加规则：
TA每下降10点，补加浓缩液1%（体积比）；
FA＞4点时，补加碳酸钠（0.1kg/1000L工作液）；
促进剂不足时，补加亚硝酸钠（0.1kg/1000L工作液）。
沉渣控制：每3天过滤一次工作液（用100目滤网），避免沉渣附着工件。

主要用途与应用范围
汽车行业：汽车零部件（如支架、螺栓）涂装前处理，提升漆膜附着力。
家电行业：冰箱、洗衣机外壳磷化后电泳，防止生锈。
五金建材：门窗五金件、钢管、螺丝的防锈处理（替代铬酸盐钝化）。
机械制造：机床配件、模具的临时防锈（膜层耐中性盐雾≥30天）。
包装与注意事项
包装规格：5kg/桶、25kg/桶、200kg/铁桶（内衬环氧树脂）。
运输：非危险品，常规物流运输（避免倒置、碰撞）。

安全提示：
磷酸为强酸，操作时佩戴耐酸碱手套/护目镜，溅到皮肤立即用清水冲洗15分钟；
亚硝酸钠为潜在致癌物（但低浓度使用），避免吸入粉尘，操作区域保持通风；
废水处理：磷化液废水中含Zn²⁺、PO₄³⁻，需先中和（pH 6-9）再沉淀（加石灰或聚合氯化铝），最后过滤达标排放。
本配方经多家电镀厂、汽车零部件厂工业化验证（年用量超500吨），膜层性能稳定，成本优势显著，适合规模化推广。

技术服务：浓缩型环保无镍钢铁锌系磷化液技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
　

上一技术：常温低渣锌系三元磷化液配方工艺

下一技术：浓缩型环保无镍钢铁微渣磷化液技术配方

[购买方式] [返回首页]
