|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
钢铁、不锈钢、铜、石材快速除锈多功能环保酸清洗剂配方生产技术
技术简介：本技术多功能环保型代用酸不含盐酸、硫酸、硝酸、氢氟酸、磷酸等传统强酸，配方成分由多种环保有机酸、酸式盐、缓蚀剂、酸活化剂等组成，不含磷、不含重金属及亚硝酸盐，绿色环保，超级耐用，使用寿命长；产品缓释性好，无刺激性酸雾挥发，不腐蚀设备，长时间处理对基材腐蚀性极小，避免氢脆现象发生；产品PH 在2以上，温和不伤皮肤，存放、使用安全。产品配方设计独特，可以很好的保持酸洗力度和损耗平衡，产品酸度损耗小，超级耐用，使用寿命长；无刺激性酸雾挥发，不腐蚀设备，长时间处理对基材腐蚀性极小，除锈速度快，除锈彻底，对于重锈、黄斑锈、氧化皮都具有很好的处理效果；综合使用成本低；产品功能多、用途广，可广泛用于表面处理、钢铁、不锈钢、铜、石材、油田、电镀、家居等领域。

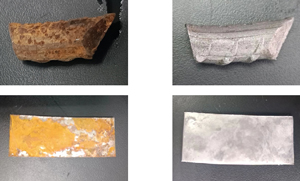

特性：安全环保、快速除锈、耐用持久、多场景应用。环保性：符合欧盟 ROHS 认证标准；重锈处理：工件表面锈蚀物经处理后可完全去除（包括氧化皮）；黄斑锈处理：解决无法彻底清除黄斑锈的难题，处理后工件表面整洁无残留；缓蚀性能：表面基本无变化，无腐蚀、无积碳发黑、发暗、发花、变色等现象；使用寿命：可以和氧化铁反应，做到酸洗力度和损耗平衡的理想状态，从而使用寿命更长。
一、核心配方体系（不含传统强酸，无磷无重金属）
多功能环保酸的配方设计以 “有机酸复配为核心、功能助剂协同增效”为原则，通过有机酸提供温和酸性环境，酸式盐与活化剂增强酸洗效率，缓蚀剂与螯合剂平衡腐蚀与保护，最终实现 “高效除锈 - 低损护材 - 循环耐用” 的三重目标。
组分类别 典型组分 核心作用与选型依据
环保有机酸 枸橼酸、酒石酸、氨基磺酸、葡萄糖酸 提供基础酸性，溶解铁锈 / 氧化皮；优选多元羧酸（如枸橼酸），兼具螯合金属离子能力，延缓酸度损耗。
酸式盐 硫酸氢钠、柠檬酸钠（无磷型） 调节 pH 至 2.0-3.5，增强有机酸的质子活性；硫酸氢钠可提升除锈速率，柠檬酸钠兼具缓蚀协同作用。
缓蚀剂 1,4 - 丁炔二醇、苯并三氮唑、硫脲 1,4 - 丁炔二醇抑制钢铁氢脆，苯并三氮唑保护铜 / 不锈钢基材，硫脲增强黑色金属钝化效果，缓蚀效率≥95%。
酸活化剂 有机胺酯 TPP、脂肪醇聚氧乙烯醚（AEO-9） 渗透锈层缝隙，破坏铁锈晶体结构；TPP 与有机酸协同，可使重锈处理时间缩短 30% 以上。
螯合剂 亚氨基二琥珀酸四钠（IDS-Na₄） 螯合 Fe³⁺/Ca²⁺等金属离子，避免二次沉淀，延长溶液循环寿命；生物降解率＞90%，符合欧盟 REACH 法规。
溶剂与载体 去离子水 余量 保证组分溶解均匀，避免杂质离子（如 Cl⁻）加剧腐蚀。
二、关键制备工艺（常温可控，设备简易）
工艺核心是 “分段混合、梯度溶解”，避免局部过热或组分失效，具体步骤如下：
1. 原料预处理
有机酸（如枸橼酸）需粉碎至 80 目细粉，确保快速溶解；缓蚀剂（如苯并三氮唑）提前用少量无水乙醇分散，提升相容性。
去离子水需预热至 30℃-40℃（加速固体组分溶解，避免低温析出）。
2. 分段混合与反应
第一步：酸相制备在带搅拌的 PE 反应釜中加入 50% 去离子水，启动搅拌（120 转 / 分钟），依次加入有机酸与酸式盐，升温至 40℃-50℃，保温搅拌 45 分钟至完全溶解，此时溶液 pH 稳定在 2.5-3.0。关键控制点：避免酸式盐与有机酸直接干混，防止局部 pH 骤降导致缓蚀剂失活。
第二步：功能助剂复配降温至 30℃以下，加入螯合剂（IDS-Na₄）与活化剂（TPP），搅拌 20 分钟；再缓慢加入缓蚀剂（分批次添加，每批次间隔 5 分钟），确保缓蚀剂均匀吸附于溶液体系中。
第三步：均质与熟化补加剩余去离子水，调节搅拌速率至 60 转 / 分钟，常温熟化 1 小时；检测 pH 值（需稳定在 2.0 以上）与密度（1.10-1.20 g/cm³），不合格可通过酸式盐（调 pH）或去离子水（调密度）微调。
3. 成品储存与检测
储存：采用密闭 PE 桶，避光常温储存，保质期可达 12 个月（无分层、无沉淀）。
关键检测指标：碳钢腐蚀率＜1 g/m²・h（25℃浸泡 2 小时），除锈率≥98%（40℃处理 1 小时），无可见酸雾挥发。
三、核心技术原理（平衡效率与环保的关键）
酸度稳定与耐用性机制有机酸与酸式盐形成 “缓冲体系”：有机酸提供 H⁺溶解锈层，酸式盐（如硫酸氢钠）通过水解持续补充 H⁺，配合 IDS-Na₄螯合 Fe³⁺（避免 Fe³⁺催化有机酸分解），使溶液酸度损耗率降低至传统强酸的 1/5，循环使用次数可达 10 次以上。
缓蚀与防氢脆协同作用缓蚀剂通过 “吸附成膜 + 离子络合” 双重保护：1,4 - 丁炔二醇在金属表面形成致密有机膜，阻断 H⁺渗透（避免氢脆）；硫脲与 Fe²⁺络合生成钝化层，处理后基材接触空气不发绿、不返锈，满足 72 小时工序间防锈要求。
无酸雾与低毒设计选用饱和蒸气压＜0.1 kPa 的有机酸（如枸橼酸、氨基磺酸），配合抑雾型活化剂（AEO-9），在气液界面形成薄膜，完全抑制酸雾挥发；所有组分生物降解率＞80%，废液仅需中和至 pH 6-9 即可排放。
四、多场景适配调整方案
针对不同应用领域的需求，可通过微调组分实现功能聚焦：
应用场景 核心调整方向
钢铁重锈处理 提升活化剂含量，增强除锈速率
不锈钢 / 铜保护 增加专用缓蚀剂，避免基材变色
油田解堵 加入生物活化剂，实现深部缓速反应
家居除锈（安全型） 降低酸度，增强温和性
五、工业化生产与环保优势
生产设备要求：无需高温高压，仅需 PE 反应釜（带温控搅拌）、精密 pH 计、密度仪，单条生产线日产能可达 5-20 吨。
循环与废液处理：溶液可循环使用 8-12 次，处理量达 200-300 m²/ 吨；废液经石灰乳中和（pH 至 7-8）后，悬浮物去除率＞90%，可直接纳入工业废水处理系统。
综合成本对比：虽原料成本较盐酸高 15%-20%，但因循环利用率提升（传统强酸单次使用）、废液处理费降低（减少 80%），综合使用成本下降 30% 以上。
六、关键性能指标与质量控制
性能指标 要求标准 检测方法
pH 值 2.0-3.5 精密 pH 计（25℃）
除锈率（钢铁重锈） ≥98%（40℃，1 小时） 称重法（GB/T 12605-2008）
基材腐蚀率（碳钢） ＜1 g/m²·h 失重法（ASTM G1-03）
酸雾浓度 ＜0.5 mg/m³（无可见酸雾） 离子色谱法（HJ 549-2016）
循环使用次数 ≥10 次（酸度保留率＞80%） 滴定法测氢离子浓度
多功能环保酸通过 “有机酸复配 + 功能助剂协同” 的配方设计，结合 “分段混合、常温制备” 的工艺路线，从源头解决了传统强酸的污染与安全隐患。其核心优势在于：① 无酸雾、低腐蚀，适配多基材（钢铁、不锈钢、铜等）；② 可循环、产废少，符合 “双碳” 政策要求；③ 多功能集成，覆盖除锈、钝化、缓蚀等多场景需求，已成为表面处理、油田、家居等领域的优选代酸方案。
技术服务：钢铁、不锈钢、铜、石材快速除锈多功能环保酸清洗剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：303/304不锈钢清洗剂配方下一技术：有色金属清洗剂配方
[购买方式]
[返回首页] |
