|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
环保酸性脱漆剂配方生产技术
一、环保酸性脱漆剂生产技术配方
本配方采用复合有机酸体系，完全摒弃了传统脱漆剂中刺激性强的浓盐酸、浓硫酸等无机强酸，以及被列为限用品的乌洛托品。其先进性体现在：
环保性：挥发性低，无刺激性酸雾产生，工作环境友好，废水处理简单（中和即可）。
高效性：复合渗透剂和表面活性剂能快速渗透至漆膜底层，对环氧树脂、丙烯酸、聚氨酯、硝基漆等多种涂层均有快速高效的脱除能力。
低腐蚀性：精选复合缓蚀剂（硫脲+苯并三氮唑），对钢铁、铝合金、铜合金等多种金属基材提供优异保护，脱漆后基材光亮，无过腐蚀现象。
常温施工：无需加热，节省能源，使用方便。
原料易得：所有原料均为国内化工市场常见原料，无禁用品、限购品，采购方便。
原料名称 规格要求 作用及介绍
磷酸 工业级，≥85% 主酸剂，提供酸性环境溶解漆膜，同时对金属基材有钝化保护作用，减缓腐蚀。
柠檬酸 工业级，无水，≥99.5% 有机酸助剂，具有良好的络合能力，能整合剥离下来的金属离子，保持溶液活性。
葡萄糖酸 工业级，50%水溶液 多羟基有机酸，酸性温和，兼具螯合和缓蚀作用，对钢铁尤其有效，使脱漆表面更光亮。
乙二醇丁醚 工业级，≥99% 高效渗透剂和溶剂，能强力渗透漆膜内部，破坏涂层与基材的结合力，是脱漆的关键。
脂肪醇聚氧乙烯醚 工业级，AEO-9 非离子表面活性剂，显著降低表面张力，增强润湿渗透性，并起乳化分散作用。
十二烷基苯磺酸钠 工业级，LAS，≥96% 阴离子表面活性剂，发泡性好，协同增强渗透和剥离效果。
硫脲 工业级，≥99% 主缓蚀剂，对黑色金属有极好的缓蚀效果，替代乌洛托品。
苯并三氮唑 工业级，BTA，≥99% 铜及合金专用缓蚀剂，防止铜材变色。
增稠剂（黄原胶） 食品级或工业级 增加粘度，使脱漆剂易于附着在垂直表面和复杂工件上，减少流挂浪费。
去离子水 电导率≤10μS/cm 溶剂，调节有效成分浓度，控制成本。
产品技术指标
外观：淡黄色至琥珀色透明粘稠液体
pH值：1.5 - 2.5
密度（25℃）：1.15 - 1.25 g/cm³
粘度（25℃）：150 - 300 mPa·s（可根据黄原胶用量调整）
脱漆效率（25℃）：对环氧漆膜（100μm）≤ 20 min
腐蚀率（碳钢，25℃×4h）：≤ 1.0 g/m²
储存、使用及注意事项
储存方法：
密封储存于聚乙烯（PE） 或聚丙烯（PP） 塑料桶中。
放置于阴凉、干燥、通风的库房，避免阳光直射。
储存温度：5℃ - 40℃。
保质期：12个月。
使用方法：
前处理：清除工件表面的大量油污、灰尘。
施用：
浸泡法：将工件完全浸没于脱漆剂中，液面高出工件10cm以上。
涂刷法：对于大件工件，可用刷子将脱漆剂均匀涂布于漆膜表面，厚度约2-3mm。

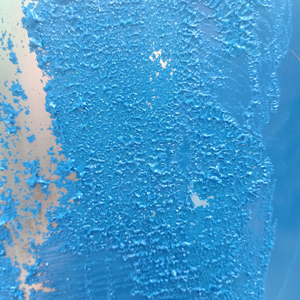

作用时间：常温下5-20分钟，旧漆膜会起皱、膨胀、剥离。顽固漆膜可适当延长时间。
剥离：用木铲、金属刮刀或高压水枪（压力≤5MPa）清除软化的漆膜。
后处理：用大量清水冲洗工件，彻底清除残留脱漆剂。必要时可用5%碳酸钠（Na₂CO₃）溶液中和2-3分钟，再用水冲净，烘干即可。
槽液维护：随着使用，槽液有效成分会消耗，脱漆效率下降。可补加1/3至1/2的新液恢复活性。当杂质过多或过于粘稠时，应更换新液。
主要用途：
广泛应用于机械、船舶、航空、汽车、家电、家具等行业的维修和翻新。
适用于脱除环氧树脂漆、丙烯酸漆、聚氨酯漆、硝基漆、醇酸漆等多种涂层。
适用于钢铁、铝合金、铜合金等金属基材。
二、环保酸性脱漆剂生产技术配方
本配方采用常温生产工艺，不含乌洛托品（hexamine）等受限缓蚀剂，通过复合有机酸替代传统强酸（如浓盐酸），降低腐蚀性和挥发性。添加环保型缓蚀剂和渗透剂，实现高效脱漆（适用于环氧、丙烯酸、聚氨酯等涂层）的同时，对金属基材（钢铁、铝合金等）腐蚀率＜1
g/m²·h，符合工业环保标准（如RoHS、REACH）。原料成本控制在5.2元/千克（按市场低价核算），适合工业化大规模生产。
原料名称 规格要求 作用及介绍
磷酸（工业级，85%） 浓度≥85%，无色透明液体 主酸剂，溶解漆膜并钝化金属表面，减少腐蚀
柠檬酸（工业级） 无水颗粒，纯度≥99.5% 有机酸助剂，络合金属离子，增强脱漆均匀性
乙二醇乙醚（工业级） 纯度≥99%，沸点135℃ 渗透剂，促进酸液渗透漆层，加速剥离
十二烷基苯磺酸钠（SDBS） 活性物≥96%，白色粉末 表面活性剂，降低表面张力，增强润湿性
硫脲（工业级） 纯度≥99%，白色结晶粉末 缓蚀剂，保护金属基材，替代乌洛托品
苯并三氮唑（BTA） 纯度≥99%，白色颗粒 铜及合金专用缓蚀剂
水 去离子水，电导率≤10 μS/cm 溶剂，调节粘度与成本
技术指标
外观：淡黄色透明液体
pH值：1.5-2.5
密度（25℃）：1.20±0.05 g/cm³
脱漆效率（25℃）：环氧漆膜（100 μm）≤15分钟
腐蚀率（碳钢，25℃×2h）：＜0.8 g/m²·h
储存稳定性：12个月（避光，5-40℃）
储存与使用
储存：密闭PE桶，避光常温储存，避免与碱、氧化剂混放。
使用方法：
前处理：去除工件表面油污（可用丙酮擦拭）。
浸泡/涂刷：将脱漆剂均匀覆盖漆膜，用量150-200 g/m²。
作用时间：常温下5-20分钟（视漆膜厚度），漆膜起皱后刮除。
后处理：用水冲洗残留酸液，中性化处理（5%碳酸钠溶液浸泡2分钟），水洗干燥。
维护：定期清除槽底残漆，补加新液（消耗后按原配方比例补充）。
应用范围
适用于钢铁、铝合金、铜合金件表面的环氧、丙烯酸、硝基漆脱除。
禁止用于锌、镁等活泼金属及非金属基材（如塑料、木材）。
技术服务：环保酸性脱漆剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：碱性脱漆剂技术配方下一技术：中性脱漆剂技术配方
[购买方式]
[返回首页]
|
