|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

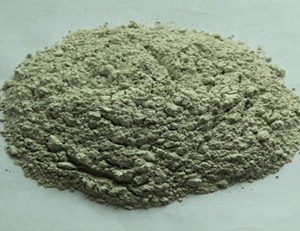

 煤矿充填、封堵和加固用硅酸盐注浆材料生产技术
一、技术概述
煤矿充填、封堵和加固用硅酸盐注浆材料为无机水泥基双组份干粉注浆体系，分为A、B双独立粉料组分，搭配功能改性添加剂，属于新一代矿山、隧道、岩土、市政专用堵漏充填加固材料。产品整体为全无机体系、不燃无毒、无树脂、无挥发性物质，生产与施工安全环保。
本产品核心技术为硫铝酸盐快速钙矾石结晶体系：A、B组分单独加水可形成24小时超长稳定浆液，满足长距离泵送、间歇施工、井下储存；双液在孔口精准混合后快速发生水化反应，生成针柱状钙矾石三维网状结构，实现快速凝结、微膨胀、高强度固结、无收缩开裂，后期强度持续增长，固结体密实、抗渗、耐老化、抗酸碱。
产品分为三大体系：大范围充填堵水型、轻质隔热加固型、多功能增强渗透添加剂，可覆盖所有井下注浆、围岩加固、空洞充填、密闭堵漏、隔音隔热工程场景。
二、产品优点
超长可泵期：单组份浆液稳定时间≥24h，不沉降、不析水、不提前凝固，适合长距离输送、多点位间歇注浆。
速凝可控、窗口期宽：混合浆液初凝5~30min可调，可根据工程温度、水压、裂隙大小精准调控凝结速度。
微膨胀抗收缩：水化生成大量钙矾石结晶+膨胀组分补偿，固结体不收缩、不开裂、不脱空，封堵密实度极高。
全A级不燃、耐高温：全部无机矿物原料，无可燃有机成分，阻燃等级达到GB8624 A级不燃，适用于煤矿、隧道防火密闭工程。
高渗透、高密实：搭配添加剂可大幅提升微细裂隙渗透能力，封堵微米级渗水通道，堵水效果持久。
低温施工性能优异：硫铝酸盐基材低温不休眠，冬季、井下低温环境可正常凝结、正常上强度。
无毒环保、无腐蚀污染：无甲醛、无树脂、无有毒挥发物，废水废渣可常规处理，符合矿山环保要求。
强度稳步增长、长期稳定：早期钙矾石快速定型，后期C-S-H凝胶持续致密，固结体耐风化、耐水浸、不粉化。
三、主要成分
A组分核心成分
以硫铝酸盐水泥熟料、铝酸盐水泥熟料为核心胶凝基材，提供快速水化、早期结晶、强度基础；搭配硼酸缓凝体系实现24h单液稳定；钠基膨润土提供触变抗沉性能；
B组分核心成分
以硬石膏、半水石膏为硫酸根供给主体，保障钙矾石持续生成；生石灰构建强碱性水化环境；碳酸锂高效促凝、精准控时；
特种添加剂主要成分
由活性粉煤灰、纳米二氧化硅、元明粉、甲酸钙、萘系减水剂、柠檬酸、三乙醇胺、PAM、膨润土复合而成，兼具早强、减水、渗透、致密、稳浆、抗析水多重功能，是注浆材料性能升级的核心改性助剂。
四、技术优势
单液24小时超稳技术：独家硼酸+膨润土复配体系，彻底解决普通水泥浆、双液浆易沉淀、易堵管、不可长时间储存的痛点。
钙矾石可控结晶技术：石膏+生石灰+碳酸锂三元触发体系，凝结时间精准可调，适配淋水、干洞、低温、高温复杂工况。
轻质A级不燃保温技术：闭孔微珠复合体系，导热系数极低，同时满足加固、隔热、隔音、防火多重需求。
二次火山灰增强技术：可在水泥基内部生成二次凝胶，封堵微孔隙，强度提升25%以上，抗渗性大幅提升。
高水灰比成型技术：可在2.5:1~8:1超高水灰比条件下正常固结，流动性极佳，适合远距离空洞充填。
零收缩密实成型技术：结晶膨胀+化学膨胀双重补偿，彻底解决普通注浆材料收缩脱空、复渗问题。
五、技术参数
充填型技术参数
干粉细度：200目筛余≤5%
单浆液可泵时间：≥24h
混合浆液初凝时间：5~30min可调
适用水灰比：2.5:1~8:1
配比：A:B=1:1（重量）
8h抗压强度：＞0.3MPa
24h抗压强度：＞0.50MPa
7d抗压强度：＞0.75MPa
燃烧性能：A级不燃
储存期：干燥环境2个月
加固型技术参数
干粉细度：200目筛余≤5%
单浆液可泵时间：≥24h
混合浆液初凝时间：5~15min可调
适用水灰比：2.5:1~5:1
湿密度（3:1水灰比）：1.20~1.40g/cm³
干密度：0.8~1.2g/cm³
24h抗压强度：≥0.6MPa
7d抗压强度：≥1.5MPa
7d自由膨胀率：≥0.5%
导热系数：≤0.12W/(m·K)
氧指数：≥45
燃烧性能：A级不燃
特种添加剂技术参数
外观：棕灰色粉末
细度：200目筛余≤5%
水分：≤2%
pH值：7~9（中性偏碱）
推荐掺量：0.5%~1.5%
7d强度提升率：≥25%
2h析水率：≤3%
储存期：≥6个月
六、施工工艺
浆液配制
A、B组分分开独立配浆，严禁干粉提前混合。先加水、后加粉，低速搅拌4~5min至完全均匀、无结块、无干粉团聚。加固型必须使用低速搅拌，防止轻质骨料破碎失效。
注浆配比与压力
A、B浆液按1:1等重量比/等体积比同步泵送；充填型注浆压力0.35~0.40MPa；加固型注浆压力0.3~0.5MPa。浆液在孔口混合器瞬间混合，随即注入围岩/空洞区域。
施工控制要点
注浆作业必须在浆液初凝时间的2/3时间段内完成；淋水工况提前试配调快凝结时间；施工结束立即清水冲洗管路与混合器，防止钙矾石结晶堵管。
添加剂使用方法
充填型推荐掺量1.0%、加固型推荐掺量0.8%，在A组分干粉生产阶段预混加入；现场水泥-水玻璃双液浆按水泥重量1.0%~1.5%干混加入，可显著提升渗透性与固结强度。
七、适用范围
充填型适用场景
煤矿、非煤矿山采空区大范围空洞充填、巷道超挖空间回填
井下巷道淋水封堵、顶板渗水治理、围岩密闭堵水
巷道防漏风、防火密闭充填、空洞塌腔回填找平
隧道超大空洞、松散层大面积充填工程
加固型适用场景
破碎围岩、松散煤层、顶板煤岩体补强加固
隧道浅层围岩加固、边坡岩土固结治理
井下巷道隔热保温、隔音降噪充填
市政基坑、人防工程、防火隔热充填加固
需要A级防火、轻质保温、抗裂补强的所有注浆工程
添加剂适用场景
所有水泥基单液注浆、水泥-水玻璃双液注浆系统改性
微细裂隙渗透注浆、低渗透岩层补强堵漏
需要提升强度、降低析水、减少收缩、提高耐久性的注浆工程
技术服务：煤矿充填、封堵和加固用硅酸盐注浆材料技术资料费320元，含原料配方、生产工艺等，技术配方工艺实用，提供技术售后支持。
上一技术：煤矿充填密闭用酚醛树脂发泡材料生产技术
下一技术：煤矿喷涂堵漏风聚氨酯泡沫材料生产技术
[购买方式]
[返回首页] |
