|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

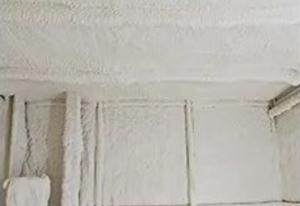

 煤矿喷涂堵漏风聚氨酯泡沫材料生产技术
一、技术概述
本技术产品为矿用双组分阻燃抗静电聚氨酯喷涂泡沫封堵材料，由A组分多元醇复合体系与B组分改性聚合MDI体系组成，采用全水环保发泡、双阻燃协同、双相抗静电、低放热改性成熟配方工艺，属于煤矿井下专用防灭火、堵漏风、瓦斯封堵、围岩封闭高分子新材料。
产品通过A、B组分1:1等比例混合，经高压喷涂雾化、快速发泡交联固化，形成高密度闭孔、高附着、低透气、阻燃抗静电、低毒环保的弹性密闭泡沫层。可快速封闭巷道围岩裂隙、松散煤壁、采空区漏风通道，有效解决矿井漏风、煤体氧化自燃、瓦斯溢出、巷道片帮掉渣等工程难题，是目前煤矿防灭火、堵漏风领域技术成熟、施工快、封堵效果稳定的标准化材料。
本产品完全符合AQ 1088-2011、AQ 1116-2020、MT/T 113-1995国家煤矿安全强制标准，可直接用于煤矿MA安标送检、矿井标准化施工、矿山技改验收。
二、技术优点
极低反应温度，井下本质安全：改性低放热聚醚体系，反应峰值温度≤80℃，远低于国标120℃，杜绝井下高温引燃煤体风险，高自燃煤层可安全施工。
超高闭孔率、极致堵漏风：闭孔结构致密均匀，空气透气率趋近于零，彻底封堵微裂隙漏风，封堵耐久性远超传统喷浆、黄泥、普通密闭材料。
阻燃抗静电双达标：TCPP+DMMP双阻燃协同、A/B双相季铵盐抗静电体系，氧指数高、表面电阻稳定达标，无静电积聚、无火焰蔓延风险。
附着力强、不脱落不开裂：适配煤壁、岩面、破碎松散围岩，可随围岩微量形变自适应，长期使用无空鼓、无脱落、无龟裂。
固化速度可控、施工高效：起发、固化、定型时间适中，喷涂流畅不堵枪，薄层快干、多层叠加，单日施工量大、成型质量稳定。
低毒环保、无烟低害：无氟发泡、无重金属催化剂、燃烧有毒气体释放量极低，满足井下密闭空间职业卫生安全要求。
储存稳定、不易失效：改良B组分配方，杜绝低温结晶、分层、析出问题，常温储存6个月性能无衰减。
适配性极强：潮湿巷道、破碎围岩、高低温环境均可施工，不受巷道凹凸结构限制，全方位覆盖裂隙。
三、主要成分
A组分（多元醇功能组合料）
由硬质聚醚、柔性改性聚醚、低放热专用聚醚、复合阻燃剂、抗静电剂、匀泡剂、环保催化剂、去离子水精准复配而成。
B组分（改性聚合MDI固化组分）
由聚合MDI、改性聚醚、活性稀释剂、惰性增塑剂、双相抗静电剂精制合成。
四、技术优势
低放热安全技术：采用矿用专用低放热聚醚改性技术，彻底解决传统PU泡沫反应高温问题，杜绝引燃煤体风险，适配自燃煤层、采空区周边施工。
双阻燃协同技术：高磷阻燃+氯系阻燃复配，氧指数突破31%，阻燃等级远超国标，燃烧不蔓延、不滴落、持续自熄。
双相全域抗静电机理：A、B双组分同步添加抗静电体系，解决传统单组分抗静电局部超标、分布不均缺陷，全泡沫体电阻均匀稳定。
平衡式发泡-凝胶动力学控制技术：胺/铋双催化剂精准配比，起发快、稳泡强、固化均匀，无塌泡、无收缩、无空心缺陷。
耐低温稳定配方技术：淘汰传统石蜡体系，采用DOP改性，零下低温不结晶、不分层、不堵泵，四季施工稳定。
高密闭微孔结构成型技术：精密匀泡体系，泡孔细密均匀，闭孔率≥92%，实现真正意义上的零漏风封堵。
自适应形变附着技术：刚柔并济结构，既具备高强度支撑性，又具备微量形变能力，适配围岩动态变化，长期不开裂脱落。
五、技术参数
配比比例：A:B = 1:1（质量/体积双一比）
起发时间：10~35s（实测23.8s）
拉丝时间：25~50s（实测43.6s）
不粘时间：40~60s（实测57.0s）
最高反应温度：≤80.1℃（国标≤120℃）
膨胀倍数：3.6倍（1.0~5.0倍合格区间）
氧指数：31.3%（国标≥28%）
表面电阻：≤1.7×10⁸Ω（国标≤3×10⁸Ω）
拉伸强度：787.3kPa（国标≥180kPa）
拉断伸长率：11.5%（国标≥10%）
附着力：1.7MPa（国标≥1.5MPa）
空气透气率：2.4×10⁻¹⁰m²（近乎零透气）
烟气毒性等级：准安全级（极低毒）
闭孔率：≥92%
储存保质期：6个月（恒温密封）
六、适用范围
本产品适配煤矿井下所有堵漏风、防灭火、封闭支护类工程，是目前矿井应用场景最全的喷涂封堵材料。
采煤工作面上下隅角堵漏风、密闭封堵
巷道破碎围岩、松散煤壁表面封闭防漏风
采空区周边裂隙封堵、防自燃治理
瓦斯溢出巷道封闭、有害气体封堵隔离
巷道扩修、贯通、断层破碎带封闭加固
永久密闭、临时密闭表面防渗风强化处理
巷道渗水、潮湿围岩表层封闭防潮治理
高自燃倾向性煤层防灭火专项治理工程
井下巷道片帮、掉渣松散体表层固化封闭
七、使用方法与施工工艺
施工设备
采用井下防爆气动双液喷涂泵，1:1固定配比，高压雾化喷涂施工。
基面处理
清理巷道浮煤、浮矸、松动岩体、积水淤泥，保证基面干燥、无浮尘、无松动体，裂隙敞口清理干净，确保喷涂附着牢固。
施工环境条件
环境温度5~35℃，环境湿度≤85%，巷道通风正常、瓦斯浓度达标、无明火高温热源。
喷涂操作流程
设备调试：校准1:1配比，排空管路积水积油，调试气压0.3~0.5MPa。
试喷验证：小范围试喷，观察起发、固化、泡孔状态，确认反应正常。
分层喷涂：喷枪距岩面1~2m匀速移动，单层喷涂厚度2~10mm，严禁一次厚喷堆积。
逐层复喷：表层不粘手后间隔60s复喷，总厚度按需达到5~20mm。
成型验收：完全固化后表面平整、无开裂、无空洞、无脱落、密闭完整。
八、技术原理
A组分中多元醇羟基（-OH）与B组分异氰酸根（-NCO）在双催化剂协同作用下发生加成聚合反应，生成三维立体聚氨酯高分子网状结构；同时水分与异氰酸酯反应生成二氧化碳气体均匀发泡，配合匀泡剂稳定泡孔，形成细密、闭孔、高强度、高附着的泡沫封堵层。通过阻燃体系捕捉燃烧自由基、凝聚成炭阻隔氧气热量，通过双相抗静电体系耗散静电，最终实现堵漏风、阻燃、抗静电、安全防灭火综合功能。
九、产品优势
本技术产品是工艺稳定、安全可靠、施工高效、治理彻底的矿用堵漏风防灭火体系，相比传统喷浆、黄泥、普通聚氨酯材料，具备更安全、更耐久、更密闭、更环保、更适配复杂井下工况的综合优势，可完全满足煤矿日常防灭火、漏风治理、瓦斯治理、巷道封闭标准化工程要求。
技术服务：煤矿喷涂堵漏风聚氨酯泡沫材料技术资料费320元，含原料配方、生产工艺等，技术配方工艺实用，提供技术售后支持。
上一技术：煤矿充填、封堵和加固用硅酸盐注浆材料生产技术
下一技术：煤矿堵水聚氨酯注浆材料生产技术
[购买方式]
[返回首页] |
