|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

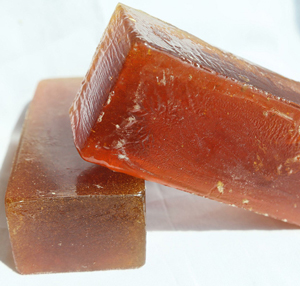

 煤矿堵水聚氨酯注浆材料生产技术
一、技术概述
煤矿专用堵水加固聚氨酯材料，是针对煤矿井下巷道淋水、裂隙涌水、破碎围岩失稳问题研发的双组分、低放热、高强度、自适应遇水膨胀型高分子注浆材料。产品由A组分多元醇复合体系与B组分聚合MDI固化体系组成，A、B两组分按体积比1:1混合后快速发生交联固化反应，遇水可触发二次聚脲反应，实现“渗透—膨胀—封堵—加固”一体化功能。
本材料区别于普通聚氨酯注浆料，采用高、中、低官能度复配聚醚体系+胺锡双复合催化体系，解决了传统PU材料放热高、易开裂、强度低、遇水塌泡、封堵不密实的行业痛点，兼具优异渗透性、止水膨胀性与围岩结构性加固能力，属于成熟可量产、可煤安送检、井下高适配的矿用注浆新材料。
二、产品优点
配比简单稳定：严格1:1等体积配比，无需复杂调参，注浆设备适配性极强，施工零门槛。
遇水自适应二次膨胀：干态微膨胀定型、湿态高膨胀充填裂隙，以水治水，封堵细微导水通道。
高强度不开裂：多官能度交联网络致密，固结体硬度高、韧性好，长期浸水强度不降反升。
低放热安全可控：最高反应温度≤140℃，无高温灼烧围岩、无冒烟、无热裂风险。
超细渗透能力：体系粘度低，可渗透0.1mm以下微米级裂隙，解决微细渗水难题。
固化速度可控：标准固化时间40±20s，满足快速堵水、快速封孔、快速成型需求。
阻燃抗静电达标：完全符合MT/T 113煤矿井下高分子材料安全标准。
耐水耐老化：无溶剂体系，不水解、不粉化、不收缩，使用寿命长。
三、主要成分
3.1 A组分（多元醇组合料）
A组分为浅黄色透明均一液体，由多元醇主体、增塑剂、有机硅稳泡剂、复合催化剂科学复配而成。
B组分（固化剂组分）
B组分为棕褐色透明液体，由聚合MDI与环保增塑剂组成，体系稳定、储存性好。
四、技术优势
双反应耦合技术：干态聚氨酯刚性固化+湿态聚脲二次增强，普通PU仅有单一发泡反应，本产品封堵+加固双重性能远超行业常规材料。
多级官能度梯度交联技术：二、三、四元聚醚梯度搭配，解决“太脆开裂、太软无力”的行业通病。
双催化剂分工调控技术：发泡、凝胶速度独立可控，膨胀倍率稳定、固化时间精准可控，工况适配性极强。
微过量NCO当量设计：NCO/OH=1.05~1.10，专门适配井下涌水环境，遇水不降强、反而增硬封堵。
零溶剂环保体系：无苯、无稀释剂、无挥发，井下作业安全无刺激。
全域工况适配：点状出水、线状淋水、面状渗水、破碎围岩松散带均可适用。
五、技术参数
A组分粘度（25℃）100~300mPa·s
B组分粘度（25℃）190mPa·s
标准固化时间40±20s
遇水膨胀倍数≥1.8倍
最高反应温度≤140℃
固结体抗压强度≥40MPa
抗拉强度≥15MPa
抗剪强度≥12MPa
渗透系数≤1×10⁻⁶cm/s
阻燃、抗静电性能 MT/T 113 矿用I级合格
六、适用范围
煤矿巷道顶板、两帮、底板淋水、渗水、点状涌水治理
井筒壁后空洞、裂隙含水层封堵、井壁修复防渗
掘进工作面超前预注浆堵水、断层破碎带导水治理
松散破碎围岩加固、防片帮、防冒顶注浆支护
采动裂隙发育区域封堵、巷道返修堵水加固工程
井下泵房、变电所、水仓、硐室密闭防渗堵漏
临时隔水帷幕、局部快速止水封堵工程
七、使用方法
配比要求
采用A:B=1:1（体积比）双液等量注浆，无需人工调配，设备自动配比。
施工设备
井下专用气动双液高压注浆泵、静态混合枪、高压注浆管路、可膨胀封孔器、压力表。
施工步骤
1. 布孔钻孔：根据出水位置、裂隙走向布置注浆孔，孔径Φ42~50mm，孔深根据围岩破碎及含水情况确定。
2. 封孔安装：安装封孔器并压紧密封，杜绝跑浆、漏浆、返水。
3. 设备对接：A、B料分别接入注浆泵两路料缸，排空管路空气，检查压力、密封性。
4. 稳压注浆：启动设备，浆液经静态混合器充分混合后匀速注入围岩裂隙，依靠低粘度优势渗透细微孔隙，遇水膨胀充填封堵。
5. 保压密实：达到设计注浆压力后稳压30~60s，保证浆液充分扩散、固结密实。
6. 复检补注：待浆液完全固化后检查出水点，残余渗水位置二次补浆，实现彻底止水。
八、施工优势
止水速度快：几十秒快速固化，可实现出水点即时止水，适合抢险治理。
封堵彻底：微裂隙渗透+遇水膨胀充填，解决普通水泥浆堵不住微细渗水的难题。
加固效果强：固结体高强度，可同步解决围岩松散、片帮、开裂问题。
施工效率高：单孔注浆时间短、无需长时间养护，大幅缩短巷道治水工期。
安全系数高：低放热、阻燃抗静电，完全满足煤矿井下防爆安全要求。
九、储存与使用
储存温度15~25℃，阴凉干燥通风处存放，A、B组分分开堆放。
B组分严禁受潮、进水、低温结晶，全程密封保存。
施工最佳料温20~25℃，低温环境需提前预热物料。
开封物料尽快用完，避免长时间暴露空气吸潮变质。
施工全程通风，佩戴防护眼镜、耐化手套、防护面罩。
技术服务：煤矿堵水聚氨酯注浆材料配方技术资料费320元，含原料配方、生产工艺等，技术配方工艺成熟，提供技术支持。
上一技术：煤矿喷涂堵漏风聚氨酯泡沫材料生产技术
下一技术：煤矿加固煤岩体用硅酸盐改性聚氨酯材料生产技术
[购买方式]
[返回首页] |
