|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
 煤矿加固煤岩体用硅酸盐改性聚氨酯材料生产技术

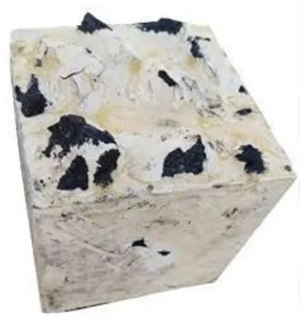

一、技术概述
本产品为A、B双组分有机-无机复合改性聚氨酯注浆加固材料，是新一代煤矿井下围岩加固治理材料，完全符合AQ/T 1089-2020、AQ 1116-2020、AQ 1117-2020煤矿高分子材料行业安全标准，可办理MA矿用安全标志认证。
产品A组分为特种硅酸盐无机功能溶液，B组分为改性MDI聚氨酯预聚体。双组分按体积比1:1精准混合后，发生有机聚氨酯交联反应+无机硅酸盐凝胶固化反应，形成有机-无机互穿三维网状固结体。材料可快速渗入煤岩体细微裂隙，将松散、破碎、离层的煤岩体胶结成整体承载结构，有效解决巷道片帮、顶板破碎、围岩渗水、围岩应力失衡等井下难题。
区别于传统纯聚氨酯、纯水泥注浆材料，本材料实现了高强度、高韧性、低放热、零发泡、耐水抗老化、安全阻燃多重性能统一，是目前煤矿深部复杂地质、含水破碎围岩、动压巷道优选加固材料之一。
二、产品优点
1.遇水不发泡、含水围岩稳定固化：反应生成的二氧化碳被硅酸盐体系原位吸收，膨胀倍数仅1.03，彻底解决普通注浆料遇水发泡、空鼓、开裂、加固失效问题，适合淋水、含水、涌水裂隙加固。
2.低放热高安全，井下无高温风险：优化有机-无机耦合反应机理，杜绝传统聚氨酯剧烈放热缺陷，最高反应温度≤99℃，优化工艺可稳定控制在95℃以内，杜绝瓦斯引燃、煤体热损伤风险。
3.高强高韧，适配动压围岩变形：固结体兼具无机材料高抗压、有机材料高韧性，抗压强度达43MPa，具备40%压缩形变能力，可跟随围岩微小收缩、变形，不脆裂、不脱层。
4.固化速度可控，施工适应性强：固化时间可在60s–150s精准调节，顶板立面施工不流挂、不滴落，深孔注浆可延长渗透时间，兼顾“快速封控”与“深部充填”。
5.永久耐水、抗腐蚀、抗老化：固结体疏水致密，不透水、不水解，80℃高温老化168h后强度不降反升，长期在潮湿、高硫、含水矿井环境稳定服役。
6.阻燃防静电，煤安全项达标：氧指数30.2%，酒精喷灯、酒精灯阻燃试验合格，无焰无残燃，防静电、无明火传播风险，满足井下防爆安全要求。
7.绿色环保无有害残留：配方无重金属、无邻苯增塑剂、无多环芳烃、无高毒溶剂，有害物质限值完全满足煤矿AQ强制性标准，属于井下安全环保型加固材料。
三、主要成分
A组分（硅酸盐功能体系）
主体为高模数改性液体硅酸钠，复配多元醇稳定剂、专用复合催化剂、乳化助溶剂、保湿分散剂，整体为碱性均一透明溶液。
B组分（改性聚氨酯预聚体体系）
以改性MDI聚氨酯预聚体为主体，纯度高、活性稳定、批次一致性好，不含游离苯、高毒助剂。
四、技术优势
1. 对比普通聚氨酯注浆料
普通PU放热极高、遇水剧烈发泡、固结体酥脆、老化开裂；本产品无机改性后放热极低、零发泡、强韧一体化、耐水永久固化。
2. 对比水泥注浆料
水泥颗粒大、无法渗透微裂隙、固化慢、无韧性、动压易破碎；本产品为液态小分子渗透、秒级固化、柔性承压、微裂隙充填效果极佳。
3. 对比普通水玻璃浆液
纯水玻璃强度极低、易水解、遇水流失、无粘结性；本产品有机-无机互穿结构，强度提升数倍，粘结力强、永久耐水不脱落。
4. 行业独有核心技术壁垒
采用“CO₂原位捕获+硅氧-聚氨酯互穿网络”技术，从机理上解决了矿用注浆材料“发泡、高温、脆裂、不耐水、易老化”五大行业难题，技术水平对标行业顶尖产品。
五、技术参数
固化时间：104s（可调60–150s）
膨胀倍数：1.03（近乎零膨胀）
最高反应温度：≤99℃（优化工艺≤95℃）
氧指数：30.2%
抗压强度：43MPa
抗拉强度：7MPa
抗剪强度：15MPa
煤岩粘结强度：3.7MPa
热老化性能：80℃×168h无开裂、无粉化，抗压强度提升8.7%
阻燃性能：酒精灯、酒精喷灯试验有焰燃烧时间为0，阻燃达标
20℃密度：A组分1.35–1.55g/cm³，B组分1.10–1.30g/cm³
配比标准：体积比A:B=1:1，质量比A:B=1.27:1
六、适用范围
1. 巷道围岩整体加固：破碎煤巷、岩巷、半煤岩巷松散围岩注浆固结。
2. 片帮治理：工作面两帮、巷道煤壁破碎片帮超前加固。
3. 顶板破碎治理：顶板离层、破碎、冒顶隐患区域超前注浆固化。
4. 含水、淋水围岩加固：巷道淋水、裂隙出水、含水破碎带加固，遇水不失效。
5.动压巷道、深部采场加固：受采动影响、应力集中巷道，适配围岩动态变形。
6. 密闭墙体、裂隙充填：巷道裂隙封堵、围岩密实充填、防漏风、防渗水。
7. 工作面超前预加固：回采工作面超前支护段煤岩体预注浆加固，减少片帮冒顶。
七、使用方法
1. 钻孔施工：根据现场围岩破碎情况布置注浆孔，孔径、孔深按施工设计执行，清孔除粉。
2. 封孔安装：安装专用封孔器、注浆管，试压确保不跑浆、不漏浆。
3. 设备调试：采用双液气动注浆泵，校准设备严格按照体积比1:1供料。
4. 物料加注：A、B组分分别加入双液泵独立料罐，严禁混料、污染。
5. 压力注浆：注浆压力控制15–25MPa，浆液经12–16单元静态混合器充分混合后注入围岩裂隙，匀速注浆直至压力达标、围岩吃浆饱和。
6. 保压收尾：达到终止压力后保压2min，停止注浆。
7. 设备清洗：施工结束立即使用专用清洗液冲洗管路、混合器、泵体，防止浆液固化堵塞设备。
八、产品外观与包装
A组分：浅微黄色透明均一液体，28kg/蓝色塑料桶密封包装
B组分：浅褐至棕褐色粘稠液体，22kg/黑色塑料桶密封包装
九、储存与运输
储存温度15–30℃，阴凉干燥通风存放，避光、防冻、防暴晒，密封保存，保质期6个月。运输按矿用化工材料规范运输，严禁倒置、剧烈撞击、雨淋高温。
十、安全特性
产品无明火、不自燃、阻燃防静电、低放热安全；无重金属、无高毒有害物质，完全符合煤矿井下安全准入标准。施工仅需常规化工防护，整体安全性远优于传统聚氨酯注浆材料。
技术服务：煤矿加固煤岩体用硅酸盐改性聚氨酯材料技术资料费320元，含原料配方、生产工艺等，技术配方工艺成熟，提供技术支持。
上一技术：煤矿堵水聚氨酯注浆材料生产技术
下一技术：矿用LFM轻型充填材料生产技术
[购买方式]
[返回首页] |
