|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

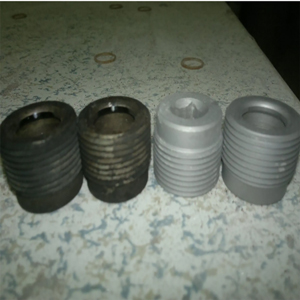

球墨铸铁（球铁）清洗剂配方生产技术
一、技术概述
本产品为新一代无磷、无硅、无APEO、环保型球墨铸铁专用水基除油缓蚀清洗剂，专门针对QT450、QT500球墨铸铁、灰铸铁、铸钢件机加工后油污、石墨粉尘、铁屑氧化、表面浮锈清洗开发。产品彻底摒弃传统清洗剂的硅酸盐体系与有机膦体系，采用钼酸盐无机钝化+油酸咪唑啉有机缓蚀+双羟基螯合稳定+低分子量无磷分散+高碱稳定BIT长效抑菌五重复合技术体系。
本产品解决了传统清洗剂三大行业痛点：
1. 传统硅系清洗剂硅残留高，导致磷化缩孔、电泳针孔、漆膜附着力不良；
2. 传统含磷清洗剂总磷超标，无法满足环保超低排放要求；
3. 普通碱性清洗剂对球墨铸铁石墨-铁电偶腐蚀抑制差，清洗后发黑、析石墨、点蚀、返锈严重。
产品经过配方配伍优化、高温老化验证、72h连续循环工况验证，体系稳定、性能均衡、量产成熟，可直接用于工业连续喷淋、超声波、浸泡生产线，适配电泳、粉末、喷漆、磷化全涂装前处理工序。
二、产品优点
1. 真正无磷无硅，涂装零缺陷
不含硅酸盐、不含有机膦、不含APEO，无硅残留、无磷残留，彻底杜绝硅残留导致的缩孔、针孔、漆膜发花问题，满足高端电泳、精密磷化、高品质喷漆前处理要求。
2. 球铁专用三重缓蚀，清洗不发黑、不点蚀、不脱石墨
采用“碱性电位抑制+有机吸附成膜+钼酸盐无机钝化”三重防护，专门针对球墨铸铁石墨相富集导致的电偶腐蚀问题，清洗后工件金属本色干净光亮，无黑点、无发黑、无析石墨现象。
3. 低泡高渗透，适配高压喷淋量产线
采用异构醇醚+耐碱低泡表活体系，搭配无硅耐碱消泡体系，乳化力强、渗透力深、泡沫可控，可耐受2–3bar高压喷淋，盲孔、螺纹、夹缝、深腔除油彻底。
4. 高碱稳定长效抑菌，原液12个月不变质、不发臭
摒弃碱性体系失效的卡松防腐剂，采用全碱稳定BIT抑菌体系，在pH11高碱环境不水解、不失活，彻底解决清洗剂储存霉变、絮状物、异味、菌泥滋生问题。
5. 槽液稳定性强，老化慢、积泥少、运维成本低
双螯合体系强效络合铁离子、硬水离子，配合无磷分散体系抑制油污团聚与铁泥沉降，相比普通铸铁清洗剂，槽液使用寿命更长、换槽频次更低。
6. 环保合规，排放压力小
无磷、无硅、无重金属、无亚硝酸盐，废液处理简单，中和絮凝即可达标，适配各地最新污水排放标准。
三、主要成分
无机碱剂、螯合剂、钼酸钠、分散剂、三乙醇胺、咪唑啉缓蚀剂、表活体系、消泡剂、杀菌剂等。
四、技术优势
1. 无硅无磷双环保体系，彻底解决涂装缺陷
市面上绝大多数铸铁清洗剂要么含硅、要么含磷，无法满足高端涂装；本产品双脱除，是目前球铁电泳/磷化前处理最适配的环保配方体系。
2. 球铁专属抗电偶腐蚀技术
普通清洗剂只除油不防锈，球铁清洗必发黑；本产品通过“有机吸附+无机钝化+电位调控”三重制衡，完美解决球铁材质特有析石墨、点蚀、发黑难题。
3. 优化配伍工艺，储存与生产零缺陷
通过低温表活预溶、分段投料、降温加助剂、禁止酸调pH等定型工艺，彻底解决高碱高盐体系表活盐析、体系浑浊、助剂失效等行业通病。
4. 高温槽液长效稳定体系
针对50–55℃长期运行工况优化，解决普通清洗剂高温快速降解、碱度暴跌、槽液发臭、积泥严重问题。
5. 可控低泡设计，适配自动化量产线
泡沫高度低、消泡可逆、抑泡长效，适合连续喷淋大批量生产，无溢泡、无带泡工件、无泡沫停机。
五、技术参数
外观：淡黄色透明均匀液体，无分层、无沉淀、无悬浮物
原液pH值：10.8–11.3
3%工作液pH值：9.8–10.4
密度：1.03–1.06 g/cm³
净洗力：≥95%（JB/T4323标准）
球铁腐蚀速率：≤0.05g/(m²·h)（55℃、30min），无点蚀、无发黑
防锈性：清洗后工件室内自然防锈≥24h无返锈
环保指标：无磷、无硅、无APEO、无亚硝酸盐、无重金属
储存稳定性：常温12个月稳定，50℃高温30d无变质，-5℃低温无结晶
泡沫等级：低泡型，适配高压喷淋自动化线
六、适用范围
适用材质：QT450、QT500全系列球墨铸铁、灰铸铁、铸钢、碳钢机械加工件
适用污垢：机加工切削乳化油、防锈油、拉伸油、黄油、老化固化油污、石墨粉尘、铁屑粉末、表面氧化浮灰
适用工艺：电泳涂装前处理、磷化前处理、静电喷塑前处理、喷漆前处理、机加工后清洗、半成品防锈清洗
适用设备：全自动高压喷淋清洗线、工业超声波清洗机、恒温浸泡清洗槽
不适用材质：铝合金、锌合金、铜、镁等有色金属
七、使用方法
1. 开槽浓度（质量比）
轻微油污：3%兑水使用
常规机加工油污：4%–5%兑水使用
重油污、固化油、长期存放锈污：6%兑水使用
2. 工艺温度
恒温：50–55℃（除油与缓蚀最佳平衡温度区间）
3. 清洗时间
喷淋：2–4min
超声波：3–6min
浸泡：≤8min（禁止长时间浸泡防止钝化膜过厚）
4. 喷淋压力
常规2–3bar，低泡工况控制≤1.5bar
5. 后处理工序（关键）
一级清水粗漂 + 二级纯水精漂（电导率＜50μS/cm）→ 90–110℃快速热风干燥 → 4h内完成涂装工序
八、槽液日常维护要点
1. 每班监测游离碱度、总碱度，按需补加原液；
2. 每日检测铁离子、钼离子浓度，保证钼离子≥70ppm防护阈值；
3. 每周补加BIT抑菌剂、定期撇油、旁路过滤、置换部分老化槽液；
4. 铁离子＞800ppm强制换槽，避免铁泥沉积返粘工件。
九、储存、包装与安全
包装规格：25kg/桶、200kg/桶
储存条件：阴凉干燥避光储存，储存温度≤40℃，防冻、防暴晒
保质期：12个月
安全特性：碱性水基产品，无毒无味、不易燃、不易爆，常规工业防护即可操作。
技术服务：球墨铸铁（球铁）清洗剂配方技术资料费280元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：水基环保型多功能金属抗盐雾剂配方技术下一技术：铸铁长效防锈剂配方技术
[购买方式]
[返回首页] |
