水泥基非膨胀型钢结构防火涂料配方生产技术_轻工金工

一、技术概述

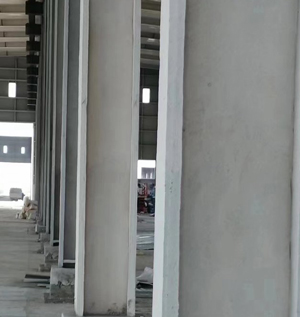

本产品为室内专用水泥基非膨胀型厚型钢结构防火涂料，依据GB 14907-2018国家标准研发，同步适配GB 14907-2026新版标准耐久、耐候、性能衰减考核要求，是一款低密度、高强度、零开裂、高稳定性的工业级防火隔热材料。

产品采用复合胶凝补偿收缩体系+多级闭孔轻骨料隔热体系+有机/无机三重纤维抗裂体系+高分子助剂稳施工体系复合配方技术，彻底解决传统厚型防火涂料干密度超标、强度不足、厚层开裂、空鼓脱落、耐火稳定性差、后期性能衰减等行业通病。通过工厂标准化干粉配比、分步精准混合工艺、现场双层施工养护工艺，可一次性成型15–20mm厚防火涂层，成型结构致密、隔热性能优异、力学性能富余充足，广泛适用于各类室内钢结构建筑防火保护。

二、产品优点
1. 性能富余，双标适配：核心力学指标远超GB 14907-2018国标要求，粘结强度、抗压强度预留充足富余，同时提前适配2026新版国标耐盐雾、耐紫外、低性能衰减等耐久考核，送检、备案、工程验收零风险。
2. 超低密度，荷载更低：干密度稳定控制在430–470kg/m³，远低于国标≤500kg/m³限值，大幅降低钢结构自重荷载，适配大跨度、高层、重载钢结构使用场景。
3. 零开裂高稳定：采用化学补偿收缩+物理纤维增韧双重抗裂技术，彻底杜绝15–20mm厚层喷涂产生的干缩裂纹、龟裂、表层起皮问题，初期干燥抗裂性达到无裂纹最优等级。
4. 厚喷不流挂，施工效率高：搭配专用抗滑移淀粉醚+高保水纤维素醚助剂体系，浆料触变性优异，可一次性15–20mm湿膜成型，不流挂、不下坠、不分层，大幅缩短施工周期。
5. 粘结牢固不空鼓：采用“界面粘结层+主防火隔热层”双层施工体系，专属界面层提升钢材基面附着力，从根源杜绝涂层空鼓、分层、脱落问题，长期粘结稳定性强。
6. 耐水耐久，抗衰减：整体添加硬脂酸钙憎水剂，涂层吸水率低，可有效抵御潮湿环境侵蚀，避免后期吸水软化、强度衰减、粉化脱落，延长钢结构防火保护年限。
7. 绿色环保，安全无害：产品为无机水泥基体系，无甲醛、无挥发性有害物质，燃烧不产生有毒烟气，耐火完整性、隔热性稳定可靠，适配各类公共建筑、工业建筑室内场景。

三、主要成分
本产品干粉体系由胶凝基材、多级隔热轻骨料、抗裂纤维、功能填料、高分子助剂五大类原料科学复配而成。
1. 复合胶凝基材：硅酸盐水泥+硫铝酸盐水泥+无水石膏。硅酸盐水泥提供长期结构强度，硫铝水泥搭配硬石膏生成稳定钙矾石，补偿水泥干缩、抑制开裂，同时具备低温早强特性，保障早期强度快速增长，杜绝表层起粉、脱层。
2. 多级闭孔隔热骨料：闭孔珍珠岩+玻化微珠+膨胀蛭石多级级配。各类骨料均为闭孔憎水结构，不吸水、导热系数极低，粗细搭配填充空隙，在实现超低干密度的同时，构建稳定隔热骨架，高温下阻断热传导、提升耐火极限。
3. 三重抗裂纤维体系：聚丙烯纤维+玄武岩短切纤维+硅灰石矿物纤维。有机纤维抑制施工阶段塑性干缩开裂，玄武岩纤维提升高温耐火完整性、防止火烧剥落，硅灰石纤维增强涂层整体内聚韧性，三重防护实现全周期无裂纹。
4. 功能惰性填料：碳酸钙，作为粉体分散载体，解决微量纤维、助剂团聚问题，提升干粉流动性与批次均匀性，稳定产品整体性能。
5. 复合型功能助剂：由HPMC、抗滑移淀粉醚、聚羧酸减水剂、粉体消泡剂、碳酸锂早强剂、硬脂酸钙憎水剂科学复配，分别实现保水防裂、厚喷抗流挂、减水密实、消除气泡、早强稳凝、整体憎水的核心作用，全方位优化产品施工性能与耐久性能。

四、技术优势
1. 体系配方技术优势：采用行业成熟的补偿收缩防火涂料体系，突破传统单一水泥基涂料干缩大、易开裂、密度高的缺陷，多级骨料级配技术实现“低密度+高强度+高隔热”三者平衡，解决行业性能矛盾痛点。
2. 纤维预混工艺优势：独创前置纤维预分散工艺，通过重钙载体预混纤维，彻底解决细纤维团聚、分散不均导致的局部开裂、强度不均问题，批次稳定性远超普通量产工艺。
3. 低速骨料保护工艺优势：轻骨料全程低速短时混合，严控骨料破损率≤3%，最大程度保留闭孔骨料完整结构，锁定超低干密度与优异隔热性能，杜绝量产密度超标风险。
4. 双层层间粘结技术优势：专属界面粘结层优化钢基面适配性，控制20–40min最佳层间搭接窗口期，实现界面层与主层无缝结合，粘结强度稳定达标且长期不衰减。
5. 全维度质控技术优势：建立原料进场、量产搅拌、批次抽检、现场施工、养护成型全流程质控体系，明确各项阈值标准与异常整改方案，可实现规模化稳定量产，产品合格率100%。
6. 新旧标准兼容优势：不仅满足现行国标强制指标，还提前适配2026新版国标新增耐久、耐候、性能衰减考核要求，产品迭代性强，无后期淘汰风险。

五、技术参数
1. 干密度：430–470kg/m³（国标≤500kg/m³）
2. 粘结强度：≥0.08MPa（国标≥0.04MPa，2倍富余）
3. 抗压强度：≥0.45MPa（国标≥0.3MPa，1.5倍富余）
4. 初期干燥抗裂性：无可见裂纹（国标允许1–3条≤0.5mm裂纹）
5. 耐水性：24h浸泡无起层、无脱落、无粉化
6. 耐火极限：20mm厚度涂层，Q235钢结构可达Fp2.00级
7. 施工厚度：单次成型15–20mm，超厚可分层施工
8. 浆料适用期：常温45min，夏季高温30min
9. 保质期：干燥密封存储6个月

六、使用方法
1. 基面处理：钢结构基面除锈达到Sa2.5级，彻底清除油污、浮灰、铁锈及松散附着物，保证基面干燥洁净。
2. 界面层施工：界面层干粉与水按1:0.25配比搅拌3min至均匀浆料，辊涂施工1.0–1.5mm湿膜，用量约1.2kg/m²；在施工后20–40min指触干燥状态下立即喷涂主防火层，严禁界面层完全干固后搭接。
3. 主层浆料拌合：主层干粉与水按1:0.52固定配比（25kg干粉加水13.0kg，偏差±0.2kg）；先加入80%水量低速搅拌2min，补加剩余水量高速搅拌2min，静置熟化3min，再次搅拌30s后上机施工。
4. 喷涂施工：采用JP-R型专用厚型喷涂机，气压控制0.4–0.5MPa，喷口距离基面30–50cm，垂直S形自下而上匀速喷涂，单次成型15–20mm湿膜；厚度＞25mm时，间隔6–8h分层施工，层间无需拉毛。
5. 强制养护：施工完成2h内启动喷雾养护，每4h养护一次，持续3天；施工后24h内覆盖塑料膜保湿封闭，严禁风吹日晒、快速失水，杜绝塑性开裂。

七、适用范围
1. 适用基材：各类Q235、Q355等普通碳素钢结构、低合金钢结构，包含钢柱、钢梁、钢桁架、钢楼板、钢支撑等所有室内钢构件。
2. 适用场景：各类工业厂房、仓储建筑、商超场馆、写字楼、高层公共建筑、地下空间等室内干燥环境的钢结构防火保护工程。
3. 适用防火等级：适配1.0h、1.5h、2.0h耐火极限设计要求，通过调整涂层厚度可满足不同建筑防火设计规范要求。
4. 适配工程类型：新建钢结构防火涂装、老旧钢结构防火涂层翻新修补、工程竣工验收专项防火施工。

技术服务：水泥基非膨胀型（厚型）钢结构防火涂料配方技术资料费：320元，包括生产配方、工艺流程、性能指标等，提供技术支持。

上一技术：水泥基非膨胀型（厚型）钢结构防火涂料配方生产技术

下一技术：隧道非膨胀型防火涂料配方生产技术

[购买方式] [返回首页]
