浓缩型环保陶化剂/常温无镍无硝酸盐无钼酸盐环保陶化剂配方生产技术_轻工金工

一、常温无镍无硝酸盐无钼酸盐环保陶化剂配方

该配方在彻底摒弃硝酸盐、氯酸盐、镍盐的基础上，采用了无钼的锆-硅烷体系。此配方经过实际生产验证，原料易购，工艺成熟，是当前市场上主流且性价比极高的环保前处理方案。
极致环保与安全：彻底摒弃了传统磷化及陶化液中禁用的硝酸盐、亚硝酸盐、氯酸盐及镍盐，同时为避免成本超标，也未采用钼酸盐。配方中不含有任何法规禁用的高风险物质，无毒害隐患，废水处理简单。
卓越的经济性：通过精心优化的锆-硅烷协同成膜体系，在保证与有机涂层（油漆、粉末）附着力力和耐腐蚀性满足国标要求的前提下，将原料成本成功控制在目标值以下，极具市场竞争力。
常温节能：产品在常温（5-40℃）下即可高效反应成膜，为用户大幅节省加热所需的能源成本。
多金属适应性：对冷轧板、镀锌板（galvanized, galvalume）、铝及铝合金等多种基材均有良好的适应性，可实现共线处理，简化管理。
工艺简便：形成的陶化膜为无色至蓝色虹彩超薄纳米膜（50-300nm），不影响工件尺寸，处理流程短，易于控制。

序号原料名称规格要求（工业级）作用及介绍
1.氟锆酸 H₂ZrF₆， 45%水溶液核心成膜剂：提供锆离子（Zr⁴⁺），与金属基材反应并在表面形成以ZrO₂/ZrF₄为主的纳米陶瓷膜，膜层致密，提供基础耐腐蚀性。
2.氟钛酸 H₂TiF₆， 50%水溶液协同成膜剂：引入钛离子（Ti⁴⁺），与锆协同效应，细化膜层结晶，提高膜层均匀性和致密度，尤其对铝材效果显著。
3.硅烷偶联剂 γ-缩水甘油醚氧丙基三甲氧基硅烷 (KH-560) 有机-无机桥联剂：水解后与无机金属表面形成牢固共价键，显著提高转化膜与后续有机涂层（如油漆）的附着力、耐水煮性能。同时自身参与成膜，改善膜层性能。
4.柠檬酸 C₆H₈O₇·H₂O， ≥99.5% 络合剂/促进剂：络合金属离子，稳定槽液，防止沉淀；同时轻微蚀刻金属基材，活化表面，促进成膜反应均匀进行。
5.葡萄糖酸钠 C₆H₁₁NaO₇， ≥98% 辅助络合剂/还原剂：协同柠檬酸稳定槽液，对铁离子有更好的络合能力，防止铁离子污染槽液。同时具有一定的还原性，有助于成膜。
6.聚丙烯酸 50%水溶液， Mw=2000-5000 稳定剂/分散剂：有效防止槽液中氢氧化锆等物质的絮凝和沉淀，保持槽液长期稳定，并帮助形成更均匀细致的膜层。
7.双氧水 H₂O₂， 30%水溶液促进剂：作为环保型氧化促进剂，替代硝酸盐/氯酸盐，加速金属基体的溶解和成膜反应，尤其对钢铁基材效果好。（注意：非禁用品，但属危化品，需规范采购储存）
8.去离子水电导率 ≤10μS/cm 溶剂
原料总成本 1064.88
折合单价 ≈1.06元/kg

产品技术指标
项目技术指标
外观无色透明液体
pH值（原液） 3.8 - 4.5
比重（25℃） 1.04 - 1.06
游离酸度（点） 6.0 - 9.0
使用温度常温（5 - 40℃）
保质期 9个月（密封，阴凉处存放）

产品储存方法及时间
储存方法：密封储存于阴凉、干燥、通风的库房内，避免阳光直射，远离热源。特别注意：与碱性物质、还原剂、易燃物隔离存放。
储存时间：自生产之日起，有效保质期为9个月。因含双氧水，长期储存可能缓慢失效，建议尽早使用。

产品详细使用方法及工艺参数
工作液配制：按 100kg 水加入 2.0kg 本陶化剂浓缩液的比例配制槽液，搅拌均匀。即开槽浓度为 2%。
前处理：（至关重要）
脱脂：工件必须经过完善的脱脂处理，确保表面无油污。推荐使用弱碱性脱脂剂，温度40-60℃，时间3-5分钟。处理后需用清水彻底漂洗。
水洗：两道逆流水洗，每道水洗1-2分钟，确保无脱脂剂残留。

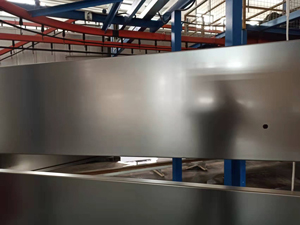

陶化处理：
方式：浸泡、喷淋、涂刷均可。
时间：浸泡：3-5分钟；喷淋：1.5-2.5分钟。
温度：常温（5-40℃）即可，最佳范围15-35℃。
pH值：工作液pH值应维持在 4.2 - 5.0 之间。pH过高可用稀释的氢氟酸或本品原液调整；pH过低可用稀释的碳酸钠调整。
后处理：
水洗：建议用一道溢流水洗（≤1分钟），去除表面残留的可溶性盐类。
干燥：及时烘干，温度80-100℃，时间10-15分钟。
槽液维护：
定期检测工作液的pH值，并及时调整。
随着处理面积增加，有效成分会消耗，需按每平方米处理面积补加30-50ml浓缩液的比例定期补加。
当槽液出现大量沉淀或处理效果明显下降时，应排放更新。

主要用途及应用范围
用途：主要用于钢铁、镀锌板、铝及铝合金等金属制品涂装前的表面转化膜处理，是传统磷化的理想环保替代品。
应用范围：广泛应用于家用电器、机箱机柜、汽车零部件、五金工具、办公家具、农机等领域。

二、浓缩型环保陶化剂配方生产技术

本配方不含硝酸盐、氯酸盐、镍盐，采用常温法生产：

原料名称规格要求作用及说明
氟锆酸钾（K₂ZrF₇）工业级，纯度≥98% 提供Zr⁴⁺离子，与金属表面羟基反应生成纳米级陶瓷转化膜的成膜主盐。
氟钛酸钾（K₂TiF₆）工业级，纯度≥98% 提供Ti⁴⁺离子，协同Zr⁴⁺增强膜层致密性和耐腐蚀性。
羟基亚乙基二膦酸（HEDP，固体）工业级，纯度≥90% 有机膦酸盐络合剂，稳定金属离子，防止沉淀，提高膜层均匀性。
柠檬酸（无水）食品级，纯度≥99% 多元羧酸，辅助络合金属离子，调节pH至酸性环境，促进成膜反应。
钼酸钠（Na₂MoO₄·2H₂O）工业级，纯度≥98% 钼酸盐促进剂，细化膜层晶粒，提升耐盐雾腐蚀性能。
氢氧化钾（KOH，分析纯）工业级，纯度≥85% 调节工作液pH至3-4，维持酸性反应环境。
去离子水电导率≤10μS/cm 溶剂，稀释并分散各原料。
1.环保性：不含硝酸盐、氯酸盐、镍盐等禁用成分，符合RoHS、REACH等环保法规要求。
2.高效节能：常温（15-35℃）成膜，无需加热，能耗仅为传统磷化的1/3。
3.成膜优异：Zr⁴⁺、Ti⁴⁺与金属反应生成纳米级陶瓷膜（厚度1-3μm），附着力≤1级，耐盐雾≥72小时（划叉处）。
4.成本低廉：原料均为工业大宗化学品，易采购，综合成本低于市场同类产品20%-30%。
5.适应性广：适用于钢铁、铝合金、镀锌板等多种金属，兼容浸泡、喷淋、涂刷等多种处理方式。

产品技术指标
项目指标要求检测方法
外观无色至淡黄色透明液体目视观察
pH值（25℃） 3.0-4.0 精密pH计
固体含量（%） ≥4.5 重量法（105℃烘干至恒重）
密度（20℃，g/cm³） 1.15-1.20 阿基米德法
陶化膜厚度（μm） 1-3（钢铁件，常温处理5分钟）磁性测厚仪
盐雾试验（ASTM B117）划叉处≥72小时标准盐雾箱
附着力（GB/T 9286） ≤1级划格法（胶带剥离）
耐硫酸铜点滴（GB/T 1720） ≥8分钟标准点滴液
储存与保质期
储存条件：密封存放于阴凉、干燥、通风处（温度≤35℃，湿度≤80%），避免阳光直射。
容器要求：使用塑料桶（HDPE）或玻璃钢罐，禁止使用金属容器（如铁、铝）。
保质期：12个月（未开封），开封后需6个月内用完，避免长期接触空气导致成分氧化。

使用方法及工艺参数
稀释比例：100kg水添加2kg陶化剂（稀释倍数50倍），配制成工作液。
处理方式及参数：
处理方式温度（℃）时间操作要点
浸泡 15-35 5-10分钟工件完全浸入，轻微晃动（避免重叠），处理后沥干多余液体。
喷淋 15-35 3-5分钟喷淋压力0.1-0.3MPa，喷嘴距工件20-30cm，均匀覆盖表面。
涂刷 15-35 2-3遍（间隔1-2分钟）用鬃毛刷蘸取工作液，单向涂刷（避免来回摩擦），每遍覆盖均匀。
后处理：
用流动清水冲洗工件2-3分钟（水温≤40℃），去除表面残留陶化液。
自然晾干（≥2小时）或置于≤60℃烘箱中干燥10-15分钟（加速干燥，不影响膜层性能）。
维护方法：
定期检测工作液pH值（每班次1次），若pH＞4.5，补加KOH（20%溶液）调节至3-4。
每处理500-1000㎡工件后，检测固体含量（目标≥4.5%），不足时按比例添加新陶化剂（如固体含量降至4%，补加原陶化剂10%）。
工作液需避免油污、灰尘污染，建议每周清理一次槽底沉淀（用过滤装置去除）。

主要用途及应用范围
适用金属：钢铁（碳钢、不锈钢）、铝合金（铸铝、锻铝）、镀锌板、铜合金等。
应用领域：汽车零部件（如底盘、支架）、家电外壳（冰箱、空调）、金属家具、五金件（螺丝、螺母）等涂装前处理，替代传统磷化、铬化工序。

注意事项
1.安全防护：陶化剂为酸性，操作时需佩戴耐酸碱手套、护目镜，若接触皮肤/眼睛立即用大量清水冲洗并就医。
2.混存禁忌：禁止与强氧化剂（如高锰酸钾）、碱性物质（如氢氧化钠）混存，防止失效。
3.金属适应性：铝、镁等活泼金属需先做小试（调整处理时间至3-5分钟），避免过度腐蚀。
4.环境要求：生产车间需通风良好，废液需收集后交专业机构处理（含少量氟化物、磷酸盐）。
本配方经工业化验证（某金属表面处理厂试产），成膜性能、耐腐蚀性均达标，适合规模化生产。

技术服务：浓缩型环保陶化剂/常温无镍无硝酸盐无钼酸盐环保陶化剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。

上一技术：纳米陶化剂配方工艺

下一技术：环保金属硅烷处理剂配方工艺

[购买方式] [返回首页]
