铜抗高温钝化剂配方生产技术_轻工金工

铜抗高温钝化剂作为新能源汽车及储能系统铜件的核心防护材料，其配方设计与工艺控制直接决定了抗高温、抗腐蚀性能及环保特性。

一、核心配方体系（以浓缩型产品为例）
基于硫醇 - 氮杂环双膜协同技术，配方由活性主剂、功能助剂及溶剂三部分构成，需平衡成膜性能、水溶性与稳定性，典型配方组成及作用如下表所示：

组分类别核心成分关键作用选型依据
活性主剂硫醇类化合物形成疏水自组装膜，提供基础抗氧化性优选 2 - 巯基苯并噻唑、十二烷基硫醇等，含 - SH 基团可与铜表面形成配位键
氮杂环化合物构建交联复合膜，增强高温稳定性以 2 - 十七烷基咪唑、2 - 巯基 - 5 - 甲基苯并咪唑为主，咪唑 / 苯并咪唑基团可与铜螯合
功能助剂乳化分散剂解决硫醇水溶性难题，防止低温团聚采用脂肪醇聚氧乙烯醚、异构十三醇聚氧乙烯醚与脂肪醇聚氧乙烯醚硫酸钠复配体系
助溶剂提升成分互溶性，保证溶液澄清优选二乙二醇乙醚，低用量即可改善体系均匀性
润湿剂增强工件表面润湿性，确保成膜均匀常用十二烷基硫酸钠，兼具阴离子表面活性与稳定性
螯合剂抑制金属离子堆积，优化膜层致密性以乙二胺四乙酸二钠（EDTA-2Na）为主，可分散难溶物
溶剂去离子水构建水性体系，确保环保性需达到 18MΩ・cm 纯度，避免杂质影响成膜质量

二、配方设计关键原则
双膜协同配比：硫醇与氮杂环化合物质量比控制得当，硫醇优先形成 0.3-0.5nm 疏水基底，氮杂环化合物填充分子间隙实现交联强化。
环保性控制：严禁含铬、亚硝酸盐、VOCs 等物质，乳化分散剂优先选择非离子 - 阴离子复配体系，符合 RoHS 及《绿色产品评价》标准。
稳定性优化：通过助溶剂与分散剂的比例调节，解决烷基硫醇疏水团聚问题，确保 - 5℃至 45℃范围内无析出浑浊。

三、成膜机理与性能强化逻辑
产品核心优势源于 “硫醇自组装膜 + 氮杂环复合膜” 的双膜叠加结构，其形成过程与性能关联如下：

1. 双膜形成过程
吸附成膜阶段：稀释后的钝化液中，硫醇分子通过 - SH 基团与铜表面活性原子形成配位键，烷基疏水尾链有序排列，形成致密的单分子自组装膜（厚度 0.3-0.5nm），实现初步疏水防护。
交联强化阶段：氮杂环化合物通过咪唑基团与铜表面及硫醇分子形成二次螯合，在自组装膜表面构建交联网络，填充分子间隙，形成 “疏水基底 + 致密外层” 的复合结构。

2. 关键性能强化机制
抗高温性：十七烷基长链与苯并咪唑环的刚性结构协同，在 240℃高温下可保持 20min 以上分子稳定性，避免膜层分解。
耐腐蚀性：双膜结构可隔绝氧气、水分及 Cl⁻等腐蚀介质，中性盐雾测试中通过减少电化学腐蚀通路，使耐蚀时间提升至 48h 以上（紫铜可达 72h）。
工艺兼容性：纳米级膜厚（＜0.5nm）不会改变铜件表面粗糙度，接触电阻变化量≤5mΩ，完全满足焊接与导电需求。

四、应用工艺规范（以新能源汇流排处理为例）
浓缩液需按 1:9 比例用去离子水稀释（10% 浓度工作液），具体流程及参数如下：

1. 前处理工序（影响成膜质量的核心环节）
除油脱脂：采用碱性除油剂（pH 10-11，温度 50-60℃）浸泡 5-8min，去除表面油污，后续两道冷水洗（各 1-2min）。
活化处理：对于氧化严重的工件，采用 5%-8% 稀硫酸溶液（室温）活化 30-60s，去除氧化层，立即用去离子水洗至 pH 中性。
预干燥：采用热风干燥（温度≤80℃）或离心机甩干，避免水分带入钝化液影响浓度。

2. 钝化核心工序
工作液参数：温度 40-50℃，pH 5.5-6.5，浓度 10%（定期通过折光仪检测，低于 8% 时补加浓缩液）。
处理方式：浸泡处理 4-10min，对于复杂结构工件可辅以超声波（频率 40kHz）增强成膜均匀性。
后处理：钝化后立即用去离子水漂洗 2-3 次（最后一次水温 60-70℃可提升切水性），然后在 80-100℃下烘干 5-10min。

3. 质量检测标准
检测项目合格指标检测方法
外观表面光亮无花斑，与处理前色泽一致目视观察
耐盐雾性中性盐雾测试≥48h 无腐蚀 GB/T 10125-2021
高温稳定性 120℃×3h 不变色，240℃×20min 不变色恒温烘箱老化试验
膜层厚度 0.3-0.5nm 椭圆偏振光谱仪
接触电阻变化量≤5mΩ 四探针法

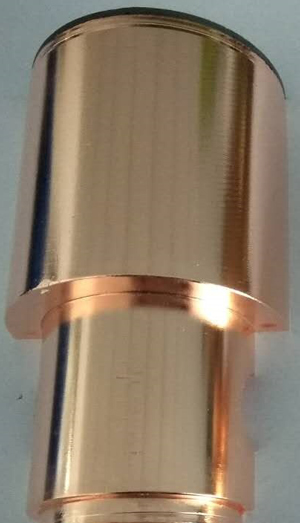

该配方工艺体系通过双膜协同与水性化设计，既解决了传统硫醇类产品水溶性差、传统氮杂环产品耐高温不足的痛点，又满足新能源行业对环保与性能的双重需求，可广泛应用于紫铜、黄铜、铍铜等多种铜材及镀层件的防护处理。

技术服务：铜抗高温钝化剂技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。

上一技术：中性铜钝化剂配方生产技术

下一技术：工序间铜保护剂配方生产技术

[购买方式] [返回首页]
