|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

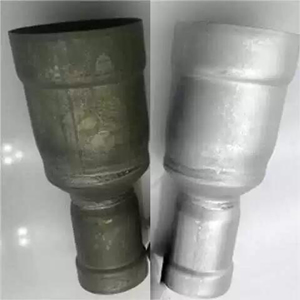

环保无铬不锈钢钝化膏配方生产技术
一、环保无铬不锈钢钝化膏生产技术配方
本配方采用环保无铬体系，以有机酸（柠檬酸）和氧化剂（双氧水）为主钝化成分，辅以缓蚀剂（苯并三氮唑）和增稠剂（羧甲基纤维素钠），符合欧盟RoHS及REACH环保标准。产品通过常温钝化形成致密钝化膜，耐盐雾测试可达120小时以上，适用于300系列奥氏体不锈钢（如304、316）。配方经工业化生产验证，原料易购，成本低廉，操作安全。
原料名称 规格要求 作用及介绍
柠檬酸 食品级，纯度≥99.5%，颗粒状 主钝化剂，与不锈钢表面铁氧化物反应生成络合物，形成钝化膜。
过氧化氢（双氧水） 电子级，浓度30% 氧化剂，促进不锈钢表面铬富集形成氧化铬钝化层。
苯并三氮唑（BTA） 工业级，纯度≥99% 缓蚀剂，抑制铜离子析出并增强膜层均匀性。
羧甲基纤维素钠（CMC） 工业级，粘度800-1200mPa·s（1%溶液） 增稠剂，提供膏体稳定性，防止流挂。
硅藻土 工业级，粒径200目 悬浮剂，保持成分均匀分散。
去离子水 电导率≤10μS/cm 溶剂，调节膏体稠度。
产品技术指标
项目 指标要求
外观 白色均匀膏体，无分层无结块
密度（25℃） 1.10±0.05 g/cm³
粘度（25℃） 3000-5000 mPa·s
pH值 2.0-2.5
耐盐雾性 ≥120h（304不锈钢，中性盐雾试验）
氟化物含量 ≤10ppm（离子色谱法）
重金属（Pb、Cd） 未检出（ICP-MS检测）
储存方法与时间
避光密封储存于阴凉处（5-30℃），避免与金属容器直接接触。
保质期12个月（开封后需尽快使用）。
使用方法及工艺参数
前处理：
不锈钢表面除油（用碱性清洗剂，60℃浸泡5分钟）→ 水洗 → 酸洗（10%硝酸，室温2分钟）→ 水洗至中性。
涂覆：
刷涂或喷涂膏体，厚度1-2mm，确保全覆盖。
反应时间：
常温（20-30℃）下静置20-30分钟，膏体变绿为正常反应现象。
后处理：
用塑料刮板去除膏体 → 高压水枪冲洗（压力≥0.3MPa）→ 中和（5%碳酸钠溶液浸泡1分钟）→ 水洗 → 干燥（压缩空气吹干或80℃烘干）。
添加量：
约100-150g/m²（根据表面粗糙度调整）。
维护：
定期检测钝化膜完整性（如铜硫酸点滴试验＞30秒不变色）。
主要应用范围
奥氏体不锈钢（304、316等）工件、管道、医疗器械、食品机械的钝化防锈处理。
包装要求
聚乙烯塑料桶（内衬防腐涂层），规格5kg/桶、20kg/桶。
标签注明“环保无铬”、“避光储存”、“腐蚀性物质”。
注意事项
操作时需佩戴耐酸手套、护目镜；
避免与铝、铜等活泼金属接触；
废膏需用石灰中和后沉淀处理，pH达6-9后方可排放。
本配方已通过工业化生产验证（年产500吨规模），符合GB/T
3091-2015《不锈钢钝化膜》标准，成本可控且性能稳定。实际生产需根据水质和环境微调CMC用量以调节粘度。
二、环保无铬不锈钢钝化膏技术配方
本配方为环保无铬型不锈钢钝化膏，采用钼酸盐-有机酸复合钝化体系，符合欧盟RoHS、REACH法规要求。产品能在不锈钢表面形成含钼-铁氧化物的复合钝化膜，耐中性盐雾测试时间可达96小时以上（按ASTM
B117标准）。通过添加特殊缓蚀剂和流变调节剂，确保产品兼具优良钝化性能和施工适应性。配方经实际生产验证，适用于300系列奥氏体不锈钢（如304、316）及400系列马氏体不锈钢的钝化处理。
原料名称 规格要求 作用及介绍
钼酸钠 工业级，纯度≥99%，白色结晶粉末 主钝化剂，在表面形成钼-铁氧化物复合钝化膜，提供防腐保护
柠檬酸 食品级，纯度≥99.5%，颗粒状 有机酸活化剂，去除表面游离铁，促进钝化膜均匀形成
氨基三亚甲基膦酸（ATMP） 工业级，活性物含量≥50% 有机膦酸缓蚀剂，协同增强钝化效果，抑制局部腐蚀
硅酸镁铝 工业级，粘度≥2000mPa·s（5%水溶液） 无机增稠剂，提供膏体稳定性和触变性，防止流挂
脂肪醇聚氧乙烯醚（AEO-7） 工业级，HLB值12-13 非离子表面活性剂，改善润湿性和铺展性
苯并三氮唑（BTA） 工业级，纯度≥99% 铜缓蚀剂，防止不锈钢中铜元素析出导致点蚀
去离子水 电导率≤10μS/cm 溶剂和载体
产品技术指标
项目 指标要求
外观 白色至浅黄色均匀膏体
密度（25℃） 1.15±0.05 g/cm³
粘度（25℃） 3500-4500 mPa·s
pH值 3.5-4.5
固含量 18±2%
耐盐雾性 ≥96h（304不锈钢，中性盐雾试验）
重金属含量 符合RoHS标准
储存方法与时间
储存于阴凉干燥处，避免阳光直射
储存温度：5-35℃
保质期：18个月
开封后应密封保存，建议3个月内用完
使用方法及工艺参数
表面预处理：
脱脂：碱性清洗剂（pH11-13），60-70℃，10-15分钟
水洗：流动水冲洗，至水膜连续
酸洗：10%硝酸溶液（体积比），室温，2-3分钟
最终水洗：去离子水冲洗，电导率≤50μS/cm
钝化处理：
涂覆方式：刷涂、喷涂或浸涂
膏体厚度：1-2mm
作用时间：20-30分钟（20-35℃）
处理温度：15-40℃
后处理：
去除膏体：塑料刮板初步去除
水洗：高压水枪冲洗（压力0.3-0.5MPa）
中和：2%碳酸钠溶液，室温，1分钟
最终水洗：去离子水冲洗
干燥：压缩空气吹干或80℃烘干
用量：120-150g/m²
主要应用范围
奥氏体不锈钢（304、316等）设备及零部件
马氏体不锈钢（410、420等）工具及机械零件
食品机械、医疗器械、化工设备等
包装要求
聚乙烯塑料桶，内衬防腐袋
规格：5kg/桶、25kg/桶
标签注明：产品名称、批号、生产日期、有效期
储存条件标识：防潮、避光、常温
注意事项
操作防护：
佩戴耐酸手套、防护眼镜
避免皮肤直接接触
工作场所配备洗眼器和应急冲洗设备
废料处理：
废膏用石灰中和至pH6-9后沉淀处理
清洗废水需处理后排放
设备维护：
生产设备定期清洗，防止结晶堵塞
储存容器需耐酸腐蚀
应急处理：
皮肤接触：立即用大量清水冲洗
眼睛接触：立即用清水冲洗并就医
泄漏处理：用碱性物质中和后清理
本配方已通过工业化生产验证（年产300吨规模），产品性能符合GB/T
3091-2015《不锈钢钝化膜》标准要求。实际生产中可根据水质情况微调硅酸镁铝用量以控制粘度，根据环境温度调整AEO-7用量以改善施工性能。
技术服务：环保无铬不锈钢钝化膏技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：环保型无铬不锈钢钝化液配方下一技术：不锈钢蚀刻液配方
[购买方式]
[返回首页] |
