一、常温快速早强沥青冷补料配方生产技术

技术概述
本产品为工业化定型常温快速早强型沥青冷补坑槽修补材料，依据 JT/T 972‑2015《公路沥青路面坑槽冷补材料》进行配方与工艺定型。采用SBS 改性沥青 + 梯度挥发脱芳烃溶剂制备沥青冷补液，复配硅酸盐水泥‑消石灰‑钠基膨润土无机早强增稠体系，搭配连续密级配石灰岩集料与木质素纤维，在工厂密闭防爆生产线完成拌合、密封包装。

产品无需现场加热，一年四季常温可施工；压实完毕即可开放通行；随着溶剂逐步挥发与无机组分水化发展，强度持续增长，彻底解决传统普通冷补料早期发软、开放交通慢、水稳定性不足、储存易分层离析等行业痛点；成品袋装密封储存，运至现场直接开袋摊铺压实即可投入使用，适用于沥青路面各类坑槽、网裂、松散病害快速抢修。

主要成分
集料体系：石灰岩集料、石灰岩矿粉；无机早强改性体系：硅酸盐水泥、消石灰、钠基膨润土、木质素纤维；沥青冷补液体系：基质沥青 + SBS改性剂 + 非胺类抗剥落剂 + 复合脱芳烃溶剂油

产品优点
1. 压实完成即可开放交通：施工压实完毕直接通车，无需长时间等待；随时间推移溶剂挥发、无机组分水化，强度持续走高，特别适合应急抢险，最大限度缩短交通管制时间。
2. 宽温域施工适应性：无需加热，‑10℃～40℃环境均可施工；坑槽吹扫干燥后即可开展修补作业。
3. 优异水稳定与抗冻融性能：非胺类抗剥落剂 + 消石灰协同，浸水残留稳定度、冻融劈裂强度比指标富余，修补部位不易水损松散。
4. 高低温综合性能均衡：SBS 改性沥青体系保证高温抗车辙、低温抗开裂，修补后不易出现拥包、龟裂。
5. 储存稳定性优良：密封袋装条件下可储存 6 个月，无分层、无严重结团，开袋即可施工，便于备货应急。
6. 工厂标准化量产：原料、配比、工艺时序全部固化，产品批次差异小，质量可控；生产采用密闭防爆工艺，安全合规。
7. 施工简单，设备要求低：不需要大型热拌设备，小型压实机具即可完成作业，适合市政、国省干线、园区道路零星坑槽抢修。

技术优势（对比普通市售冷补料）
1. 复合强度演化机制：摊铺压实后依靠冷补液黏结力实现即时通车；后续溶剂挥发 + 低掺量水泥‑消石灰水化双重作用，强度持续增长，解决普通冷补料刚通车易推移、后期强度上不去的短板。
2. 双溶剂梯度挥发设计：快挥发实现快速固化；慢挥发保留一定柔韧性，避免修补层过早干硬脆裂，兼顾即时通车与长期耐久性。
3. 抗离析增稠体系：钠基膨润土精准掺配，抑制储存期沥青液相沉降分层，提升袋装料储存周期。
4. 拌合工艺时序定型：严格执行干料预分散‑喷液裹覆‑矿粉封孔三步工艺，纤维分散充分，成品无局部泛油、无露骨。

技术参数（对标 JT/T 972‑2015）
马歇尔试件击实条件：23℃常温击实
压实后即时马歇尔稳定度：3.3kN
23℃养护 2h 马歇尔稳定度：7.2 kN
23℃养护 24h 马歇尔稳定度：10.5 kN
23℃养护 7d 马歇尔稳定度：11.8 kN
浸水 48h 残留稳定度：89.3 %
冻融劈裂强度比：81.5 %
60℃动稳定度：3680 次 /mm
-10℃弯曲破坏应变：2680 με
沥青‑集料黏附性等级：5 级
密封储存稳定性（6 个月）：无分层、无结团，可正常施工
包装规格：25 kg / 袋，内衬 PE 热封塑料袋 + 外编织袋
松铺系数：1.18

使用方法
1. 坑槽切割修整：使用切缝机沿坑槽外缘切出垂直立面，切深需大于破损底面 20mm，清除松散松动部分。
2. 坑槽清理：采用≥0.6MPa 高压空气吹扫坑槽，彻底清除浮灰、松散颗粒、积水、油污；坑槽必须干燥。
3. 界面粘结处理：坑槽四壁及底面薄刷冷补液或乳化沥青粘结层，用量 0.3 L/m²，增强新旧路面粘结。
4. 填料摊铺：打开袋装冷补料，分层填入坑槽，单层摊铺厚度不大于 80mm；松铺系数取 1.18，填料略高出原路面约 5mm。深度大于 80mm 必须分层摊铺分层压实。
5. 压实作业：优先采用 1.5t 小型振动压路机，由边缘向中间碾压，标准碾压 4 遍；边角位置采用振动夯人工补压，保证压实度。压实作业完成后即可开放交通通行。
6. 工况提示：低温环境（＜10℃）、重载高频路段，条件允许建议养护 2h 后再放开重载车流；未压实严禁通车；施工后遇降雨，应尽量避免重载碾压。

适用范围
1. 市政道路、国省干线、县乡公路沥青路面坑槽修补、局部松散病害抢修。
2. 厂区道路、园区道路、停车场沥青路面破损坑槽应急修补。
3. 桥梁沥青铺装层小型坑槽（桥面需做好界面处理）。
4. 冬季、雨季应急抢险维修，不具备热拌料施工条件的抢修作业。
5. 养护单位常备应急修补材料，袋装仓储，随取随用。

储存与运输要求
1. 成品为 25kg 密封袋装，存放于阴凉、通风、干燥库房，避免暴晒、雨淋；包装袋破损应及时封口，防止溶剂挥发受潮。
2. 堆码不宜过高，避免重压结块；密封条件下储存有效期 6 个月。
3. 运输防止包装袋破损，远离明火热源。

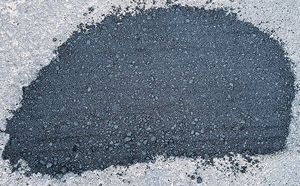

二、早强型沥青冷补料配方生产技术

技术概述
本产品为新一代早强型复合改性沥青冷补混合料，采用 SBS/PPA 双复合改性阳离子乳化沥青为核心胶结基材，搭配碱性石灰岩骨架集料、矿物填料、无机+有机复合早强体系，通过水泥后置可控水化工艺精密拌合制成。产品彻底解决传统冷补料强度低、成型慢、水稳差、易掉粒、通车等待时间长、低温施工失效、储存易结块等行业痛点。
产品区别于普通溶剂型冷补料：普通冷补料仅靠沥青物理粘附，无后期强度；本产品具备沥青物理粘结 + 水泥水化化学加筋双重强度机制，压实即可临时通车，后期强度持续快速增长，兼具即时通行、早强快硬、高强耐久、四季施工、储存稳定五大核心特性，属于高性能道路应急修补与长效养护专用材料。

产品优点
1、压实即可开放交通：施工碾压完成后可立即开放小型车辆低速通行，无需封闭交通，极大降低道路保通压力。
2、早强速度快、重载通车时间短：常温8小时即可完全开放重载交通，低温环境强度上升速度远超常规冷补料，彻底解决传统冷补料“半个月发软、长期松散”问题。
3、高强度、高稳定性：SBS+PPA复合改性提升沥青粘结力与结构稳定性，水泥水化生成致密C-S-H凝胶，整体结构密实、抗车辙、抗变形、抗推移。
4、优异的水稳定性与抗冻性：碱性石料+高极性改性沥青+胶浆致密填充，防水、防渗、抗冻融，雨季、冬季修补不脱落、不复发坑槽。
5、全程冷施工、无需加热：常温冷拌冷铺，无需热油、无需加热路面，施工简便、高效节能、无烟尘污染。
6、储存稳定、不易固化：采用后置水泥隔离工艺、胶体保护稳定体系，密封储存可达90天，生产与仓储无提前固化、无结块失效风险。
7、四季通用、全天候施工：适配高温、常温、低温环境，低温早强体系保证冬季施工正常成型，不受气温限制。
8、环保安全、合规性强：摒弃传统DMSO有毒溶剂，采用三乙醇胺+甲酸钙无机有机复合早强体系，无挥发、无异味、绿色环保，符合道路工程材料准入标准

主要原料
本产品由复合改性乳化沥青、碱性石灰岩集料、石灰岩矿粉、P·O42.5早强水泥、复合早稳助剂五大体系精准复配而成。

技术优势
1、SBS/PPA双复合改性沥青技术
突破单一SBS改性相容性差、极性弱缺陷，PPA重塑沥青胶体结构，形成连续网状弹性体系，粘结力、水稳、高温、低温性能全方位提升。
2、阳离子慢裂快凝稳态乳化技术
酸性稳态pH体系+高分子胶体保护，乳液储存稳定、不分层、不提前破乳；拌合均匀、裹覆性极强，施工压实后快速凝硬成型。
3、无机+有机复合低温早强技术
替代高毒溶剂早强，甲酸钙负责低温激活水化，三乙醇胺负责致密强化，实现冬季低温正常快速成型，通车速度行业领先。
4、水泥后置可控水化核心工艺
先裹覆沥青形成隔离膜、后投水泥，物理阻隔自由水与水泥接触，生产不固化、仓储不结块、施工压实后才快速硬化，彻底解决掺水泥冷补料无法储存、极易报废的行业难题。
5、油石比科学配比（6.33%）
处于冷补料最优区间，不花白、不松散、不泛油，兼顾施工和易性、储存稳定性、后期高强度。

技术性能参数
油石比：6.33%
施工特性：全天候冷施工、无需加热
即时通车性能：压实完成即可开放小型车辆通行
常温轻型通车时间：4h
常温重载完全通车时间：8h
初始压实粘结强度：≥2.2kN
早期4h强度：≥5.5kN
终期72h稳定强度：≥10.0kN
水残留稳定度：≥80%
冻融劈裂强度比：≥82%
高温动稳定度：≥10000次/mm
低温弯曲应变：≥3500με
密封储存期：90天（阴凉干燥环境）

适用范围
高速公路、国道、省道、市政道路、厂区道路、小区道路坑槽、龟裂、网裂修补
桥面、隧道、井周、路口、公交站台高频病害修补
雨季、冬季、低温雨雪天气应急抢修
道路预防性养护、局部沉降修补、局部破损修复
无需封闭交通、需要快速恢复通行的各类道路紧急维修工程

使用方法
1. 清理坑槽：彻底清除坑槽内松散料、浮尘、积水、杂物，切除松动边缘，保证基面坚实。
2. 分层填料：坑深≤8cm一次摊铺；坑深＞8cm分层摊铺，单层压实厚度≤8cm。
3. 压实作业：采用振动夯或小型压路机压实，边角人工夯实，表面平整无轮迹，微高于原路面1-3mm。
4. 开放交通：压实完毕立即开放小车低速通行；常温8小时开放重载正常通行，低温环境适当延长。

储存与包装
包装：双层PE内膜+外编织袋密封包装
储存条件：阴凉、干燥、通风，避免暴晒、雨淋、高温堆放
保质期：密封储存90天，60天后使用建议复测活性
开袋物料当日用完，严禁长期敞放

产品优势
本早强冷补料属于高性能冷补沥青混合料。相比普通冷补料：不发软、不掉粒、不复发、通车快、储存稳、四季能用、强度高、水稳好，既满足应急快速通车，又实现长效路面修复。

技术服务：早强沥青冷补料技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
