|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
 中温锌锰系磷化液配方生产技术
技术概述

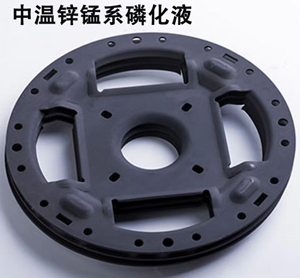

中温锌锰系磷化液是一款专为钢铁表面处理研发的中温（60-70℃）高耐蚀磷化药剂，核心作用是在钢铁制品表面通过化学与电化学反应，生成一层结晶细密、结构致密的深灰色磷化膜。该磷化膜兼具优异的耐蚀性、良好的抗磨性能，是高端钢铁工件表面处理的优选药剂，广泛应用于对磷化质量要求较高的场景，包括轴承缸套、活塞环、汽摩配件、各类机械部件、五金工具、紧固件、齿轮等绝大多数钢铁材料。
本品适配性极强，所用设备简单、操作便捷，可满足小规模手工处理与大规模自动化流水线生产双重需求；磷化后的工件可实现两种应用场景：一是作为涂装前基底，显著提升后续电泳、喷涂等涂装工艺的结合力，延长涂层使用寿命；二是配合防锈油、水性防锈剂等封闭剂进行终处理，实现钢铁零件的长期防腐储存，全方位覆盖钢铁表面防护的核心需求。
特性：沉渣少.成本低.操作方便
工艺参数
成分：氧化锌、磷酸、马日夫盐、络合剂、促进剂等
外观气味：A:淡绿色透明液体，无明显气味 B:淡黄色透明液体，无明显气味
比重：A: 1.30-1.40, B: 1.00-1.05
PH：A:1.0-2.0, B:8.0-9.0
工作温度：60-70°C
处理方式：浸泡
处理时间：10-20分钟
配比：A: 7.0-9.0%, B: 0.1-0.3%
工艺参数：槽液总酸度:35-45，游离酸度:4.5-6.5，PH:2.0-3.0
性能优势：
膜层呈深灰色
满足客户深色膜层的需求
耐蚀性好
膜层厚，极好的耐蚀性
渣量少
槽液稳定，上膜快，渣量少
膜层结晶致密
磷化膜均匀细腻组成晶粒致密
提高涂层结合力
提高对钢铁基材防护性能
槽液管理方便
设备简单，操作方便，循环使用
推荐工艺流程：钢铁件： 脱脂除油→溢流水洗→除锈→中和水洗
→;溢流水洗→;表调（40℃，1-2分钟）→磷化→水洗→热水洗（可选）→烘干干燥（可选）→后续处理（电泳涂装/喷涂/浸防锈油/防锈封闭剂）
槽液配制方法（以1000kg计算）：
加清水至处理槽的918kg，加80kg磷化液A剂，2kg磷化液B剂，搅拌均匀，加热至处理温度（65℃左右），分析确认槽液PH值、总酸度，游离酸度后，即可用于生产，若酸度偏高可用少量碳酸钠调整。
注意事项：
1.工件需除油脱脂干净，视情况对进行酸洗除锈，确保磷化膜均匀致密；
2. 当槽液工作一段时间后所产生的沉淀应在每次作业前打捞干净，正常情况下，建议每六个月重新建浴新液；
3.水洗池要经常更换，保持水质干净，各工序间隔时间要尽量短；
4.槽液使用过程中避免氯离子、硫酸根离子混入槽液；
5.随着磷化液处理的不断进行，槽液中铁含量不断积累，若铁含量过高，处理时间变长，覆膜变粗，磷化膜综合性能下降，请废弃更新一部分槽液；
6.高温蒸发造成液位降低时，及时补加清水和磷化液，尽可能保持药液的稳定，建议采用连续滴加补水的方法保持液位稳定；
7. 本品铁系磷化液偏酸性，操作者需戴好防护手套，防护眼罩进行操作，若皮肤或衣服上溅有药水，需立即用清水冲洗，严重者就医。
技术服务：中温锌锰系磷化液配方生产技术280元，包括生产配方、工艺流程等，技术配方成熟，直接用于生产，提供技术支持。
上一技术：中温锌钙系磷化液配方工艺下一技术：磷化前预黑剂技术配方
[购买方式]
[返回首页]
|
