ADC12压铸铝中性拉白除灰剂/ADC12压铸铝清洗剂配方生产技术_轻工金工

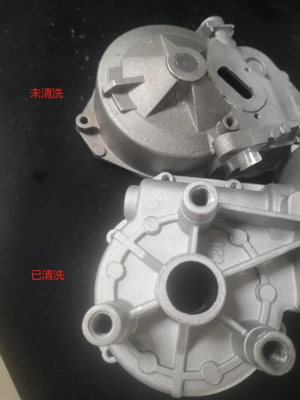

一、ADC12 压铸铝中性拉白除灰剂配方生产技术

技术简介
本产品为中性环保型高硅压铸铝专用除灰拉白剂，专为 ADC12（含 Si 9–12%）设计，在 pH 6.4–6.6 温和条件下实现除硅灰、除氧化皮、除脱模剂、拉白增亮、防返灰一体化处理，替代传统硝酸 / 氢氟酸强腐蚀体系，无氮氧化物、氟化氢挥发，安全环保，适配浸泡 / 超声波自动化产线。

产品定位
专用对象：ADC12 高硅压铸铝（含硅 9–12%，易产生黑色硅灰、脱模剂残留、氧化皮）
工艺定位：前处理核心工序，承接除油→拉白除灰→水洗→钝化 / 喷涂 / 电镀全流程
技术定位：中性温和体系（pH 6.4–6.6），区别于强酸（pH＜3）、强碱（pH＞10）体系，无过腐蚀、无晶间腐蚀、无氢脆风险，去除 ADC12 表面黑色硅灰膜、氧化皮、黄斑、脱模剂残留，拉白后呈均匀亚光白，无花斑、无挂灰，解决传统强酸工艺腐蚀基材、产生 NOₓ/HF 有毒气体、废水难处理、操作风险高问题，实现低泡、易漂洗、槽液稳定、寿命长（5–7 天），适配自动化连续生产

配方成分
1. 硅灰溶解与络合（核心）
氟化氢铵：在中性条件下缓慢释放 F⁻，选择性络合溶解游离硅（Si + 6F⁻ → [SiF₆]²⁻），不腐蚀铝基体
柠檬酸+ HEDP：双螯合体系，络合 Al³⁺、Fe³⁺等金属离子，防止二次沉淀返灰
2. 温和氧化剥离（主反应）
30% 双氧水+ 过硫酸铵：协同弱氧化，氧化分解有机脱模剂、氧化皮，将黑色硅灰转化为易分散的微细颗粒
中性条件下氧化温和，无铝基体过腐蚀，仅作用于表面杂质层
3. 缓蚀与分散（保障质量）
磷酸二氢钠 / 磷酸氢二钠（缓冲体系）：精准稳定 pH 6.4–6.6，避免 pH 波动导致腐蚀或失效
TTA-Na+ 五水偏硅酸钠：铝专用缓蚀，在铝表面形成致密钝化膜，抑制点蚀
亚甲基双萘磺酸钠+ 低泡 AEO：超分散硅渣，防止二次吸附，确保拉白均匀、无返灰
4. 润湿渗透（提升效率）
低泡脂肪醇聚氧乙烯醚：降低表面张力，快速渗透砂孔、夹缝，去除死角残留，适配超声波工艺

配方优势
pH 精准控制：磷酸缓冲体系 + 柠檬酸协同，pH 稳定 6.4–6.6，中性温和
环保无风险：无硝酸、无氢氟酸、无铬、无亚硝酸盐，符合 ROHS/REACH
低泡适配：专用低泡 AEO，超声波 / 浸泡无泡沫夹带，易漂洗
长效稳定：HEDP 稳定双氧水，槽液寿命 5–7 天，补加量低
高硅适配：氟化氢铵 + 分散剂协同，彻底解决 ADC12 硅灰返灰难题

使用工艺
1. 核心工艺参数
参数数值控制要求
工作液浓度原液直接使用无需稀释，开缸即用
温度 30±3℃ 最佳效率，≤35℃防双氧水分解
时间 8–12 min 复杂件 / 超声波 8 min，普通件 10–12 min
pH 控制 6.4–6.6 每班次检测，及时微调
槽液寿命 5–7 天每日补加 30% 双氧水 0.2–0.3%
适用方式浸泡、超声波超声波功率 28–40 kHz，效果更佳
2. 现场工艺流程
除油脱脂 → 两道逆流漂洗 → 中性拉白除灰（本剂） → 两道逆流漂洗 → 钝化 / 喷涂 / 电镀
3. pH 微调方案
情况操作用量（每 1000 L 槽液）
pH＞7.0 加一水柠檬酸 0.5 kg，搅拌 10 min 复测
pH＜6.0 加磷酸氢二钠 0.4 kg，搅拌 10 min 复测
4. 槽液维护
每日检测 pH、温度，补加 30% 双氧水 0.2–0.3%
每周过滤槽液（200 目），去除硅渣杂质
5–7 天后更换新液，旧液中和（pH 6–9）后排放

性能指标
1. 成品理化指标
项目指标检测方法
外观无色至微黄色透明液体目视
pH（25℃） 6.4–6.6 pH 计
密度（25℃） 1.03–1.05 g/cm³ 密度计
泡沫高度（罗氏，0.5%） ≤20 mm 罗氏泡沫仪
稳定性 25℃静置 30 天不分层、无沉淀静置试验
双氧水含量 ≥1.5% 滴定法
2. 处理效果指标
项目指标验收要求
除灰效果硅灰、氧化皮、脱模剂 100% 去除目视无黑灰、无黄斑、无残留
拉白效果均匀亚光白，无花斑、无挂灰色差 ΔE≤1.0，光泽均匀
缓蚀效果无过腐蚀、无点蚀、无晶间腐蚀金相检测，腐蚀率≤0.1 g/(m²・h)
防返灰烘干后 24 小时无返白霜室温放置 24 小时目视
后续适配钝化 / 喷涂附着力≥1 级百格试验

环保安全
1. 环保优势
无硝酸、无氢氟酸、无铬、无亚硝酸盐，无 NOₓ、HF 有毒气体挥发
低磷、低 COD，废水仅需中和至 pH 6–9即可排放，处理成本低
符合 ROHS、REACH、GB/T 24409 环保标准
2. 安全特性
中性体系，无强腐蚀、无灼伤风险，操作安全
低泡、易漂洗，无泡沫夹带，无滑跌风险
储存：密封、阴凉干燥处，≤30℃，远离热源、还原剂

应用范围
1. 应用范围
材质：ADC12、ADC10、A380、A356等高硅压铸铝
行业：汽车零部件、3C 电子、通讯基站、灯具、机械五金等
工艺：适配浸泡、超声波、自动化生产线，兼容钝化、喷涂、电镀、阳极氧化等后处理

二、ADC12压铸铝中性拉白除灰剂配方技术工艺

产品概述
本产品为中性环保高稳定型ADC12压铸铝专用拉白除灰浓缩液，采用氟化氢铵搭配三元pH缓冲、多元螯合缓蚀、双氧水稳定提亮复合配方。产品无硝酸、无强腐蚀性无机酸，工作液pH稳定控制在6.0-7.0中性区间，具备低腐蚀、无麻点、无过蚀、无基材尺寸损耗等优势。
可高效清除ADC12、A380等高硅压铸铝工件经碱脱脂后残留的顽固硅灰、黑色复合氧化层、压铸脱模剂残膜，处理后工件表面均匀亮白、无返灰、无色差。广泛适配喷涂、钝化、阳极氧化前精密预处理工艺，兼容浸泡、喷淋全自动化生产线，可满足大批量连续量产需求。

技术原理
针对ADC12压铸铝高硅特性（硅含量9.0%-12.0%），碱蚀后易生成难溶硅铝复合氧化垢、游离硅颗粒及金属杂质氧化层，常规酸碱药剂无法兼顾除灰效果与基材防护。本产品通过五大核心体系协同作用，实现中性环境下高效除灰、精准提亮、基材防护的效果：
三元缓冲稳pH体系：依托柠檬酸-硼酸-三乙醇胺复合缓冲体系，精准抵消氟化氢铵微弱酸性，牢牢锁定工作液pH在6.2-6.8最优区间，杜绝酸碱波动引发的工件色差、局部过蚀、失光等缺陷，保障量产稳定性。
缓释活性氟除硅体系：低剂量氟化氢铵缓慢释放高活性氟离子，温和裂解硅铝复合灰垢的网状结构，精准剥离工件表面及夹缝、盲孔内的游离硅、顽固黑灰，除灰能力优于传统氟化铵、氟硼酸钾体系，且中性环境无强腐蚀风险。
强化双氧水稳定体系：优化提升DTPMPA（二乙烯三胺五甲叉膦酸）用量，强效螯合槽液内微量重金属杂质，彻底阻断双氧水催化分解路径，解决氟化氢铵体系易导致双氧水早衰、槽液浑浊失效的行业痛点，大幅延长槽液使用寿命。
多元复合缓蚀体系：植酸、葡萄糖酸钠、三乙醇胺多重缓蚀组分复配，在铝基材表面形成致密吸附保护膜，有效隔绝药剂与铝基体反应，杜绝薄壁工件尺寸损耗、麻点、针孔、发黑等不良问题。
润湿分散防返灰体系：低泡非离子润湿渗透剂AEO-9，可深入工件缝隙、盲孔、纹路内部剥离残留灰垢，同时悬浮分散污垢，有效防止杂质二次吸附工件表面，彻底解决批量生产返灰问题。

开槽及使用工艺
标准开槽配比（1000L工作槽）
定型浓缩原液：80L；30%双氧水（现场单独添加）：12L；去离子水补足至1000L；混合后工作液pH稳定区间6.2-6.8，符合6.0-7.0工艺标准。
关键规范：双氧水不可提前混入浓缩原液，仅可现场开槽、换液、补液时添加，杜绝长期储存氧化组分分解失效。
工艺参数
工作温度：20-35℃，最高温度严禁超过40℃，高温会加速双氧水分解、引发pH漂移、导致工件失光、除灰失效
浸泡时间：轻微挂灰工件1.5-2min；重灰、夹缝、盲孔复杂工件3-4min；严禁浸泡超5min，杜绝基材轻微过蚀
操作方式：工件上下匀速摆动或槽体空气搅拌，强化缝隙药液交换，提升除灰均匀度，避免局部残灰
槽体材质：仅限PP、PE防腐塑料槽，禁止使用铁槽、不锈钢槽，防止槽体腐蚀、药液污染变质
工艺流程
工件碱性除油脱脂 → 二级逆流水洗 → 中性拉白除灰（本药剂） → 二级纯水溢流漂洗 → 钝化/喷涂/阳极氧化后续工序

产品技术指标：
检测项目检测标准（25℃常温）
原液外观无色透明均匀液体，无分层、无沉淀、无悬浮物、无异味
工作液pH值 6.0-7.0（最优稳定区间6.2-6.8）
原液密度 1.03±0.02g/cm³
除灰效果 ADC12压铸铝硅灰、黑灰、脱模剂残膜完全去除，表面均匀亮白，无发暗、无色差、无残灰
基材腐蚀状态处理后工件无麻点、无针孔、无过蚀、无尺寸损耗，基材平整度完好
泡沫性能低泡特性，浸泡、喷淋工艺均无溢泡、无泡沫残留，适配自动化产线
储存稳定性密封避光常温储存6个月，不分层、不变质、除灰性能无衰减、无失效现象

配方优势
除灰性能优异：相较于传统氟盐配方，硅灰、夹缝黑灰去除更彻底，重灰压铸工件良率显著提升，适配复杂结构工件。
槽液稳定性极佳：优化DTPMPA用量，完美适配氟化氢铵体系，彻底解决双氧水早衰、槽液发黄浑浊问题，大幅延长槽液使用寿命。
工艺兼容性满分：沿用原有成熟开槽比例、温度、时间、维护方式，新旧产线无需调试，可直接切换量产。
产品良率更高：中性缓冲低腐蚀体系，无过蚀、无麻点、无批次色差，适配高端精密ADC12压铸件生产需求。

技术服务：ADC12压铸铝拉白除灰剂（中性）技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。

上一技术：铝材切削液碱性清洗剂配方技术

下一技术：压铸铝洗白除垢剂配方技术

[购买方式] [返回首页]
