随着时间的推移和车辆荷载的不断增加，道路表面难免会出现各种裂缝。这些裂缝不仅影响道路的美观度，更重要的是，它们会削弱路面的结构强度，加速路面的破损和老化，甚至威胁到行车安全。

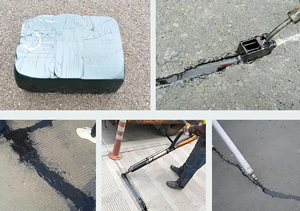

加热型沥青灌缝胶是一种常见的材料，主要用于路面裂缝的修补工作。这种材料以沥青为主要成分，通过加热使其软化，便于施工人员灌注到裂缝中，从而恢复路面的连续性和平整度。加热型沥青灌缝胶在常温下呈固态或半固态，需要通过加热设备升温至一定温度后才能变成流动状态。这种材料通常具有良好的粘结性和弹性，能够适应路面因温度变化而产生的收缩和膨胀。

一、沥青灌缝胶是什么？
沥青灌缝胶，也被称为公路灌缝胶或道路加热型密封胶，是一种专门用于道路路面裂缝处理的高弹性密封材料。它主要由沥青为基料，结合SBS高聚物橡胶作为改性剂，并通过复合高分子塑性材料进行化学改性处理而制成。这种独特的配方和工艺使得沥青灌缝胶具有出色的弹性、粘结力和密封性能。

二、沥青灌缝胶的作用
1.强大的粘结与密封性能：沥青灌缝胶与路面裂缝壁具有强大的粘结能力，即使在路面裂缝受冷收缩或受热膨胀时，也能保持牢固的粘结，不开胶。这种特性确保了修补后的裂缝能够长期保持稳定，有效阻止水分和其他杂物进入裂缝，从而保护路面结构，减缓路面破损的速度，延长道路的使用寿命。
2.优异的耐候性与耐久性：沥青灌缝胶在高温和低温下均能保持稳定的性能。在夏季高温（如80℃90℃）下不融化、不流淌，保持其形态和性能；在冬季低温（如-20℃-30℃，甚至-40℃）下不开裂、不脱落，具有出色的耐寒性能。经过特殊工艺处理，沥青灌缝胶还具有优异的抗老化性能，能够长时间保持其性能稳定，不易老化变质。
3.高弹性与适应性：沥青灌缝胶的高弹性使其能够适应路面的伸缩变化，即使在车辆荷载和温度变化等外部作用下，也能保持良好的密封效果。这一特性使得沥青灌缝胶在应对复杂多变的道路环境时表现出色。
4.施工简便快捷：相比传统的修补方法，使用沥青灌缝胶进行裂缝修补更加简便快捷。无需复杂的施工机械和繁琐的施工步骤，只需将灌缝胶加热至适宜温度后灌入裂缝中即可。同时，其较快的固化速度也大大缩短了施工周期，减少了交通中断的时间。
5.环保节能：沥青灌缝胶的原材料来源于可再生资源，且在使用过程中不会产生有害物质。使用沥青灌缝胶进行道路修补不仅符合环保理念，还有助于推动交通行业的可持续发展。

三、沥青灌缝胶的应用范围
沥青灌缝胶广泛应用于各种道路和场合的裂缝修补中，包括高速公路、桥梁、隧道、市政道路、机场跑道、停车场等。无论是水泥混凝土路面还是沥青路面，沥青灌缝胶都能够发挥其独特的优势，为道路的健康运行提供有力保障。

四、沥青灌缝胶的施工工艺
沥青灌缝胶的施工工艺是确保道路裂缝修补质量的关键步骤。施工前，需要对施工路段进行交通封闭与准备，清理施工区域内的杂物和垃圾，保持施工区域的整洁。然后，使用专业的开槽机根据裂缝的宽度和深度进行开槽作业，确保槽口的均匀性和直线性。接下来，对槽内及两侧的灰尘、杂物进行彻底清除，并使用热气喷枪进行干燥处理。之后，将沥青灌缝胶加热至适宜温度后灌入裂缝中，并使用专业的压实工具对胶料进行压实处理。最后，等待灌缝胶养护固化后即可开放交通。

五、加热型沥青灌缝胶技术简介
加热型沥青灌缝胶是一种以沥青为基础，通过添加改性剂和添加剂优化性能的路面裂缝修补材料。其配方和生产工艺需严格控制以确保高温稳定性、低温抗裂性及粘结强度。
核心配方组成
1. 基质沥青
类型：通常采用 70# 或 90# 道路石油沥青，提供基础粘结性和防水性。
2. 改性剂
SBS（苯乙烯 - 丁二烯 - 苯乙烯嵌段共聚物）：
作用：显著提升弹性恢复率、高温稳定性和低温延展性。
橡胶粉：
作用：增强柔韧性、抗老化性，并降低成本。
3. 添加剂
增塑剂：
类型：芳烃油、邻苯二甲酸二丁酯（DBP）等。
作用：降低粘度，改善施工流动性。
稳定剂：
类型：铬酸酐、亚硫酸酐、纳米蒙脱石等。

作用：抑制氧化和热降解，延长使用寿命。
抗老化剂：
类型：抗氧剂（如 BHT）、光稳定剂（如 UV-531）。
作用：提高耐候性，抵抗紫外线和酸雨侵蚀。
填料：
类型：碳酸钙、滑石粉、岩沥青等。
作用：增强硬度、降低成本，调节稠度。
4. 其他成分
树脂：
类型：古马隆树脂、乙烯 - 丙烯酸共聚物（EAA）。
作用：提高与裂缝壁的粘附力，增强水稳定性。
相变调温材料（可选）：
类型：石蜡、脂肪酸。
作用：调节温度敏感性，减少高温流淌和低温开裂。

六、性能标准与检测
1. 行业标准
中国：JT/T 740-2015《路面加热型密封胶》，要求软化点≥75℃、-10℃低温拉伸无裂纹、弹性恢复率≥30%。
美国：ASTM D6690-21，规定锥入度、流动值、粘附性等指标。
2. 关键性能指标
软化点：80-96℃（高温稳定性）。
弹性恢复率：≥35%（适应路面变形）。
低温拉伸：-10℃至 - 30℃无断裂（抗裂性）。
粘附强度：≥3.5MPa（60℃），抵抗车辆荷载剥离。

七、施工应用要点
裂缝预处理：
开槽扩缝：使用开槽机将裂缝扩至 10-15mm 宽、15-20mm 深，深宽比≤2:1。
清槽干燥：高压空气枪清除杂物，液化气喷灯烘干潮湿裂缝。
灌缝操作：
加热灌注：将灌缝胶加热至 180-200℃，通过压力喷头分次灌注，形成 T 形密封层，厚度 3-5mm。
表面处理：撒布防粘砂（覆盖率＞90%），防止车辆碾压剥离。
养护与开放交通：
冷却时间：常温下 20 分钟，冬季适当延长至 30 分钟。
质量验收：渗水试验（0.3MPa/120min 无渗漏）及长期巡查。

技术服务：路面加热型沥青灌缝胶/道路裂缝修补专用密封胶技术资料费320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
