镁合金化学镀镍液（镁合金化学镀镍水）配方生产技术_轻工金工

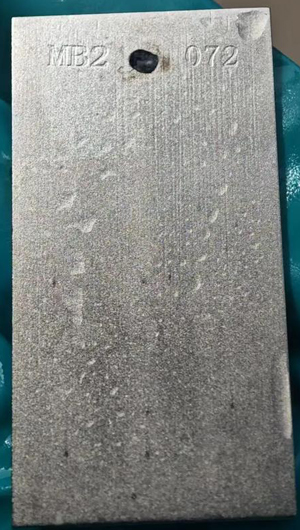

一、镁合金无氟化学镀镍溶液配方及镀镍工艺

镁合金有许多独特的优点，如密度低、比强度和比刚度高，且阻尼性、切削性、铸造性能优越，在汽车工业、航天航空工业、电子工业上得到了日益广泛的应用。虽然镁原料丰富，在自然资源中处于第八位，但作为结构材料，其耐蚀性差制约了它更广泛的使用。

镁合金化学镀镍时，需要避免镁基底与镀液成分强烈的腐蚀反应和置换反应，才能成功施镀。镁合金化学镀液与其它基体的化学镀液的不同点在于：（1）不能含有对镁合金有强烈腐蚀作用的成分或离子（如Cl-，H+）；（2）需要含有使镁合金基体钝化的物质（F-，OH-）。镁合金在以下两种情况下是很稳定的：（1）在酸性镀液中有氟化镁膜形成可减缓镁合金的腐蚀；（2）强碱性镀液（pH＞10.5）中生成氢氧化镁膜可以保护镁合金基底，避免强烈腐蚀。

镁合金在一般镀液中容易被腐蚀，如果在酸性或中性不含氟离子的镀液中镁合金基底更加容易腐蚀而不能施镀。目前，镁合金化学镀镍液主要以硫酸镍和碳酸镍为主盐，其他镍源（如醋酸镍、次亚磷酸镍、氨基磺酸镍等）的价格昂贵，应用很少。

碱性化学镀镍受到重视，碱性化学镀液成本低，操作方便，镀速快，启镀温度较低，有的碱性镀镍工艺在室温下进行，能耗低，且镀液中不含对环境污染的氟离子，镀液后处理简单。但是，大多数碱性化学镀镍液应用于一些非金属材料（如PVC）的金属镀层，镀层晶粒间可能产生孔隙，与基体结合力较差，镀层耐蚀性不好等问题，而酸性化学镀层为非晶态特征明显的高磷镍镀层，镀层均匀致密，镀层与基体结合力良好，所以在化学镀镍工业应用方面碱性化学镀远不及酸性化学镀广泛。

镁合金基材非常容易在中性和酸性条件下腐蚀，采用碱性化学镀镍可以保证镁合金基材的安全，然而一次性碱性化学镀镍其镀层致密性差，耐蚀性不好。一次性酸性直接化学镀镍离不开含氟镀液的使用，造成镀液处理的困难。所以，一次性化学镀镍，无论是酸性镀还是碱性镀都不是理想的镁合金施镀工艺。

本技术镁合金无氟化学镀镍溶液既能避免使用氟化物，又能在镁合金表面形成具有良好结合力、高耐蚀性和高致密性镍镀层。

（1）本技术镀液中不含氟，取代了现有的含氟镀液，有效的降低了水处理的成本和环境污染的风险，有利于工业废液的安全排放；

（2）采用本技术镀液进行镀镍后的镁合金复合镀层，外观光亮，未见起皮或脱落，盐雾实验腐蚀等级大于9级，也就是腐蚀率小于0.25%，说明结合力及耐蚀性较好；

（3）采用本技术工艺所得复合镀镍层镀层致密，说明整个镀层之间结合力良好，其中，复合镀镍层：内层是以晶态为主的低磷（P含量为3.35wt%）镍磷合金，为后续酸性无氟化学镍磷提供良好的沉积活性和防腐蚀层，外层是经过再次酸性无氟化学镀获得的以非晶态为主的高磷（P含量为12.01wt%）镍磷合金，研究表明，高磷镀层具有良好耐蚀性；

（4）本技术无氟化学镀液组成安全，不污染环境、镀液易于维护和处理，施镀成本低；

（5）本技术无氟化学镀镍工艺操作简便，可以很方便的取代现有的酸性含氟镀液工艺，而无需额外的添加步骤与设备，具有良好的工业应用前景。

二、镁合金专用化学镀镍剂（镁合金专用化学镀镍水）配方生产技术

技术概述
本技术为镁合金专用低腐蚀自催化镍磷化学镀工艺，专门针对镁合金高活性、易腐蚀、易置换起皮、易再生氧化膜的材料特性开发。工艺摒弃传统硫酸镍、氯化镍等高腐蚀体系，采用四水乙酸镍为唯一镍源，搭配多元缓蚀体系、三元pH复合缓冲体系与有机螯合稳定体系，实现镁合金表面无腐蚀、不起皮、高结合力、高耐蚀的中磷镍磷非晶/微晶合金镀层沉积。

本工艺无需外接电源，依靠工件表面自催化氧化还原反应连续沉积，镀层厚度均匀、孔隙率低、硬度高、盐雾性能优异，彻底解决了传统化学镀镍在AZ31B、AZ91D、AM60B等镁合金上普遍存在的基体过腐蚀、置换疏松、镀层脱落、针孔花斑、镀液不稳定等行业痛点，是适配镁合金量产的专用化学镀镍技术。

技术优点
1. 镁基体零过腐蚀：弱酸性乙酸根体系，无氯离子、硫酸根强腐蚀离子，配合氟化镁+植酸+HEDP三层缓蚀防护，高温施镀不咬底、不蚀边、不塌角，工件尺寸精度可控。
2. 杜绝置换起皮脱落：乙酸根自带络合缓冲能力，大幅降低游离镍离子浓度，从反应机理上消除镁与镍离子的置换疏松反应，镀层结合力达到工业一级标准。
3. 镀层均匀无瑕疵：三元缓冲体系保证高温镀液pH极度稳定，搭配低泡润湿、晶粒细化体系，镀层平整光亮、无针孔、无麻点、无花斑漏镀。
4. 镀液稳定性极强：络合配比充足、稳定剂体系精准，高温长时间保温不分解、不析镍、无浑浊，使用寿命可达6–7个MTO。
5. 综合性能优异：中磷非晶结构，镀层硬度高、耐磨性好、孔隙率低，盐雾耐腐蚀性能远超普通镁合金表面处理工艺。
6. 量产兼容性强：配方原料易得、配制简单、容错性高、工艺窗口宽，适配批量自动化与手动挂镀生产。

主要成分
本体系由主盐、还原剂、络合剂、缓冲剂、缓蚀剂、稳定剂、润湿剂、光亮助剂八大体系复合组成，组分功能分工明确、协同匹配：
1. 主盐：四水乙酸镍 —— 专属低腐蚀镍源，提供稳定镍离子；乙酸根弱络合、低腐蚀、抑制置换反应，是镁合金镀镍成功的核心核心组分。
2. 还原剂：一水次亚磷酸钠 —— 提供电子还原镍离子，同时提供磷源，实现镍磷共沉积，形成高耐蚀非晶合金镀层。
3. 主络合剂：L-乳酸 —— 强络合镍离子，压制游离镍浓度，防止镀液高温水解沉淀、稳定镀速。
4. 辅助络合/缓冲：柠檬酸 —— 拓宽稳定pH区间，细化晶粒，提升镀层平整度与镀液容错性。
5. 基体缓蚀成膜剂：氟化氢铵 —— 在镁表面生成难溶氟化镁防护膜，物理阻隔腐蚀，是防止镁基体高温腐蚀的关键组分。
6. 有机缓蚀螯合剂：HEDP、植酸 —— 吸附封闭基体活性腐蚀位点、螯合杂质离子、封堵镀层微观孔隙，提升耐蚀性与镀液稳定性。
7. 微量稳定剂：硫脲 —— 抑制镀液自发分解、细化晶粒、稳定镀速，微量添加即可大幅提升槽液寿命。
8. 润湿与光亮助剂：SDS、PEG-6000 —— 消除氢气滞留针孔、细化表面晶粒，提升镀层光亮度与平整度。

技术优势
1. 基材适配优势：传统硫酸镍/氯化镍体系对镁合金强腐蚀，仅适合钢、铁、铝材；本工艺专为镁铝锌系镁合金定制，适配AZ31B/AZ91D/AM60B全系列。
2. 腐蚀控制优势：传统工艺高温酸性条件极易啃蚀镁基体，造成尺寸不良、毛刺、基材损伤；本工艺多元缓蚀体系可完整保护基体，工件精度稳定。
3. 结合力优势：传统工艺置换反应严重，镀层疏松、起皮、脱落高发；本工艺从机理杜绝置换沉积，镀层结合力极强，热震、划格、锉刀测试均达标。
4. 镀液稳定优势：传统镁合金镀液易浑浊、易分解、寿命短、频繁换液；本工艺三元缓冲+多重络合，参数稳定、批次一致性高。
5. 镀层性能优势：常规镁合金化学镀针孔多、耐盐雾差；本工艺镀层致密、低孔隙、中磷非晶结构，耐蚀、耐磨、硬度性能全面升级。
6. 生产管控优势：工艺窗口宽、参数容错高、原料通用易得、配制简单、维护便捷，适合工业化稳定量产。

技术参数
1. 工艺运行参数
施镀温度：88±2℃
工作pH区间：5.0–5.8（25℃基准5.5±0.2）
搅拌速度：100–200rpm
装载比：0.8–1.2dm²/L
沉积速率：16–20μm/h
常规镀层厚度：15–25μm（可定制）
2. 镀层性能参数
镀层成分：Ni 88–92%、P 8–12%（标准中磷合金）
镀层结构：非晶/微晶结构，晶粒＜10nm
镀态硬度：350–500HV；热处理后可达800–1000HV
表面粗糙度：Ra≤0.8μm
孔隙率：≤5个/cm²（20μm以上厚度）
盐雾性能：中性盐雾≥96h，评级≥9级
结合力：无起皮、无剥落、无开裂，一级合格
3. 镀液性能参数
镍离子浓度：4.5–5.5g/L
还原剂浓度：20–30g/L
沉积效率：≥85%
镀液稳定性：85℃恒温30min无分解、无析黑镍
槽液寿命：6–7个MTO

使用方法
1. 工件前处理（关键）
超声波除油→碱性化学除油→水洗→环保酸洗除氧化（60–120s）→水洗→有机酸复合活化（120–300s）→30s内快速入镀。
2. 镀液配制
常温纯水溶解乙酸镍→加入络合剂搅拌络合→单独溶解还原剂后合并→依次添加缓蚀、稳定、润湿助剂→定容、调pH、过滤→恒温自检合格后投产。
3. 施镀作业
恒温88℃、稳定pH区间、适度搅拌，根据厚度需求施镀60–90min；过程定时监测pH与气泡状态，保证沉积均匀稳定。
4. 后处理
双道水洗→热风干燥；可按需选择高温热处理提升硬度、封闭处理提升耐蚀性。
5. 日常维护
按镀层厚度消耗补加主盐、还原剂、络合剂；降温补料、搅拌过滤、升温复测，保证槽液长期稳定。

适用范围
1、适用基材
全系列Mg-Al-Zn系镁合金：AZ31B、AZ91D、AM60B、AZ80、ZM5等主流压铸、轧制镁合金工件。
2、适用产品类型
镁合金压铸壳体、结构件、通讯配件、新能源轻量化零件、航空航天小件、精密机械镁合金零部件、手持设备外壳等精密工件。
3、适用工况需求
需要高结合力、高尺寸精度、高耐蚀、高耐磨的镁合金表面改性场景；替代传统阳极氧化、微弧氧化、普通镀镍，满足更高等级防腐与外观要求。

工艺特点
本镁合金专用化学镀镍技术，通过低腐蚀乙酸镍主盐体系+多层缓蚀防护+三元缓冲稳体系+精准微量助剂配比，从根本解决了镁合金化学镀镍腐蚀、起皮、漏镀、镀液不稳四大难题，工艺成熟、参数稳定、成品率高、性能优异，是目前适配镁合金量产最可靠的专用化学镀镍工艺之一。

技术服务：镁合金化学镀镍液（镁合金化学镀镍水）技术资料费280元，包括生产配方、原料介绍、工艺流程、性能指标等，提供技术支持。
　

上一技术：碱性化学镀镍药水配方生产技术

下一技术：中磷超光亮化学镀镍浓缩液配方生产技术

[购买方式] [返回首页]
