|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 微信或邮箱在线发送，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。
中磷超光亮化学镀镍浓缩液配方生产技术

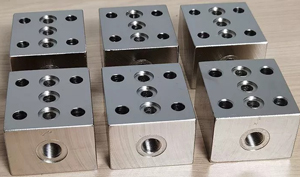

一、中磷超光亮化学镀镍浓缩液配方生产技术
中磷超光亮化学镍为一种绿色环保型化学镀镍工艺，可在大多数金属、合金和非导体上镀上一层均匀、光亮的镍磷合金镀层，其镀液和镀层都不含铅、铬、镉、汞及硅。化学镍工艺符合或超过MIL-C-26074D和AMS2404C标准:产品沉积速度快，每小时达15-22微米;溶液稳定性好循环使用寿命长，在正常的操作情况下，镀液用在钢铁基体上可更新使用7-10周期，而用在处理好的铝合金上则可更新使用6-8周期:均镀能力和分散能力极好，对复杂零件具有优异的均镀能力;镀层外观白亮、镀层致密耐磨耐蚀;与多种基体金属有良好结合力，且金属杂质容忍度极高;产品适用于大多数材料的零部件，如铝合金、钢铁、铸铁、铜及铜合金、不锈钢、钕铁硼粉末烧焙件、钛合金以及塑料、陶瓷等非金属材料。可应用于石油、化工、电子工业、计算机、航天工业、航空工业、纺织机械、精密仪器、模具、汽车工业等。
核心配方体系（三剂构成）
该工艺核心为 A、B、C 三组分浓缩液，开缸与补加用量需严格按镍离子浓度调控，具体参数如下表：
组分 功能定位 开缸用量（基于槽液体积） 补加用量（Ni²⁺降低 1g/L 时）
A 剂 镍源核心组分 60mL/L 10mL/L × 槽液总体积 (L)
B 剂 络合剂 / 还原剂体系 150mL/L 无需单独补加（开缸时一次性加入）
C 剂 稳定剂 / 补加辅助剂 开缸时无需单独加入 10mL/L × 槽液总体积 (L)
关键说明：开缸仅需添加 A、B 剂，C 剂仅在后续补加镍离子时与 A 剂配套使用；槽液中金属镍标准浓度为 6.0g/L，需定期检测 Ni²⁺含量以确定补加量。
核心性能指标（镀层与镀液）
类别 具体指标 说明
镀层成分 磷含量 6-9%(wt) 非晶态 Ni-P 合金，无磁性
力学性能 镀态硬度 500-600VHN100；400℃热处理后 900-1000VHN100 热处理后硬度显著提升，耐磨性能增强
耐蚀性能 100-120 小时盐雾试验（ASTM-B-117）；6-8μm 镀层可通过 5% NaCl 24 小时 9 级盐雾 耐蚀性优于常规电镀镍、铬
结合力 钢 / 铝基体上结合强度＞400MPa 远超电镀镍的结合力水平
镀液性能 沉积速度 15-22μm/h（最高 25μm/h） 生产效率高，适合批量加工
运用范围广泛
适用于电子零件、机械配件、航空配件、石油管道的中磷化学镀镍磷合金工艺
本产品由三剂构成，分别是A、 B、 C，开缸及维护容易。
产品外观:无色至绿色透明液体
使用周期: 可循环使用12-15周期(MTO)
沉积速度:最高镀速可达25um/h
存储:通风阴凉处
包装规格:30kg/桶
质保:1年
比重:1比1.20
溶性:于水溶解
作用:化学镀镍磷合金
镀层性能
磷含量：6-9%(wt)
显微结构：非晶态Ni-P合金，非磁性
熔点：870-890C
热膨胀：13-15um/m/C
热导性：0.0105cal/cm/s/'C
盐雾实验：100-120小时(ASTM-B-117)
硬度：镀态 500-600VHN100；热处理后 900-1000VHN100(400℃C)
结合力：钢或铝上结合强度400Mpa以上，大大高于电镀镍、铬
内应力：钢上内应力低于7 MPa
电阻率：约75 μ Q.cm
耐蚀性：6-8um可通过5% NaC124小时9级连续盐雾试验
性能优势
绿色环保
不含铬，绿色环保废水更易处理
沉积速度快
高沉积率，每小时可达15-22微米
硬度高，耐磨耐蚀
镀层致密耐磨耐蚀，镀层结合力好
亮度高
镀层出光快，亮度高外观白
分散能力好
对复杂零件具有优异的均
镀能力
操作简单
槽液稳定，循环使用，
周期长
使用方法
1.操作条件:
开缸：A60mL/L，B150mL/L
金属镍：最佳6g/L，范围5-6.5g/L
PH：最佳4.7，范围4.3-5.0，用氨水调节
温度：最佳88℃，范围80-95℃
工作装载量：最佳1 2/L ，范围0.35-2.45 2/L
搅拌：过滤空气或机械搅拌
注:去离子水的电导率要求《5us/cm,pH 5-8》
2.槽液的配制方法(1)在洁净镀槽中加入一半体积的去离子水:(2)加入6%(体积)的A，搅拌均匀;(3)加入15%(体积)的B.搅拌均匀(4)另加去离子水至所需体积，搅拌均匀;(5)用氨水调节pH值至4.3-5.0:(6)加热镀液至88-95℃，溶液即可使用。
3.工艺流程:对于钢铁件:酸洗→水洗干净 →化学除油→水洗净→钢铁化学抛光→水洗干净→化学镀镍→水洗干净→钝化剂浸泡→水洗干净→烘干
标准工艺流程（以钢铁件为例）
流程需严格遵循 “前处理 - 镀镍 - 后处理” 顺序，每步后均需 “水洗干净”，避免药剂残留影响镀层质量。
酸洗：去除钢铁表面氧化皮，需根据锈蚀程度调整酸洗时间；
水洗干净：彻底冲洗酸洗残留液，防止酸液带入后续除油工序；
化学除油：清除表面油污，确保镀层结合力；
水洗干净：冲洗除油剂，避免油污影响抛光效果；
钢铁化学抛光：提升基体表面光洁度，为亮镀层打下基础；
水洗干净：彻底去除抛光剂，防止镀层出现麻点；
化学镀镍：在 80-95℃下，按设定装载量放入工件，控制沉积时间以达到目标厚度；
水洗干净：冲洗残留镀液，避免影响钝化效果；
钝化剂浸泡：增强镀层耐蚀性，按钝化剂说明控制浸泡时间；
水洗干净：冲洗钝化剂残留；
烘干：在适宜温度下烘干，避免工件受潮生锈。
镀液维护与寿命管理
镍离子监控与补加：
每日工作前检测镀液中 Ni²⁺浓度，确保维持在 5.0-6.5g/L 范围内；
当 Ni²⁺浓度较标准值（6.0g/L）降低 1g/L 时，立即按比例补加 A 剂和 C 剂，补加后需搅拌均匀并重新检测 pH 值。
溶液稳定性维护：
定期过滤镀液，去除工件脱落的杂质或镀层碎屑，防止镀液浑浊；
控制使用周期：钢铁基体上可循环使用 7-10 周期，铝合金基体上可循环使用 6-8 周期，超过周期后需更换新液，避免镀层性能下降。
注意事项
存储：A、B、C 剂需存放在通风阴凉处，避免阳光直射，保质期 1 年；
安全：操作时需佩戴防腐手套，避免镀液与皮肤直接接触；调节 pH 时，氨水需缓慢加入，防止溅出；
水质：严禁使用自来水配制镀液，必须使用电导率＜5μs/cm 的去离子水，否则会引入杂质离子导致镀液失效。
二、中磷全光亮化学镀镍浓缩液配方生产技术
一、技术简介
中磷全光亮化学镀镍浓缩液的特点:
1.镀液有较高的稳定性和更长的使用寿命，可达6个循环周期以上;
N镀液具有较高的沉积速度，最高镀速可达18~20um/h;
3.镀层孔隙率低，12~15um无孔隙;
4.镀层拥有较高的硬度和很强的耐腐蚀性能;
5.可焊性好,能够被焊料所润湿;电磁屏蔽性能好,可用于电子元器件及计算机硬盘
6.镀层拥有很高的光洁度
7.镀层磷含量为6~9%wt;
8.可在铁、铸铁、合金钢、不锈钢、铝合金、铜合金和非金属材料上镀覆。
二、中磷化学镀层的性能:
1.磷含量:6~9%(wt)2.密度:8.1~8.3g/cm3
3.镀态硬度:500~550HV4.熔点:860~880°C
5.热处理硬度:1050HV6.结合力:500~550Mpa
7.电阻率:55~70uO8.内应力:钢上低于5MPa,通常表现为压应力。
三、使用方法:
本产品采用国际通用的A、B、C三种溶液，以A、B开缸，施镀过程中根据分析镍离子浓度结果，以A、C进行补加工作液的消耗组分，生产操作极其方便。开缸配制方法(以配制1升为例)A60ml、B150ml，剩余量为去离子水和氨水(调整PH值4.6~4.8)
具体配制方法为：先在洁净的镀槽中加水至要配制镀液总体积60%~70%,然后加入计算量的A液和B液，用氨水调节镀液的PH值至4.8,再加水至总体积，在搅拌下加热槽液。
四、工作参数:
1.温度:85~90°C，最佳温度为88+2°C
2.PH值:4.4~5.0,最佳PH值为4.6~4.8
3.装载量:0.5~2.5dm2儿,最佳装载量为1.0~2.0dm2儿
4.沉积速度:15~20um/h
5.使用寿命:化学镀镍液循环使用可达6个周期以上
6.Ni2+浓度:4.8~6.6g儿L，开缸时为6g/L
镀液的分析及补加:工作液Ni2+标准浓度为6.0g/L，Ni2+浓度的分析方法:用移液管吸取10ml工作液于250ml的锥形瓶中，并加入100ml蒸馏水，15ml浓氨水，约0.02g指示剂，用标定为0.05mol/L的EDTA标准溶液滴定，终点为浅棕色突变至浅紫色。
根据EDTA标准液的用量为准进行计算补加量，其方法为:A液补加量(ml)=C液补加量(ml)=(6-0.29xEDTA用量ml数)x10x开缸镀液体积(L)
技术服务：中磷超光亮化学镀镍浓缩液配方技术资料320元，包括原料介绍、生产配方、工艺流程、性能指标等，技术配方成熟，直接用于生产，提供技术支持。
上一技术：碱性化学镀镍药水配方生产技术下一技术：高磷全光亮化学镀镍浓缩液配方生产技术
[购买方式]
[返回首页] |
